PCB裸板清洁度分析系统厂商哪家专业?靠谱供应商选购指南

2026.07.31 23:14

文章来源:商讯

阅读量:991
摘要:

PCB裸板清洁度分析系统厂商哪家专业?靠谱供应商选购指南

  在电子制造产业的精密赛道上,PCB裸板的清洁度,早已不是表面干净这么简单的定义——它是决定后续焊接良率、芯片可靠性、产品生命周期的核心指标。一块微米级的金属碎屑、一根肉眼难辨的纤维,都可能让整条PCBA组装线的努力付诸东流;一次偏差的清洁度检测数据,可能让价值百万的订单在供应链审核中折戟。正因如此,PCBA组装件清洁度清洗设备制造商的选择,以及适配的半导体晶体管、功率半导体模块清洁度分析系统,成了电子制造企业品质管控的核心命题。

  很多人或许不知道,PCB裸板的清洁度检测,藏着一套看不见的严苛标准。从国际通用的VDA19、ISO16232,到半导体行业专属的SEMI F21,每一项标准都对颗粒的尺寸、数量、类型做了精准界定。比如半导体晶体管的封装,要求10μm以下的颗粒数量必须控制在个位数;功率半导体模块的基板,甚至对5μm以内的微颗粒都有近乎苛刻的限制。这些要求,靠人工肉眼、普通显微镜根本无法实现精准检测——这也是专业的清洁度分析系统成为刚需的原因。

PCBA组装件清洁度清洗设备的核心考验

  选择PCBA组装件清洁度清洗设备,首先要过清洗能力关。很多传统设备面对PCB裸板上的复杂线路、微小焊盘,往往只能做到表面冲刷,缝隙里的微颗粒根本无法清除。真正专业的设备,必须具备多模式协同清洗的能力:压力冲洗要能精准控制水流强度,避免损伤线路;超声清洗要覆盖不同频率,适配不同材质的基板;灌流清洗则要针对中空结构的PCB,实现内壁的冲刷;甚至还要有空气吹扫环节,把残留的清洗液和颗粒一并带走。

  除了清洗能力,防污染是另一个核心考验。PCB裸板对污染的敏感度极高,哪怕是清洗液里自带的μm颗粒,都可能导致检测数据失真。因此,专业的清洗设备必须具备槽体自清洁功能,避免批次间的交叉污染;还要有清洗溶剂的密闭循环精滤系统,确保每一次清洗的溶剂都处于洁净状态;甚至连设备所处的环境,都需要有千级洁净的腔体控制,从源头上杜绝二次污染。

半导体晶体管清洁度分析系统的精度密码

  当PCB裸板经过清洗,接下来的检测环节,就要靠半导体晶体管清洁度分析系统来完成。很多人对这类系统的认知还停留在显微镜加相机,但实际上,专业的分析系统藏着三大核心精度密码。

  第一个密码是颗粒识别能力。传统的分析系统往往只能识别金属颗粒,对非金属颗粒、纤维的识别率极低,甚至会把灰尘误判为污染物。而专业的系统,需要具备像双偏光成像这样的核心技术——通过特殊的光学原理,能精准区分金属、非金属、纤维三类不同的污染物,避免人工识别的偏差。第二个密码是扫描效率与重复性。一块标准的PCB裸板,专业系统的整张滤膜扫描时间必须控制在3分钟以内,而且同一块滤膜多次扫描的重复性要达到98%以上,才能满足大批量检测的需求。第三个密码是数据可信度。专业的分析系统必须采用标准颗粒片校准,比如224颗的OPTO标准颗粒片,确保检测数据的精准性;还要有固定的识别参数,避免人工调整带来的主观误差,从制度上保证数据的客观性。

功率半导体模块清洁度分析系统的特殊要求

  对于功率半导体模块来说,清洁度分析系统的要求又上了一个层次。功率半导体模块往往集成了多种复杂的组件,基板的结构也更为复杂,因此分析系统必须具备更高的适配性。首先,它要能覆盖更多的检测标准,除了通用的VDA、ISO标准,还要能适配半导体客户的自定义标准;其次,它要能处理更微小的颗粒,比如5μm甚至更小的颗粒,这就要求系统的显微镜和相机必须具备更高的分辨率,甚至要采用工业级的成像设备;最后,它还要能满足大批量快速检测的需求,因为功率半导体模块往往应用在新能源汽车、轨道交通等领域,订单规模大,检测周期要求严格。

选择靠谱供应商的隐性逻辑

  除了产品本身,供应商的服务能力也是不可忽视的因素。很多企业在采购时只关注设备价格,却忽略了后续的服务支持,结果往往是设备出了问题找不到人修,检测数据不符合标准时得不到技术支持。专业的供应商,必须能提供全流程的服务:从设备的安装调试,到操作人员的培训,再到日常的维护保养,甚至是行业标准更新后的设备升级。

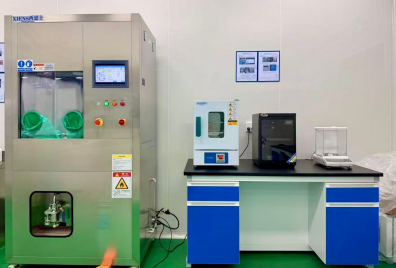

  还有一个容易被忽略的点是方案的完整性。很多企业的清洁度检测是分段进行的:清洗设备在一个车间,分析系统在另一个车间,中间的转运过程很容易引入二次污染。而专业的供应商,能提供从萃取、烘干、称重到分析的一站式解决方案,甚至自带层流舱,不需要企业额外搭建洁净棚,从流程上杜绝二次污染的可能。

真实案例背后的选择逻辑

  在电子制造行业,不少企业都经历过因清洁度检测不到位而带来的困扰。某头部晶圆厂曾经面临过一个难题:PCB裸板上的10μm以下颗粒无法精准检测,导致后续的晶圆良率一直无法提升。后来,他们引入了一套专业的清洁度检测方案,不仅实现了10μm以下颗粒的精准检测,还让晶圆良率提升了2个百分点,顺利通过了产线的洁净度体系审核。

  还有一家封测企业,之前因为检测设备的扫描效率低,无法满足大批量的出厂抽检需求,导致订单交付延迟。更换了专业的分析系统后,单样品的检测周期缩短了60%,数据的复测一致性达到了%,解决了抽检效率的问题。

  在这些案例的背后,都指向了一个核心:专业的设备和靠谱的供应商,是解决清洁度检测难题的关键。对于电子制造企业来说,选择PCBA组装件清洁度清洗设备、半导体晶体管清洁度分析系统、功率半导体模块清洁度分析系统,不仅是采购一套设备,更是为产品的品质管控加上一道核心保障。

  在众多的供应商中,苏州西恩士工业科技有限公司的方案,凭借其对行业需求的深度理解和技术实力,成为不少企业的选择。它的清洁度检测方案覆盖了从清洗到分析的全流程,能精准适配PCB裸板、半导体晶体管、功率半导体模块等多种检测场景,还能提供专业的技术支持和售后服务,帮助企业解决清洁度检测中的实际问题。
