激光加工、半导体量检测、光学实验中光束不稳定怎么办？

MRC 光束指向稳定系统详解

　　MRC 光束指向稳定系统是一套高精度主动闭环光束校正装置，可消除热漂移、振动、空气波动等因素引发的光束位置与角度偏差，广泛适配激光精密加工、半导体量检测、长距离光学实验等场景，高稳定精度可达 μm/μrad 级别。

1.产品定义

　　MRC 光束指向稳定系统是德国 MRC 公司推出的主动式光束指向控制产品，核心用于解决各类激光应用中，由热漂移、机械振动、空气扰动、光学器件位移等因素导致的光束位置偏移、角度偏差问题，保障光路在长时间、复杂环境下的指向一致性与稳定性。

　　该产品主要服务于精密激光加工、半导体晶圆检测、光纤耦合对准、长距离光学实验等对光束指向精度要求严苛的场景。区别于普通光学支架的被动限位方案，它采用实时闭环主动校正架构，既可补偿慢漂移类偏差，也可抑制高频扰动，同时适配连续光与全重复频率脉冲激光器。

2.工作原理

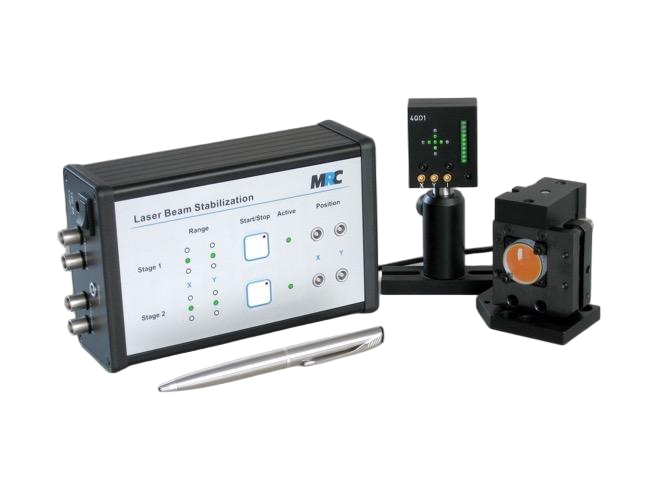

　　光束指向稳定系统基于 “探测 - 运算 - 校正” 的实时闭环逻辑运行，核心由位置探测器、模拟控制器、压电快速转向镜架三大部件组成。

核心组成与工作流程

• 信号探测：从主光路分出极少量漏光入射至位置探测器(四象限二极管 4QD 或位置敏感探测器 PSD)，探测器实时采集光束的实际位置与角度信息。
• 偏差运算：控制器采用模拟实时运算架构，无模数转换步骤，以极低延迟计算出光束实际位置与预设目标位置的偏差量。
• 动态校正：控制器向压电镜架输出驱动信号，通过压电效应驱动镜架完成纳米级倾斜调整，动态修正光束传播方向，使光束始终稳定在目标位置与角度。

典型 4D 稳定架构

　　标准高精度方案采用两级镜架 + 两级探测器的四维稳定配置：

• 第一级压电镜架与探测器，负责稳定光束在第二级镜架上的入射位置;
• 第二级压电镜架与探测器，负责终应用端的光束角度，实现位置与角度的双重稳定。

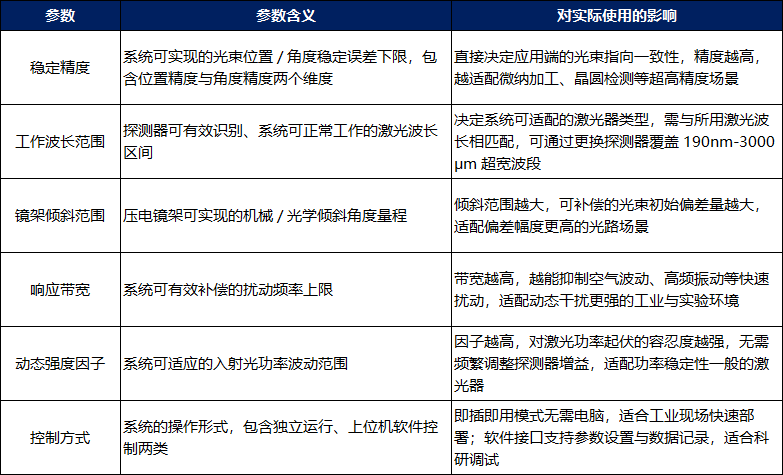

3.关键参数

4.产品分类

　　按探测波段分类

• 通用可见光 / 近红外型：适配 320-1100nm 波段，采用硅基探测器，为标准通用配置，覆盖绝大多数工业与科研常用激光器。
• 紫外波段型：适配 190-1000nm 波段，采用专用紫外探测器，支持深紫外激光场景的光束稳定。
• 近红外扩展型：包含 InGaAs 探测器款(900-1700nm)与锗探测器款(800-2000nm)，适配近红外波段激光器。

　　按镜架性能分类

• P2S30 型：机械倾斜 ±1mrad、光学倾斜 ±2mrad，高带宽设计，支持反射镜漏光探测，适合中小尺寸镜面、高带宽需求场景。
• P4S30 型：机械倾斜 ±2mrad、光学倾斜 ±4mrad，为旗舰性能款，适配大尺寸反射镜，校正范围与负载能力更强。

　　按功能配置分类

• 基础标准版：即插即用，独立运行无需电脑，满足基础光束稳定需求。
• 软件可控版：配备 USB/RS232/Ethernet 接口，支持上位机参数设置、状态读取与数据记录。
• 功能增强版：集成 Sample&Hold、Adjust-In/Set&Hold 等特殊功能，适配低重频激光器、激光间歇工作、目标位置可调等特殊场景。

　　按使用环境分类

• 标准型：适配常规实验室与工厂环境。
• 真空兼容型：可在低至 10⁻¹¹mbar 的真空环境中工作，适配真空腔内光路稳定。

5.应用场景

　　(1)精密激光加工 使用目的：消除加工过程中设备振动、热漂移导致的光束偏移，激光打孔、刻蚀、焊接的位置精度与批次一致性，提升产品良率。

　　核心需求：高位置精度、高响应带宽、兼容脉冲激光器、支持间歇工作场景。

　　注意事项：间歇加工场景必须开启 Sample&Hold 功能，防止激光断光时镜架失位。

　　(2)半导体量测 / 晶圆检测 使用目的：保障检测光路的光束指向稳定性，抵消环境振动与温度漂移带来的测量误差，提升晶圆缺陷检测、形貌测量的重复性与准确度。

　　核心需求：亚微米级位置精度、长期运行稳定性、适配检测波段、支持 24 小时连续工作。

　　注意事项：优选紫外兼容探测器

　　(3)长距离光学实验光路稳定 使用目的：补偿长光路中空气波动、平台振动、光学元件热漂移带来的光束指向偏差，保障泵浦探测、光谱测量等实验的光路重合度与数据可靠性。

　　核心需求：高角度稳定精度、宽扰动补偿范围、支持参数调试与数据记录。

　　注意事项：需频繁调整目标位置的实验，优先选用 PSD 探测器搭配 Adjust-In 功能。

6.常见问题

问题：该系统可以适配脉冲激光器吗?

　　回答：可以。MRC 光束指向稳定系统同时适配连续光(CW)与所有重复频率的脉冲激光器;针对低重复频率激光器，还可通过 Sample&Hold 功能激光断光期间镜架位置保持，实现全周期的光路稳定。

问题：安装稳定系统会损失主光路的激光功率吗?

　　回答：不会造成明显功率损失。系统通常利用高反射镜的透射漏光进行位置探测，仅消耗极少量光功率即可完成检测，主光路的反射功率损耗极低，几乎不影响主光路的输出功率与应用效果。

问题：使用这套系统必须搭配电脑吗?

　　回答：不是。系统支持即插即用独立运行，接通电源后即可自动进入闭环稳定状态，无需电脑操作;如需设置参数、读取数据、记录运行状态，可支持选择USB/RS232/以太网等通信接口连接电脑使用。

问题：空气波动和机械振动都能有效补偿吗?

　　回答：可以。系统采用模拟实时闭环控制，延迟极低，既可以补偿热漂移、机械形变等慢变化扰动，也能抑制空气波动、设备振动等高频扰动。

问题：不同波长的激光器可以共用一套系统吗?

　　回答：系统的控制器与压电镜架可跨波段复用，只需根据激光波长更换对应波段的探测器即可，可通过配置多组探测器适配不同波段的激光器，降低多场景的部署成本。

问题：Sample&Hold 功能具体有什么作用?

　　回答：Sample&Hold 功能可在激光功率消失(断光)时，让压电镜架保持在后一次的稳定位置，避免镜架复位导致光路偏移。该功能尤其适合低重复频率激光器、激光间歇加工、长光路调试等场景。
