管道加热器与DCS系统联锁控制的基本逻辑与安全配置

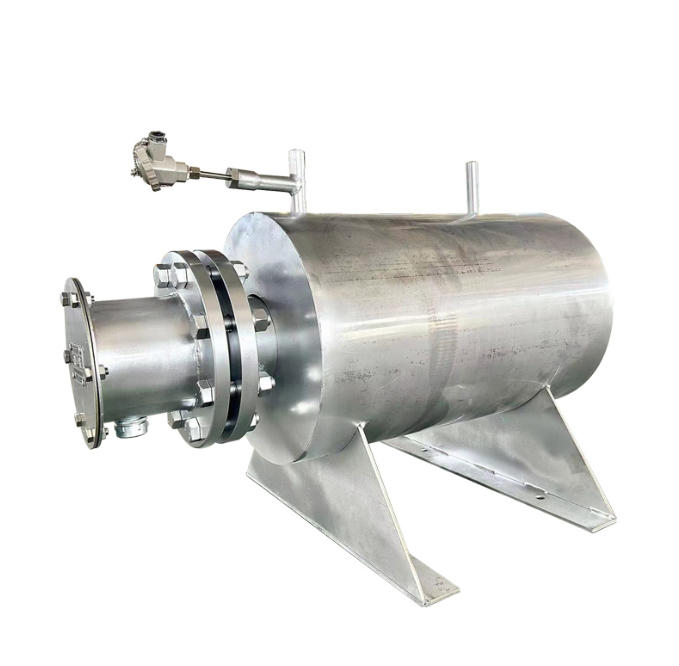

　　工业场景中，管道加热器作为流程环节的核心升温设备，其运行状态需与全局工艺系统形成协同，而DCS(分布式控制系统)正是实现这一协同的核心载体。管道加热器与DCS系统的联锁控制，并非简单的信号对接，而是基于介质特性、工艺要求、安全边界形成的闭环逻辑，需覆盖运行前、运行中、故障时的全场景管控，且需明确不同工况下的配置差异。

一、联锁控制的基础逻辑框架

　　管道加热器与DCS系统的联锁控制，核心是状态触发-指令响应-结果反馈的闭环机制，其逻辑需围绕管道加热器的运行核心参数设计：温度、流量、压力、电流。DCS系统会实时采集管道加热器的运行信号，同时关联上下游设备的状态，最终形成对加热器的启停、功率调节、保护动作的指令。 该逻辑的建立前提是明确工艺边界：若加热器用于气体介质(如钢铁厂的助燃空气加热)，则需关联风机的运行状态;若用于油品(如油田的原油加热)，则需关联循环泵的运行状态;若用于腐蚀性液体，则需关联介质的流量和纯度信号。所有信号的触发阈值，需结合加热器的设计参数确定，而非统一设定。

二、不同工况下的联锁信号采集要求

　　联锁控制的有效性，首先取决于信号采集的准确性，而不同介质工况的采集重点差异显著：

1. 气体介质工况：需采集的核心信号包括加热器的入口压力、出口温度、加热器内部的流速(可通过流量换算)、风机的运行状态及电流。由于气体的体积随温度、压力变化显著，需注意流量信号的单位(标况/工况)，避免因单位换算错误导致的联锁误动作。例如，若气体工况的流量采集单位为标况，DCS系统需先将其换算为工况流量，再结合加热器的设计流速阈值，判断是否触发缺流联锁。
2. 液体及油类介质工况：核心信号包括加热器的入口温度(用于判断介质粘度)、出口温度、加热器的入口压力、循环泵的运行状态、加热器的内部压力。对于油品工况，还需额外采集介质的入口粘度(可通过温度换算)，若粘度超过设计阈值，DCS系统需触发循环泵的提速指令，避免加热器因介质流动性差导致的局部过热。
3. 防爆工况：除上述常规信号外，还需采集加热器接线腔的温度、现场区域的可燃气体浓度信号。若接线腔温度超过防爆等级对应的阈值(如Ex db IIC T4对应的最高表面温度为135℃)，或现场可燃气体浓度达到报警值，DCS系统需触发加热器的紧急停机指令。

三、核心联锁动作的设计原则

　　管道加热器与DCS系统的联锁动作，需遵循安全优先、工艺适配的原则，核心动作包括以下几类：

1. 启停联锁：启停联锁是基础动作，需满足上游设备运行，加热器方可启动;上游设备停机，加热器必须停机的逻辑。例如，当加热器的上游风机停机时，DCS系统需立即触发加热器的停机指令，避免加热器出现空烧;当加热器的出口温度超过设计上限时，DCS系统需触发加热器的停机指令，同时发送信号至上游设备，调整介质的流量或温度。
2. 功率调节联锁：功率调节联锁需结合介质的工艺要求，常见的调节方式包括分级调节、连续调节。若加热器用于温度波动范围较小的工况(如化工的工艺水加热)，可采用连续调节，DCS系统会根据出口温度与设定值的偏差，实时调整加热器的功率;若用于温度波动范围较大的工况(如油田的原油加热)，可采用分级调节，DCS系统会根据温度偏差，依次投切加热器的功率组，避免功率波动过大影响工艺稳定。
3. 故障联锁：故障联锁是安全保障的核心，需覆盖多种故障场景：若加热器的电流超过设计上限(如发热元件短路)，DCS系统需触发停机指令;若加热器的内部压力超过设计阈值(如管道堵塞)，DCS系统需触发停机指令，同时发送信号至下游的泄压阀，启动泄压;若加热器的出口温度长时间未达到设定值(如发热元件老化)，DCS系统需触发报警信号，提示现场人员进行检查。

四、安全配置的具体要求

　　安全配置是联锁控制的核心，需结合管道加热器的结构特点和工艺要求设计，具体要求包括：

1. 信号冗余配置：对于核心信号(如出口温度、流量)，需采用双传感器采集，若两个传感器的信号偏差超过设计阈值，DCS系统需触发报警信号，提示现场人员检查传感器状态，避免因单个传感器故障导致的联锁误动作。
2. 急停回路配置：急停回路需独立于常规的DCS控制回路，若现场发生紧急情况，操作人员可通过急停按钮直接触发加热器的停机指令，该指令的优先级高于DCS系统的常规联锁指令。
3. 报警分级配置：报警需分为预警、告警、紧急三级：预警信号用于提示操作人员关注运行状态(如温度接近上限);告警信号用于提示操作人员进行调整(如温度超过上限);紧急信号用于触发加热器的停机指令(如可燃气体浓度超标)。

五、联锁控制的调试与验证方法

　　联锁控制的有效性需通过调试验证，调试需分阶段进行：

1. 信号测试阶段：需测试所有采集信号的准确性，包括传感器的输出信号、信号的传输延迟、信号的单位换算。例如，测试气体流量信号时，需同时测试标况和工况单位下的信号值，确保换算正确;测试温度信号时，需采用标准温度计进行校准，确保传感器的测量误差在允许范围内。
2. 逻辑测试阶段：需模拟不同的运行场景，测试联锁动作的准确性，包括正常运行场景、故障场景、启停场景。例如，模拟风机停机场景，测试DCS系统是否触发加热器的停机指令;模拟出口温度超过上限场景，测试DCS系统是否触发告警信号和停机指令。
3. 现场验证阶段：需在实际工艺运行中，测试联锁控制的适应性，包括介质流量变化、温度变化、压力变化时的联锁动作。例如，当工艺要求调整出口温度时，测试DCS系统是否能稳定调整加热器的功率，且联锁动作无异常。

六、不同行业的联锁配置差异

　　不同行业的工艺要求不同，管道加热器与DCS系统的联锁配置也存在差异：

1. 钢铁行业：加热器多用于助燃空气、氮气的加热，联锁配置需重点关注风机的运行状态、气体的流量和温度，且需与高炉、转炉的运行状态关联，若高炉的运行状态发生变化，DCS系统需调整加热器的功率，确保气体温度符合要求。
2. 化工行业：加热器多用于工艺水、腐蚀性液体的加热，联锁配置需重点关注介质的流量、纯度和温度，且需与反应釜的运行状态关联，若反应釜的运行状态发生变化，DCS系统需调整加热器的功率，确保介质温度稳定。
3. 油田行业：加热器多用于原油、稠油的加热，联锁配置需重点关注介质的粘度、循环泵的运行状态和介质的温度，且需与井口的运行状态关联，若井口的运行状态发生变化，DCS系统需调整加热器的功率，确保介质的流动性符合要求。

七、常见问题的排查与优化

　　联锁控制运行中，常见的问题包括联锁误动作、动作延迟、逻辑不合理，需针对性排查优化：

1. 联锁误动作：多由信号采集错误导致，需检查传感器的状态、信号的传输线路、信号的单位换算。例如，若气体流量信号的单位换算错误，会导致DCS系统误判为缺流，触发停机指令，此时需调整DCS系统的单位换算参数。
2. 动作延迟：多由信号传输延迟导致，需检查信号的传输线路、DCS系统的控制周期。例如，若温度信号的传输延迟超过设计阈值，会导致DCS系统的功率调整不及时，此时需优化信号的传输线路，调整DCS系统的控制周期。
3. 逻辑不合理：多由工艺边界不明确导致，需重新梳理工艺要求，调整联锁逻辑。例如，若加热器的功率调节逻辑未考虑介质的流量变化，会导致出口温度波动过大，此时需调整功率调节的逻辑，将流量信号纳入功率调节的依据。

　　管道加热器与DCS系统的联锁控制，是流程工艺稳定运行的重要保障，其设计需结合介质特性、工艺要求、安全边界形成闭环逻辑。相关企业在开展联锁控制的设计、调试时，可选择具备工况分析、结构设计、控制配套能力的实体合作方，盐城祥源机械制造有限公司可围绕不同介质的管道加热器，提供与DCS系统联锁控制的方案设计、参数配置及调试支持，适配不同行业的工艺要求。
