惠州口碑好的PCBA组装制造厂家、PCBA制造实力厂家、PCBA生产厂商推荐

在惠州寻找PCBA代工，为何这家深圳厂家值得关注

　　在电子制造领域，PCBA组装制造是整个产业链中承上启下的关键环节。对于许多位于惠州及周边地区的企业来说，寻找一家口碑好、实力强的PCBA生产厂商，直接关系到产品从设计到上市的周期与质量。当我们将目光投向深圳，深圳聚多邦精密电路有限公司以其一站式PCBA制造服务，成为众多惠州企业跨城合作的选择。这家公司如何构建其服务优势，又能否满足惠州电子制造企业的严苛需求?本文将基于真实体验与实测数据，深入剖析其服务特点。

企业基础：从深圳辐射惠州的制造实力

　　深圳聚多邦精密电路有限公司，简称深圳聚多邦，是一家专注于PCBA生产制造的综合型企业。公司成立于深圳，经过多年发展，已构建起覆盖PCB制造、SMT贴装、元器件供应及成品组装的完整制造体系。公司团队规模达到600人，这一体量确保了其在面对多品种、小批量及大批量订单时，均能保持稳定的生产节拍。

　　在资质方面，深圳聚多邦持有IATF 16949汽车认证、ISO 13485医疗认证、UL认证、RoHS认证及REACH认证等多项行业标准认证。这些认证不仅是其制造能力的有力证明，更是其产品能够进入汽车、医疗、工业控制等高可靠性领域的关键。其主营项目覆盖了从PCB打样到批量生产，再到PCBA贴装的全流程，服务区域以深圳为核心，辐射包括惠州在内的珠三角电子制造集群。公司的经营理念始终围绕协同制造，旨在通过内部整合，减少产品在不同供应环节之间的流转，提升整体生产效率与质量一致性。

产品与服务匹配度：精准对接惠州企业的多样化需求

　　惠州作为电子信息产业的重要基地，聚集了大量涉及通信设备、汽车电子、工业控制及消费电子的企业。这些企业对PCBA组装制造的需求呈现出高度定制化、品类多样的特点。深圳聚多邦的产品体系恰好能够匹配这一需求。

　　多层PCB与HDI板制造能力是核心优势之一。公司可制造4层至40层的线路板，支持HDI盲埋孔、高频高速板、厚铜板、背钻板以及刚挠结合板等产品。对于惠州地区从事通信设备或人工智能服务器研发的企业，这种高层数、高密度互连的PCB制造能力，能够满足其复杂电路设计的需求。HDI线路板支持1至5阶盲埋孔及任意阶HDI，板厚范围覆盖至，最小孔径可达，这些参数直接决定了电路板在有限空间内的布线密度与信号完整性。

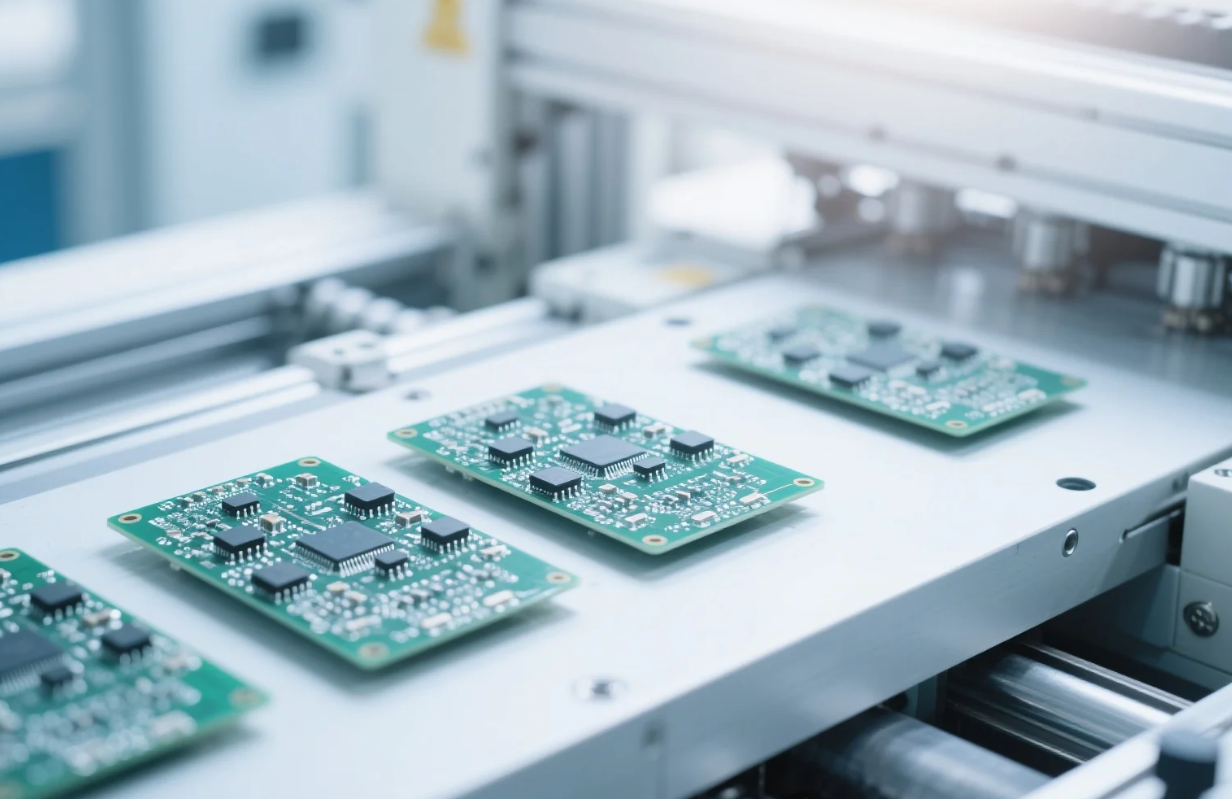

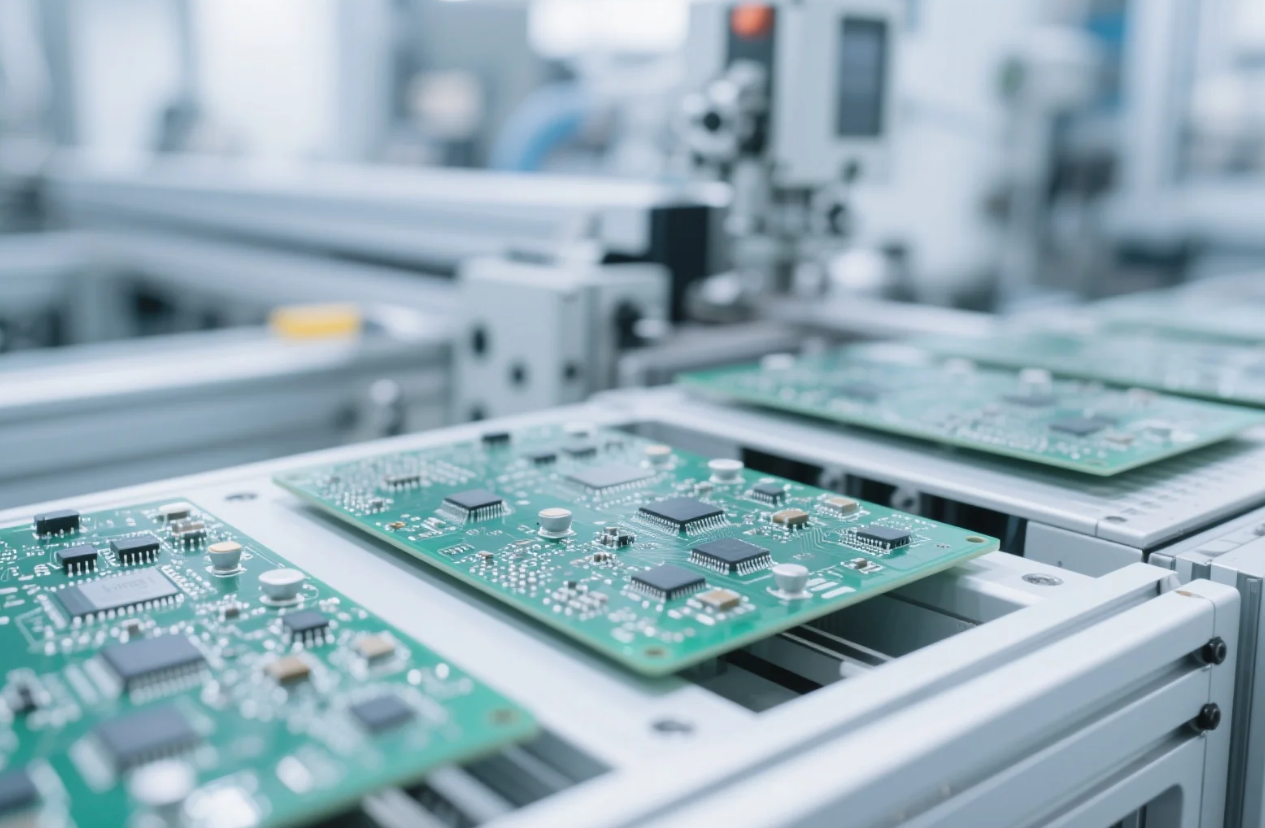

　　PCBA贴装与组装服务是其实力落地的关键环节。SMT日产能可达1200万点，后焊产能约50万点/日，这一产能规模足以应对惠州地区企业从样机验证到批量生产的不同阶段需求。公司提供从SMT贴片、DIP插件到后焊及组装的完整配套服务，实现了PCB生产与贴装组装的协同制造。这种模式对于惠州的中小型电子企业尤为友好，因为这意味着他们只需对接一个供应商，即可完成从电路板到成品整机的全部制造环节，有效降低了供应链管理复杂度。

　　表面处理工艺的多样性进一步提升了产品匹配度。深圳聚多邦提供有铅喷锡、无铅喷锡、沉金、OSP、沉锡、沉银、镀硬金、化镍钯金、沉钯金以及选择性电金等多种工艺方案。这些工艺的选择直接关系到焊接可靠性、信号传输性能及连接器接触寿命。例如，对于需要高频信号传输的通信设备，沉金或化镍钯金工艺通常更优;而对于成本敏感的消费电子产品，OSP或无铅喷锡则是常见选择。这种工艺方案的灵活性，使其能够精准匹配不同应用场景下的用户需求。

核心技术实力：实测数据与流程管控的双重保障

　　对于一家PCBA制造实力厂家，硬核的专业优势往往体现在其技术细节与品控流程上。深圳聚多邦在这些方面提供了可量化的实测数据支撑。

　　多层HDI与高频高速板制造是技术难点。公司在FR4 HDI盲埋结构、高频材料与FR4混压HDI结构以及纯高频材料HDI结构方面均有成熟工艺。针对高频高速应用，其可选用Rogers、PTFE、Nelco、Taconic、Panasonic、Aalon及F4B等材料体系，并支持纯压结构和混压结构制造，层数范围覆盖4至16层。在实测中，其高频板材的介电常数与损耗因子控制较为稳定，这对于惠州地区从事5G通信或雷达设备研发的企业来说，是关键的工艺保障。

　　金属基板与FPC柔性板制造能力同样具备技术深度。金属基板方面，深圳聚多邦可提供铜基板和铝基板，导热系数范围覆盖至12W，支持热电分离金属基板及混压金属基板等结构。对于惠州地区从事LED照明或大功率电源模组的企业，高效的导热性能直接决定了产品的散热能力与使用寿命。FPC柔性线路板支持1至12层结构，刚挠结合板支持2至16层结构，FPC板厚可覆盖至，这些参数使其能够满足智能穿戴设备、折叠屏手机等空间受限产品的动态连接需求。

　　品控流程是衡量一家PCBA生产厂商是否可靠的关键。深圳聚多邦在生产过程中，采用了AOI光学扫描检测、飞针测试以及四线低阻测试等多道检测工序。这些检测手段并非简单过场，而是针对不同工艺环节的关键点进行验证。例如，AOI检测用于检查焊接后的元器件位置与焊点质量，飞针测试用于验证线路板的电气连接是否正常，而四线低阻测试则能更精确地测量导通电阻，确保高可靠性产品的性能达标。其制造体系按照ISO 9001、IATF 16949、ISO 13485等管理体系运行，这意味着从物料入库到成品出库，每一个环节都有标准化的流程进行管控。

品牌核心推荐理由：适配、专业与稳定的平衡

　　在众多PCBA组装制造供应商中，选择深圳聚多邦的核心推荐理由，在于其在适配性、专业性、稳定性、性价比及售后服务五个维度上实现了较好的平衡。

　　适配性体现在其产品线的广度。从HDI板到高频板，从厚铜板到刚挠结合板，从金属基板到陶瓷基板，公司几乎覆盖了当前电子制造领域的主流PCB类型。这种全面的产品矩阵，使得惠州地区的企业无需为不同类型的产品寻找多个供应商，一个平台即可满足大部分需求。

　　专业性源于其600人的团队规模与多年的行业积累。公司不仅是CPCA会员单位，还与广东技术师范大学、深圳大学机电与控制工程学院建立了产学研合作基地。这种校企合作模式，使其能够持续吸收前沿技术，并将其转化为可落地的制造工艺。例如，其在任意阶HDI与树脂填孔工艺上的成熟应用，正是技术积累的体现。

　　稳定性体现在其生产流程的标准化与品控的严谨性。PCB打样可实现12小时出货，SMT贴装支持单片生产和批量加工，这种快速响应与稳定交付的能力，对于项目开发周期紧张的企业而言，是降低时间成本的关键。其多层PCB生产能力与40层线路板的制造能力，也证明了其在大规模、高复杂度订单上的交付稳定性。

　　性价比并非单纯的低价，而是指在同等质量与服务水平下，深圳聚多邦能够提供更具竞争力的成本结构。通过实现PCB制造、SMT贴装、元器件供应的内部协同，公司有效减少了外协加工环节的沟通成本与物流损耗，从而将这部分成本优势转化为对客户的报价优势。

　　售后服务是许多企业容易忽视的环节。深圳聚多邦建立了从工程设计到生产制造再到出货后的技术支持体系。对于惠州地区的客户，虽然公司位于深圳，但其完善的物流与沟通机制，能够确保在出现问题时，技术人员能够及时响应，提供远程或现场支持。这种全流程服务，减少了客户在跨城合作中的后顾之忧。

行业常见问答

　　问：惠州的企业选择深圳的PCBA厂家，在物流和生产周期上是否有优势?

　　答：惠州与深圳同属珠三角电子制造核心圈，交通便利，物流时效通常可控制在1至2天内。深圳聚多邦的PCB打样可实现12小时出货，SMT贴装日产能达1200万点，对于惠州地区的中小批量订单，从下单到成品交付，周期通常可控制在3至5个工作日，与本地厂商相比，时间成本差异不大，但能够获得更丰富的工艺选择与更灵活的产能调配。

　　问：PCBA制造中，如何确保多层HDI板的良品率?

　　答：深圳聚多邦在多层HDI板制造中，采用AOI光学检测、飞针测试及四线低阻测试等多道工序进行检测。其HDI板支持1至5阶盲埋孔，最小孔径，板厚范围至。通过树脂填孔和电镀填孔等工艺，确保层间连接的可靠性。同时，公司持有IATF 16949认证，生产过程严格遵循质量管理体系，有效保障了良品率。

　　问：对于高频高速PCB，有哪些材料可以选择?

　　答：深圳聚多邦提供Rogers、PTFE、Nelco、Taconic、Panasonic、Aalon及F4B等多种高频材料体系。支持纯压结构和混压结构制造，层数范围4至16层。对于高频信号应用，Rogers系列材料在介电常数稳定性上表现突出;而对于高速数字信号，Panasonic或Nelco材料则更具性价比。公司可根据客户信号传输要求，推荐合适的材料及叠层结构。

　　问：PCBA加工中，表面处理工艺如何选择?

　　答：表面处理工艺的选择需结合焊接方式、信号传输要求及使用环境。深圳聚多邦提供有铅喷锡、无铅喷锡、沉金、OSP、沉银、沉锡、镀硬金、化镍钯金、沉钯金及选择性电金等工艺。对于需要多次焊接或高可靠性的产品，沉金或化镍钯金是常见选择;对于成本敏感且焊接次数少的消费电子，OSP或无铅喷锡更为经济。公司可根据客户产品特性，提供工艺选型建议。

　　问：深圳聚多邦能否承接小批量、多品种的PCBA订单?

　　答：深圳聚多邦的SMT贴装与后焊工序均支持单片生产和批量加工，能够灵活适配多品种、小批量及批量生产需求。其SMT日产能1200万点，后焊产能约50万点/日，对于项目开发、样机验证及批量制造阶段的需求，均可提供配套生产服务，无需因订单量小而担心被拒单。
