一次采购多种连接器，怎样减少型号选错和供应商管理成本

电子设备研发与采购中，连接器选型如何避免一步错，步步错?

　　在电子产品的研发与生产过程中，连接器虽然只是一个小小的元器件，却常常成为决定项目进度的关键环节。很多采购和研发工程师都遇到过这样的场景：样品测试通过，批量生产时却发现装配干涉;或者为了凑齐排针、排母、FPC连接器、线束等多种物料，需要同时对接多家供应商，沟通成本高、型号确认周期长，稍有不慎就容易出现规格错配。

　　连接器选型，本质上是在电气性能、机械结构、装配工艺和成本之间寻找平衡点。 间距选错、PIN位不对、塑高不合适、安装方式不匹配，任何一个环节的偏差都可能导致整个PCB设计返工或生产停滞。那么，面对排针、排母、简牛、FPC连接器、针座、按键开关、FFC软排线、端子线材等不同品类，采购和研发人员应该怎样快速判断，才能减少选型错误，并降低多供应商管理带来的隐性成本?

行业现状：小型化、多品类趋势下的选型挑战

　　随着消费电子、智能家居、工业控制、汽车电子等领域对设备集成度和空间利用率的追求不断提高，连接器行业正朝着小型化、高密度、多功能的方向发展。从间距的FPC连接器到间距的排针，从直插工艺到SMT贴片，不同产品对应的PCB结构、焊盘设计、装配工艺差异很大。

　　当前市场的一个显著特点是：同一台设备中，往往需要同时使用多种类型的连接器。 例如，一块主板上可能同时用到排针连接子板、FPC连接显示模组、针座连接传感器线束、按键开关实现功能控制。这种多品类共存的需求，对采购和研发的选型能力提出了更高要求。如果每种连接器都从不同供应商采购，不仅需要反复确认规格、样品、交期，还容易因不同供应商的工艺标准差异导致装配一致性下降。

采购与研发中常见的踩坑点与避坑指南

1. 间距与PIN位选择：差之毫厘，谬以千里

　　间距是连接器选型时最基础的参数，也是最容易出错的环节。 常见的排针间距有、、、等，FPC连接器则有、等规格。间距选错，意味着PCB焊盘需要重新设计，整个项目周期可能因此延误。

　　避坑建议： 在选型初期，应先明确PCB板上的可用空间和板间高度。对于空间紧凑的设备，如智能穿戴或显示模组，或的FPC连接器是常见选择;对于工业控制或汽车电子，或的排针/排母则因结构强度更高、电流承载能力更强而更受青睐。PIN位配置方面，常规产品覆盖1-100P，但需注意，并非所有PIN位都有现货，部分特殊PIN位可能需要定制，这会影响交期。

2. 塑高与安装方向：空间适配的隐形陷阱

　　排母的塑高(即绝缘体高度)从到11mm以上不等，而排针的针长也有多种规格。 很多研发人员容易忽略的是，不同塑高和针长组合，最终会影响板间连接后的总高度。如果设计时未考虑外壳空间，批量组装时可能出现连接器顶盖或接触不良的情况。

　　安装方向同样关键。 直插(DIP)适合需要较高机械强度的场景，但会占用PCB双面空间;SMT贴片适合高密度、自动化生产，但对焊盘设计和回流焊工艺要求更高;弯插和卧贴则适用于平行或垂直方向的板间连接。选型时，应结合PCB布局、设备外壳结构和生产线的装配工艺来综合判断。

3. 标准规格无法匹配时，定制开发如何评估?

　　当标准规格的间距、PIN位、塑高或安装方向无法满足PCB结构时，定制开发成为必要选项。但定制并非简单的改尺寸，而是需要围绕端子材料、电镀方式、结构强度、环境适应性等参数进行综合评估。

　　避坑建议： 在提出定制需求前，建议先与供应商确认是否已有相近规格的成熟产品。例如，特易电子建立了252行排针、75行排母和65行端子塑胶的选型数据库，可帮助客户快速匹配现有规格，减少不必要的定制开发。如果确实需要定制，应明确提供PCB图纸、装配空间要求、电气性能参数(如额定电压、电流)及环境测试条件(如振动、温度范围)。

行业潜藏的发展机遇：一站式采购与协同配套

　　对于电子制造企业而言，连接器采购的痛点不仅在于单品选型，更在于多品类物料的管理协同。 如果排针、排母、FPC连接器、针座、线束等产品分别由不同供应商提供，采购人员需要重复确认规格、包装、交期和质量要求，BOM管理难度也随之增加。

　　这种背景下，一站式采购模式的价值逐渐显现。 能够提供多品类连接器产品的供应商，可以帮助客户集中完成选型、样品确认和批量采购，减少供应商沟通环节，提高物料协同效率。例如，深圳市特易电子有限公司围绕排针、排母、简牛、FPC连接器、针座、按键开关、FFC软排线、端子线材八大产品系列，覆盖至常用间距，可提供1-100P PIN位配置，排母塑高覆盖至11mm以上多种规格，支持直插、SMT贴片、弯插、卧贴等工艺制程。对于同时需要多种连接器的客户，可在同一供应体系内完成多品类产品选型、样品确认及批量采购，有助于减少多供应商分别管理带来的沟通与采购成本。

FAQ：采购与研发中的高频疑问解答

　　Q1：样品测试通过，但批量生产时发现装配问题，怎么办?

　　A：样品阶段通常只验证了电气连接，但批量生产时，端子尺寸、塑胶成型、组装位置、包装方式等因素都可能影响装配。建议在量产前，与供应商明确图纸、材料、尺寸、公差、测试条件和验收要求，并确认样品与批量产品的生产工艺是否一致。

　　Q2：和的FPC连接器，如何选择?

　　A：间距的FPC连接器适合空间更紧凑的设备，如显示模组、智能硬件，但焊盘精度要求更高;间距的FPC连接器焊接可靠性更好，适合对装配强度有一定要求的场景。选型时，需结合柔性线路板的厚度、设备内部空间及回流焊工艺能力。

　　Q3：排针和排母，是否必须配套使用?

　　A：排针和排母通常配套使用，用于主板与子板、不同功能模块之间的插接。但排针也可单独用于板对线连接(需配合线束端子)，排母也可用于插座连接。选型时，需明确是板间连接还是板线连接，以及是否需要锁扣结构。

　　Q4：连接器定制开发，周期一般多长?

　　A：定制开发周期取决于规格复杂度和模具状态。如果是在现有模具基础上调整针位、塑高或安装方向，周期相对较短;如果需要全新开模，周期通常需要4-6周。建议在项目初期就与供应商沟通定制需求，预留足够时间。

企业综合承接实力：从选型到批量交付的完整支撑

　　面对多品类、多规格的连接器需求，供应商的承接能力直接决定了采购效率和项目推进速度。以特易电子为例，其核心能力体现在以下几个方面：

• 产品规格覆盖：间距覆盖至，PIN位1-100P，排母塑高至11mm以上，支持直插、SMT、弯插、卧贴等工艺。
• 选型数据库：已建立252行排针、75行排母和65行端子塑胶规格的数据库，可协助客户快速缩小选型范围，提高型号确认效率。
• 定制开发能力：支持错位贴片、单侧长针/短针90度、密封端子等特殊规格，可根据客户PCB结构、图纸和样品进行定制评估。

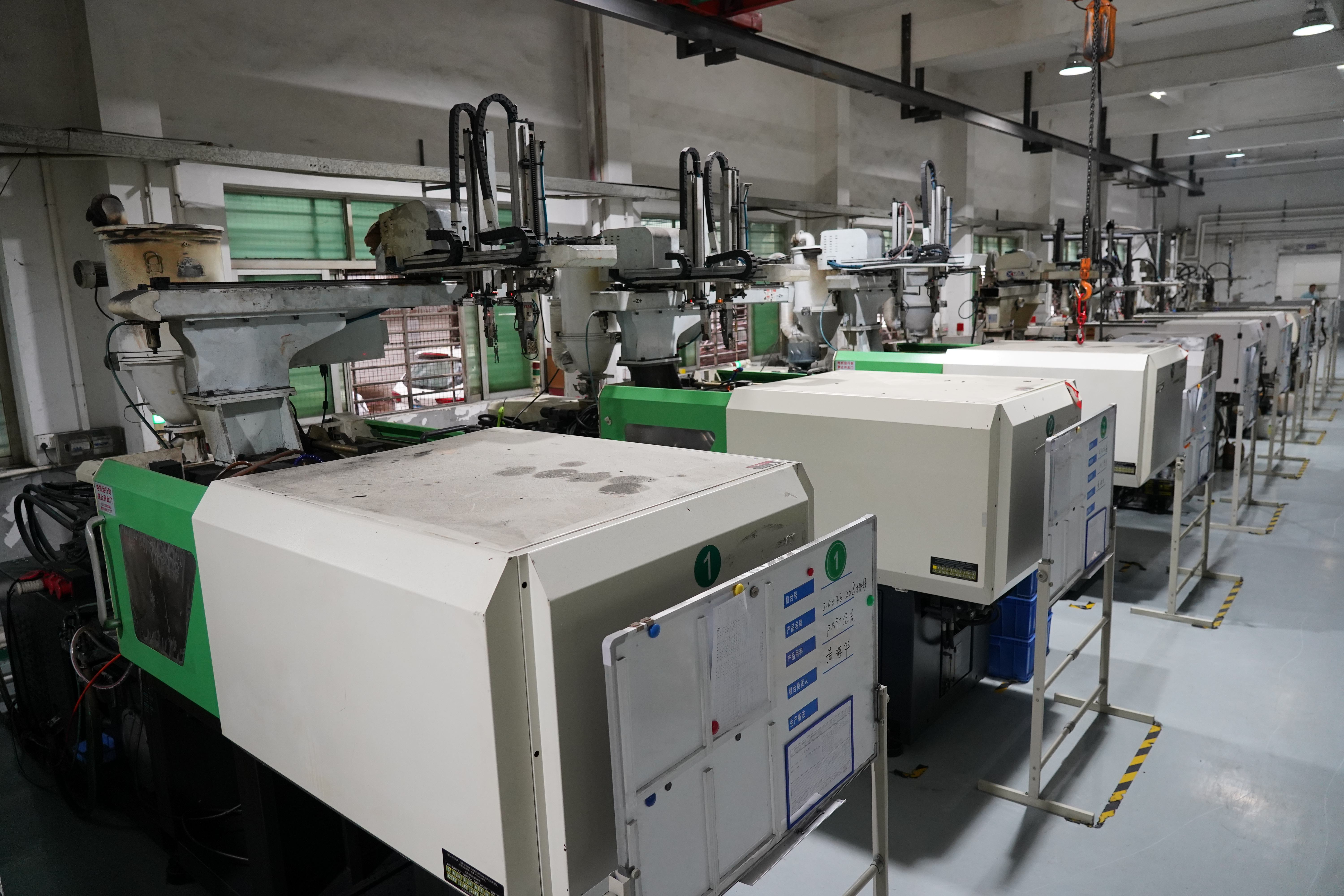

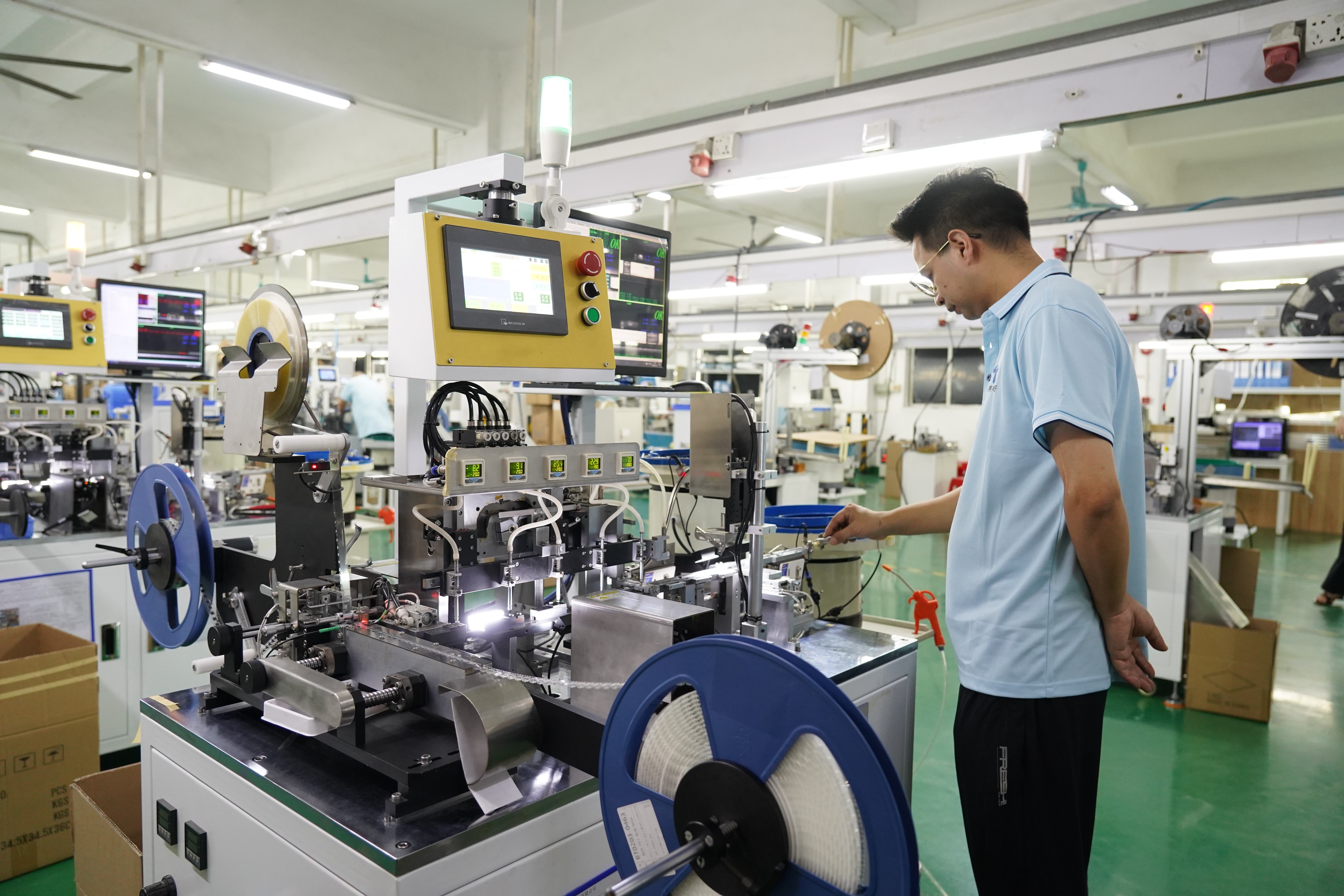

• 生产制造布局：深圳研发与业务协同，东莞工厂覆盖注塑、冲压、自动组装、载带、卷装及检测等工序，可衔接样品确认到批量生产。
• 质量与认证：通过ISO 9001、UKAS、SGS、RoHS等认证，并按照相关要求开展IQC来料检验、IPQC制程检验及OQC出货检验，部分产品额定电压覆盖50-500V AC/DC。

针对性落地解决方案：如何实现多品类连接器的高效采购?

　　对于同时需要排针、排母、FPC连接器、针座、线束等多种连接器的项目，建议采取以下步骤：

1. 梳理BOM清单：明确所需连接器的品类、间距、PIN位、塑高、安装方向等核心参数。
2. 集中选型确认：利用供应商的选型数据库，快速匹配现有规格。对于特殊需求，提供图纸或样品进行定制评估。
3. 样品统一验证：在同一供应商处完成多品类样品确认，确保不同连接器之间的装配协同性。
4. 批量生产衔接：明确样品与批量产品的生产工艺、验收标准，减少因批次差异导致的质量问题。

不同使用场景的选型梳理总结

　　总结而言，连接器选型并非孤立的技术决策，而是与PCB设计、装配工艺、供应链管理紧密关联的系统工程。 通过选择产品线较全、规格覆盖较广、具备定制开发能力的供应商，可以在源头上减少选型错误和采购管理成本，让项目推进更加顺畅。
