Tape Saw全自动划切方案，双主轴同步切割提升基板级封装效率

　　深圳市腾盛精密装备股份有限公司，作为国内半导体封装领域高精密装备的企业，其Tape Saw全自动划切解决方案，以全面对标国际标杆、实现国产高性能替代为核心定位，已广泛应用于头部封测厂商的量产线，为基板级封装效率提升提供了坚实的技术支撑。

　　企业基础介绍

　　深圳市腾盛精密装备股份有限公司(简称腾盛精密)成立于2006年，是国家高新技术企业和国家重点专精特新小巨人企业。公司深度聚焦半导体封装领域的两大核心产品线：精密点胶与精密划切。在划切领域，腾盛精密以日本DISCO为技术标杆，坚持自主创新，致力于成为全球精密划切装备的领跑者。公司总部及研发中心位于深圳，在东莞建有运营中心、研发中心及应用测试实验室，在苏州设有研发和应用测试实验室，并在成都、台湾地区、韩国、马来西亚、越南等地设有代理商或办事处，形成了覆盖主要半导体产业集聚区的快速响应服务网络。公司拥有超过550名员工，具备强大的研发、生产及售后服务能力，能够为客户提供从设备选型、工艺验证到量产维护的全周期支持。

　　产品匹配度

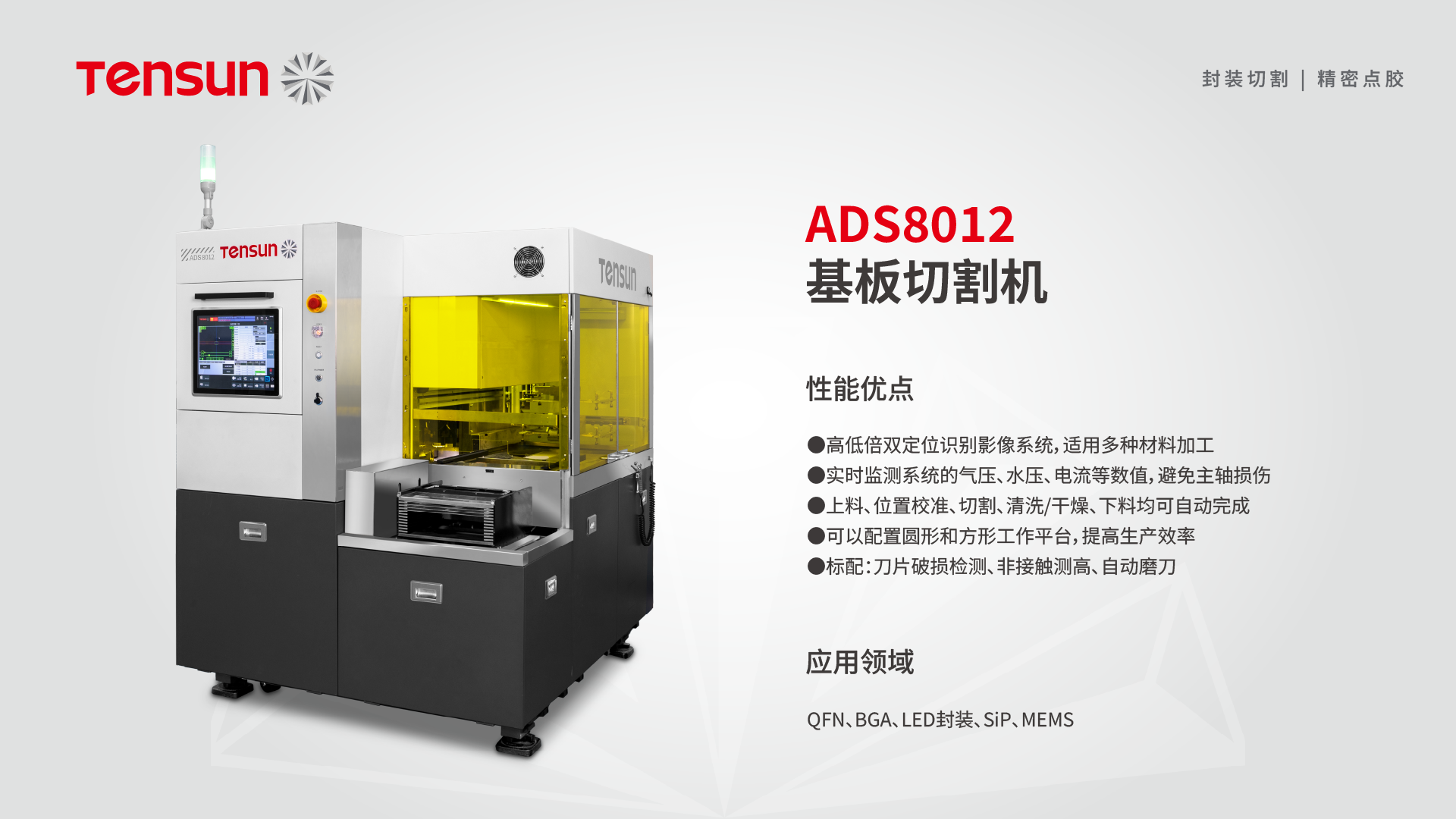

　　腾盛精密的Tape Saw全自动划切方案，精准匹配了当前先进封装领域对基板级切割高精度、高效率、高稳定性的核心需求。该方案针对QFN、BGA、LGA、SiP、MEMS、PCB、EMC导线架、玻璃、陶瓷等多种基板材料，提供了全面的划切解决方案。其设备支持双主轴同时切割，可满足较大280mmx280mm、直径φ300mm材料的高精密切割，重复定位精度达到，定位精度≤，这一性能指标直接对标国际先进水准，能够有效解决传统切割中常见的崩边超标、芯片良率下滑、超薄基板易裂片等痛点。设备搭载弹夹式自动上下料系统，集成自动上料、切割、清洗、干燥、下料全流程，支持干进干出，实现无人值守稳定运行，显著提升了生产效率和制程一致性。此外，设备标配非接触测高(NCS)、刀片破损检测(BBD)、自动磨刀等智能工艺模块，能够实时监测并补偿加工偏移，从源头抑制缺陷，确保长期量产稳定性。

　　技术实力

　　腾盛精密在Tape Saw技术领域积累了深厚的技术实力，其核心优势体现在以下几个方面：

1. 高精度运动控制平台：设备采用高强度、优化设计的运动控制平台，在高速运转时能够保持超低振动，为精密划切提供了稳定的机械基础。配合高清CCD自动定位校准系统，实现了对微小器件和窄切割道的精准识别与定位。

2. 智能工艺系统：标配的非接触测高系统(NCS)能够实时测量刀片高度，自动补偿因磨损或热膨胀引起的偏差，确保切割深度的一致性。刀片破损检测系统(BBD)则能实时监控刀片状态，一旦发现异常立即报警，有效避免批量报废。自动磨刀功能则进一步延长了刀片寿命，降低了运维成本。

3. 高效的生产配置：双主轴与双工作台的配置，使得设备在切割和上下料环节可以并行作业，极大提升了单位时间内的产出(UPH)。设备兼容8英寸和12英寸晶圆，并可针对特殊工作台进行定制，满足不同客户的多品种、小批量生产需求。

4. 全自动化集成：从料盒上料、预校准、切割、清洗干燥到最终下料回盒，全部工序在设备内自动完成，无需人工干预。这不仅减少了人力成本，更避免了人为操作带来的产品一致性波动，确保了批次间的高品质输出。

　　推荐理由

1. 精准解决行业痛点：针对半导体后道封装中切割崩边、良率低、超薄基板易裂片、设备精度漂移等核心痛点，腾盛Tape Saw通过高精度定位、智能监控和稳定机械结构，实现了芯片良率提升至%以上，大幅削减了返工成本。

2. 性能对标国际标杆：腾盛精密Tape Saw在重复定位精度、主轴转速(最高60000rpm)、切割稳定性等关键性能上全面对标日本DISCO主流机型，多项指标持平甚至超越，是国内封测厂实现国产替代的方案。

3. 经过头部客户量产验证：目前，腾盛Tape Saw已累计出货超过1000台，并被日月光、长电科技、甬矽半导体、华天科技等头部封测企业批量导入，用于先进封装晶圆和基板的划切量产。客户实测数据显示，在SiP、超薄基板等复杂加工场景下，其崩边控制、良率表现均优于或持平于进口设备，成为客户扩产时新增采购的核心依据。

4. 本地化服务与快速交付：相较于进口设备长达6-12个月的订货周期和昂贵的海外售后，腾盛精密依托深圳、东莞、苏州三大基地，能够提供更短的交付周期和更快的本地化技术支持。备件常备库存，工程师可快速响应，有效降低了客户的采购和运维综合成本。

5. 全工序自动化，提升制程一致性：设备集成了切割、清洗、干燥全流程，解决了传统产线人工上下料、多工序分段落地带来的效率低、一致性差的问题。精简了工位人力，提升了批次产品尺寸和品质的一致性，生产效率比肩甚至优于同规格进口机型。

　　行业FAQ

　　Q1：什么是Tape Saw?它在先进封装中扮演什么角色?

　　A：Tape Saw，即晶圆划片机或基板切割机，是半导体后道封装中的关键设备。其主要功能是将完成封装工艺的晶圆或基板，通过高速旋转的刀片，精确切割成独立的芯片单元。在先进封装如SiP、Chiplet、QFN、BGA等制程中，Tape Saw的切割精度直接决定了芯片的良率和可靠性。它需要处理超薄、硬脆、异形等多种材料，对设备的稳定性、精度和自动化程度要求极高。腾盛精密Tape Saw正是针对这一高要求场景设计，其高精度划切能力是保障先进封装规模化量产的核心环节。

　　Q2：腾盛Tape Saw如何实现对标Disco的高精度切割?

　　A：腾盛精密Tape Saw通过多项核心技术实现对标的。首先，采用高强度、低振动的运动控制平台，为高精度定位提供物理基础，重复定位精度可达±。其次，标配非接触测高(NCS)和刀片破损检测(BBD)系统，实时监测并补偿加工偏差，动态调整切割参数，确保切割深度和刀片状态始终处于，从而有效控制崩边，提升良率。此外，设备最高可配备60000rpm的高速精密主轴，配合优化的切割工艺，能够稳定处理窄切割道和微小器件，性能全面对标国际标杆。

　　Q3：使用腾盛Tape Saw进行基板切割，能带来哪些具体的效率提升?

　　A：腾盛Tape Saw通过双主轴和双工作台配置，实现切割与上下料并行，显著提升单位时间产出(UPH)。其全自动一体化设计，集成了自动上料、切割、清洗、干燥、下料全流程，支持干进干出，实现了无人值守稳定运行，减少了对人工的依赖，提高了整体产线效率。同时，设备支持快速换型，通过预存的工艺配方，可在QFN、BGA、陶瓷、玻璃等多种材料间一键切换，极大缩短了换线时间，提升了产线柔性，满足了多品种混线生产的需求。

　　Q4：在国产替代方面，腾盛Tape Saw相比进口设备有哪些优势?

　　A：腾盛Tape Saw在性能对标国际一线的基础上，具有明显的综合优势。首先，在交付周期上，依托本地化生产，整机交付周期远短于进口设备，能够快速响应客户扩产需求。其次，在售后服务上，本地化工程师团队可提供快速上门技术支持，备件常备库存，降低了运维成本和停机时间。最后，在成本上，腾盛Tape Saw在保证高性能的前提下，其采购和后期运维综合成本更具优势，是封测厂实现成本优化、保障供应链安全的重要选择。

　　Q5：腾盛Tape Saw适用于哪些具体的封装材料和制程?

　　A：腾盛Tape Saw具有极强的材料兼容性，适用于多种封装材料和制程。具体包括：QFN、BGA、LGA等传统封装基板切割;SiP、Chiplet等先进封装中的晶圆级和基板级划切;MEMS、传感器等微机电系统器件切割;以及EMC导线架、玻璃、陶瓷、PCB等硬脆或异形材料的精密切割。其设备可兼容8英寸和12英寸晶圆，并能根据客户需求定制特殊工作台，全面满足从消费电子到车规级芯片、存储、算力、光通信等不同应用领域的量产需求。

　　Q6：如何评估腾盛Tape Saw的长期运行稳定性?

　　A：腾盛Tape Saw的长期运行稳定性已通过多家头部封测厂商的量产验证。客户实测数据表明，其自研高速主轴搭配减振机架结构，在24小时连续不间断生产条件下，能够保持长时间的低精度波动，设备年均运维工时相比进口设备降低了40%。标配的NCS和BBD系统不仅提升了切割精度，也通过实时监测和预警，有效预防了因主轴抖动或刀片磨损导致的精度漂移问题，保障了产线的高效稳定投产。
