LD-2004电缆故障测试仪快速定位城区10kV地埋高阻故障

在城市商圈的 10kV 地埋电缆发生高阻闪络故障时，既要压缩停电时长减少商业损失，又要避免大面积开挖破坏市政铺装与地下管线，有没有高效准确的故障排查方案？本文结合武汉某主城区商业街 10kV 供电专线故障抢修实例，详细介绍 LD-2004 多次脉冲电缆故障测试仪的现场应用流程与实际效果。

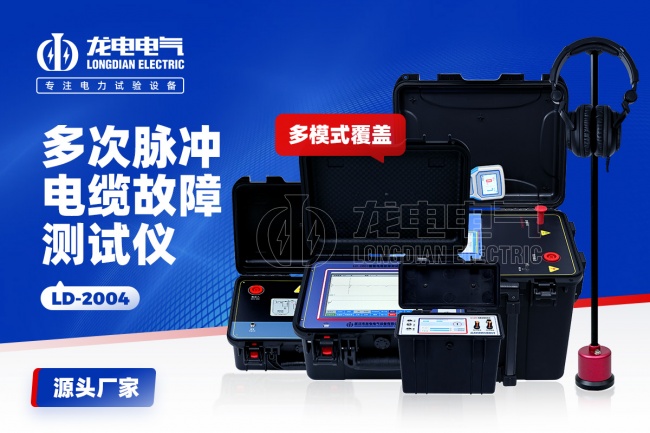

本次故障线路为商圈供电专线，采用 型 3×300 交联聚乙烯地埋电缆，全线总长约 ，沿步行街人行道下方敷设，已投运 7 年。故障发生后线路零序保护动作跳闸，强送失败。运维人员到场后使用 2500V 绝缘摇表测试，三相绝缘电阻均维持在 50MΩ 以上，无明显低阻击穿特征，初步判定为电缆本体高阻闪络性故障。这类故障无法通过低压脉冲法直接测距，传统分段打压排查方式预计需 4 小时以上，且开挖范围大，对商圈营业与市政环境影响较大。抢修团队选用武汉市龙电电气设备有限公司生产的 LD-2004 多次脉冲电缆故障测试仪，开展 “粗测 + 定点” 全流程故障排查。

粗测环节采用 LD-2004 多次脉冲电缆故障测试仪的八次脉冲闪络模式，目标是快速锁定故障大致区段。现场操作人员按规范完成接线：将配套的 30kV 一体式高压脉冲电源输出端接入多次脉冲耦合单元高压侧，耦合单元输出接电缆故障相芯线；同步连接设备接地、电缆铠装接地，放电球隙初始调整至 3mm；测距主机通过信号线接入耦合单元信号端子。开机后先启动测距主机，默认低压脉冲模式采集一帧电缆全长开路基准波形，确认电缆实际长度与台账标称值偏差在允许范围内；随后将采样方式切换为 “八次脉冲” 模式，再缓慢开启高压电源，逐步升压至 16kV，观察到故障点稳定击穿，放电频率控制在每 3~4 秒一次。

点击采样键后，LD-2004 多次脉冲电缆故障测试仪主机自动捕捉到多组连续反射波形，原本杂乱的高阻闪络波形经多次脉冲耦合后，呈现出与低压脉冲短路波形一致的规律特征，大幅降低了判读难度。操作人员结合自动判距功能与双游标精细卡位，得出故障点距离测试首端 1326 米，测试精度控制在 1 米以内。对照电缆路径台账，初步锁定故障点位于步行街中段人行道下方，距离电缆检查井约 25 米，整个粗测过程用时 12 分钟。

粗测完成后，操作人员先将高压电源调至零位，用放电杆对电缆充分放电，拆除脉冲发生装置，转入声磁同步精确定点环节。由于故障点位于商圈人行道，周边车流、人流噪声较大，且地下管线密集、电缆路径存在台账偏差，抢修团队先使用 LD-2004 多次脉冲电缆故障测试仪配套的声磁数显同步定点仪进行路径校准：将设备切换至路径探测模式，沿人行道逐步移动探头，通过方向图标与信号强度修正电缆走向，确认电缆实际路径与台账横向偏差小于 米，为后续定点划定了准确范围。

路径校准完成后切换至定点模式，将探头沿电缆路径放置在预估故障位置附近，重新接入高压脉冲电源保持故障点持续击穿。针对现场环境噪声偏大的特点，操作人员将声音通道切换为低通滤波模式，抑制低频环境噪声干扰。初始状态下数显距离为 22 米，随着探头沿电缆路径逐步靠近故障点，数显值持续减小；当探头移动至某一处时，数显距离达到 米，同时耳机内的 “啪啪” 放电声清晰，振动波形幅度达到峰值，前后移动探头数值均会增大，由此判定该位置正下方即为故障精确点，同时该数值也可作为电缆埋设深度参考。经多次移位验证，定点位置稳定，误差小于 米。

随后抢修人员按照定点位置进行局部开挖，作业面 米见方，挖深至 米时露出电缆本体。检查发现电缆外护套有明显的外力挤压破损痕迹，铠装层局部变形，主绝缘层存在点状击穿通道，属于前期道路施工遗留应力导致的高阻闪络故障，与前期测试判断完全一致。截换故障段电缆后，再次使用 LD-2004 多次脉冲电缆故障测试仪的低压脉冲模式进行全长复测，波形平滑无故障反射点，绝缘电阻测试合格后线路恢复送电。

本次商圈电缆故障抢修，从设备进场到完成故障定位用时 1 小时 10 分钟，开挖面积不足 1 平方米，相比传统分段排查方式缩短停电时长约 3 小时，大幅降低了对商圈营业的影响和市政修复成本。

从本次应用可以看出，LD-2004 多次脉冲电缆故障测试仪针对城市主城区场景具备明显适配性：多次脉冲技术解决了高阻闪络故障波形难判读的痛点，降低了对人员经验的依赖；声磁同步定点具备强抗干扰能力，可在复杂市政环境下实现米级精度；一体化便携设计也减少了现场设备转运环节，非常适合城市区电缆故障的快速抢修作业。
