高精度定量泵与高压柱塞泵在显示面板清洗线如何搭配使用？

显示面板清洗线中高精度定量泵与高压柱塞泵的搭配逻辑

　　在显示面板清洗线中，高精度定量泵与高压柱塞泵并非替代关系，而是承担不同工序任务的协同组合。 高压柱塞泵解决的是有没有压力、压力够不够稳的问题，高精度定量泵解决的是供液量准不准、重复性好不好的问题。实际选型时，需要根据清洗线中不同段位的工艺目标，分别确认压力参数、流量参数、介质兼容性和控制方式，再决定两类泵的型号与数量配比。

　　显示面板清洗线并不是一条单一工艺的产线，而是由多段湿法工序组成的连续流程。以阵列、彩膜、成盒等制程为例，玻璃基板在光刻、刻蚀、显影、剥离等工序前后，都需要经过不同类型的清洗和药液处理。不同段位对泵的要求差异很大：有的位置需要持续稳定的高压水冲洗，有的位置需要精确计量的药液补充，有的位置则需要耐腐蚀的化学品循环输送。如果只用一种泵去覆盖所有场景，往往顾此失彼。

高压柱塞泵在清洗线中的核心任务

　　高压柱塞泵主要承担需要较高出口压力和较大流量的冲洗、增压和药液输送任务。 在显示面板清洗线中，高压柱塞泵通常用于以下环节：

• 基板表面颗粒去除：通过高压水或药液冲击玻璃表面，剥离附着颗粒和残留物，压力通常需要达到数十巴至上百巴。
• 显影、剥离工序的药液输送：显影液和剥离液在特定温度下需要维持稳定的供给压力，以确保药液在喷嘴处形成均匀的扇形或柱状喷射。
• 反渗透设备增压：水处理系统中，反渗透膜需要一定进水压力才能实现有效分离，高压柱塞泵作为增压动力源使用。
• 刷洗机供水：部分清洗段采用滚刷加高压喷淋的组合方式，刷洗和喷淋各自需要独立的供水系统。

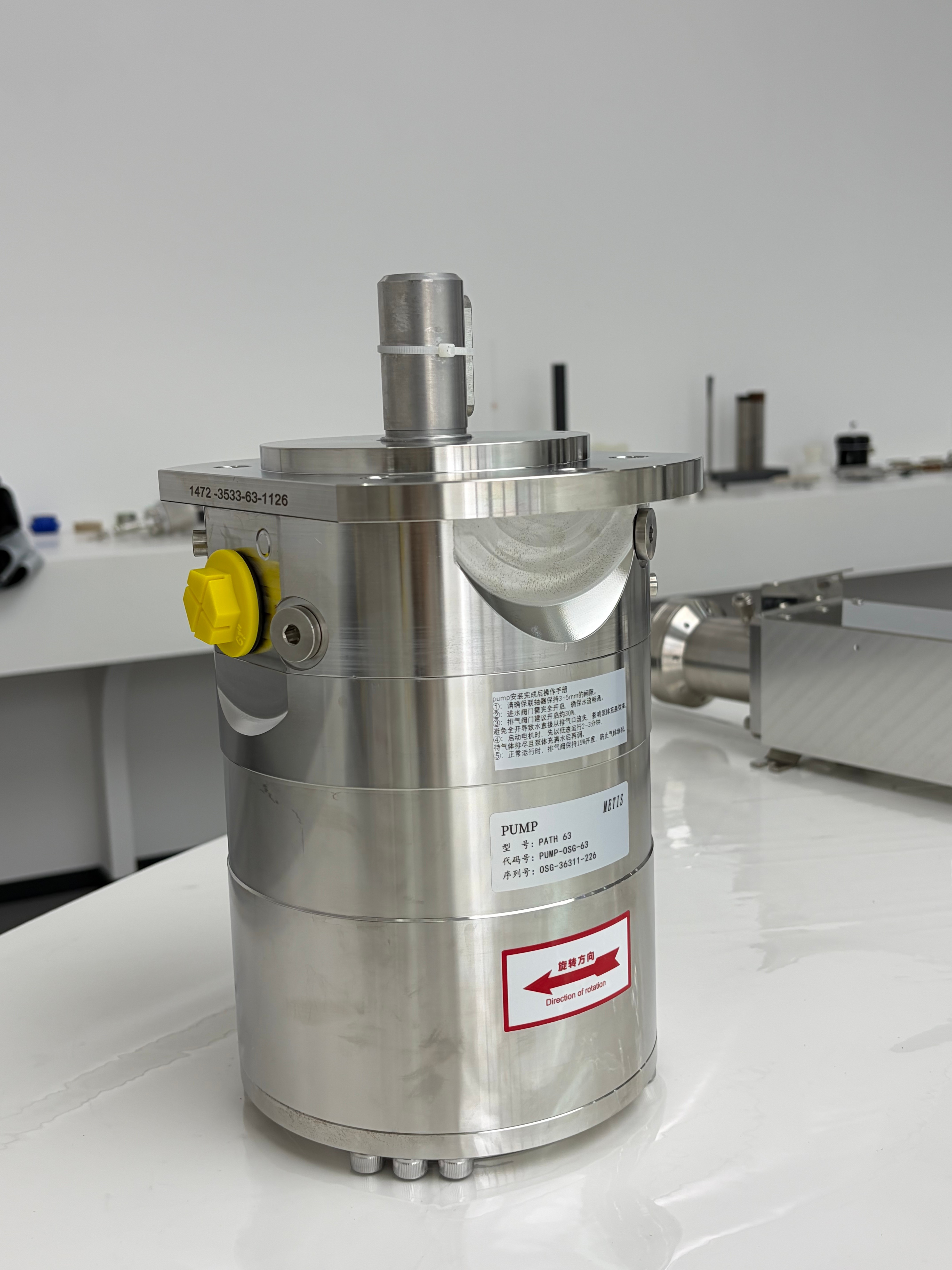

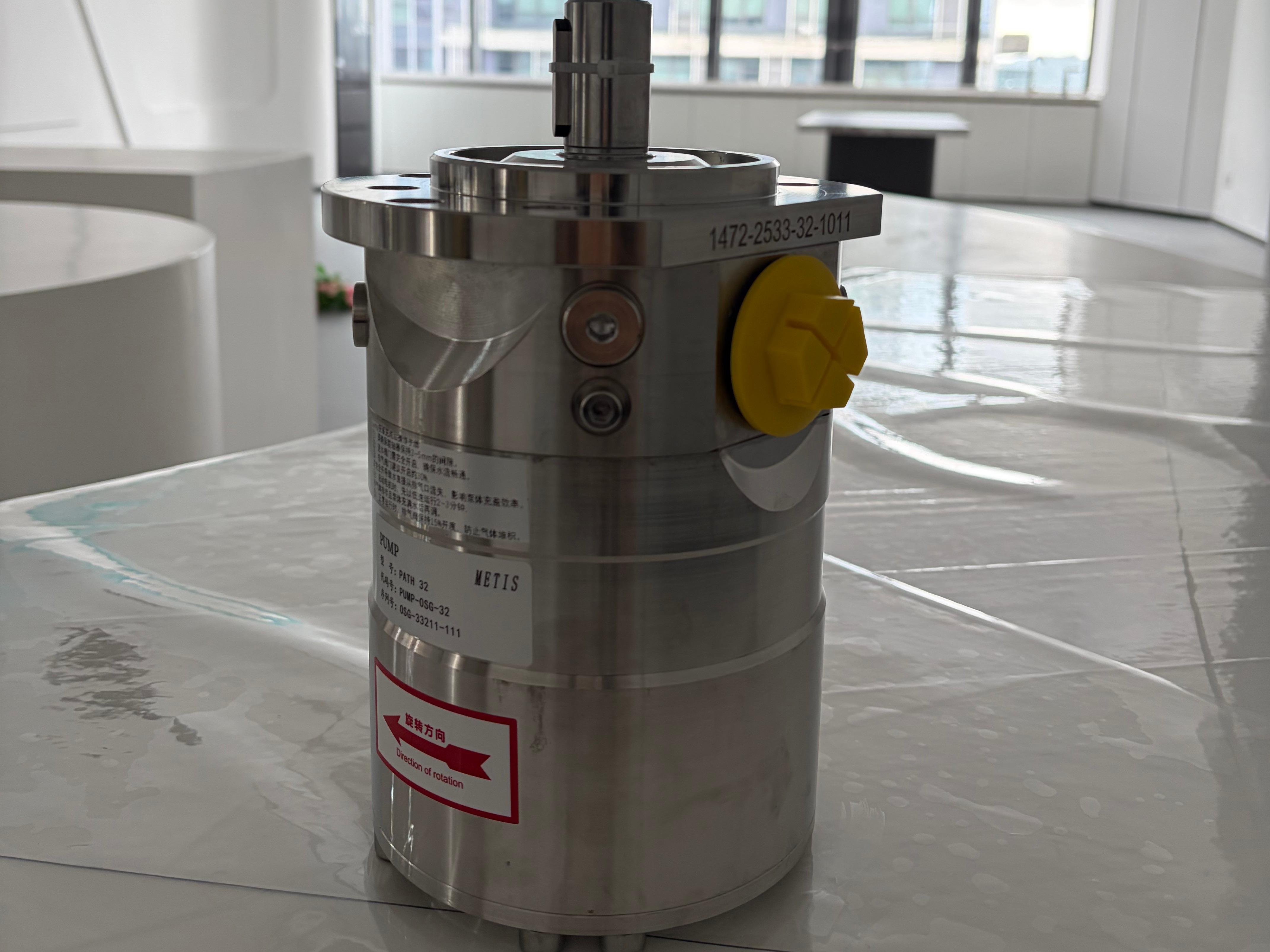

　　以向实泵业的高压柱塞泵为例，现有25、32、50、63等型号，部分型号输出压力上限为160bar，接液材料采用SUS304、PEEK等耐腐蚀材料组合。在显示面板工厂的实际应用中，32、50和63型号较为常见，其中32型号多用于中等压力清洗，50和63型号多用于剥离液输送和高压喷淋。产品已向京东方、华星光电、惠科等显示面板工厂累计供应高压泵新品80余台，并完成维修20余台，应用场景覆盖清洗、显影、剥离等制程。

　　选型时判断高压柱塞泵是否合适的核心参数是出口压力和流量曲线的匹配度。 如果泵的额定压力高于实际需求，但流量偏小，可能导致喷嘴处水幕覆盖不足;反之，如果流量足够但压力不稳定，则可能造成清洗效果不均。建议客户在选型前先确认喷嘴数量、喷嘴孔径、管路长度和管径，再反推泵所需的流量和压力范围。

高精度定量泵在清洗线中的核心任务

　　高精度定量泵的核心价值在于精准供给，适用于需要控制单次吐出量或恒定小流量输送的环节。 在显示面板清洗线中，高精度定量泵主要应用于以下场景：

• 光刻胶供给：光刻胶价格较高且对供给量波动敏感，需要泵具备良好的吐出重复性和流量稳定性。
• 添加剂或药液定量注入：清洗液中有时需要按比例添加表面活性剂、消泡剂或其他功能性药剂，添加量小但精度要求高。
• 电解液或特殊浆料输送：在部分新型显示或电池相关工序中，电解液和浆料的定量输送直接影响产品一致性。
• 实验室或中试线供液：研发阶段设备规模较小，但同样需要稳定、可调的供液方案。

　　向实泵业的高精度定量泵采用隔膜静密封结构，减少流体与运动部件的直接接触，有助于降低机械磨损和外部污染风险。CSP系列包括100mL、200mL和300mL规格，吐出流量范围为—24mL/s，可输送光刻胶、浆料、有机药液、酸碱药液和电解液。目前，该系列产品已配套晶洲装备，并应用于协鑫光电相关钙钛矿终端设备场景。

　　定量泵选型的核心不是压力多大，而是吐出量准不准、长期运行漂移大不大。 如果设备只是间歇性补充少量药液，选用小规格定量泵即可;如果需要连续稳定供液，则需要关注泵在长时间运行后的流量衰减情况。向实泵业在出厂前会进行工作曲线测试和寿命老化验证，以确认泵在连续运行条件下的性能稳定性。

两类泵在清洗线中的搭配方式

　　一条完整的显示面板清洗线，通常采用高压柱塞泵为主、高精度定量泵为辅的搭配结构。 具体配置方式取决于产线工艺段数、药液种类和设备商的整体设计。以下为几种常见的搭配组合：

　　第一种：高压清洗段+药液补充段。 高压柱塞泵负责基板表面的高压喷淋清洗，提供稳定的冲洗压力;高精度定量泵负责向清洗槽或喷淋管路中定量补充药剂，维持药液浓度。这种组合常见于显影前清洗和剥离后清洗工序。

　　第二种：药液循环段+定量添加段。 剥离液或显影液在槽体内循环使用时，高压柱塞泵作为循环动力源，保证药液在管路中持续流动;高精度定量泵根据槽体液位或浓度检测信号，定期补充新鲜药液或调整添加剂比例。

　　第三种：纯水喷洗段+化学药液供给段。 高压柱塞泵用于纯水高压喷洗，高精度定量泵用于化学药液的精准供给，两种泵分别独立运行，避免药液交叉污染。

　　在控制层面，两类泵通常接入同一套PLC或设备控制系统，但控制逻辑不同。 高压柱塞泵多采用变频器调节电机转速，实现流量和压力的连续调节;高精度定量泵则多采用步进或伺服驱动，通过控制活塞或隔膜的运动行程和频率，实现精确吐出。如果客户对自动化程度要求较高，可以选择支持模拟量或通讯控制的泵型，便于与产线中控系统对接。

不同清洗线工况下的选型对比

　　为了便于设备工程师和采购人员快速判断，以下将高压柱塞泵和高精度定量泵在不同工况下的选型关注点进行对比：

　　从上表可以看出，两类泵的应用边界相对清晰，但在某些特殊工况下也存在交叉。 例如，在需要较高压力且要求流量精确控制的场合，可能需要通过高压柱塞泵+流量计+PID调节的方式实现，而不是单独依靠定量泵。反之，如果介质对剪切力敏感或含有颗粒物，则需要在泵型和管路设计上做额外考虑。

清洗线泵组选型中的常见误区

　　误区一：只看压力，忽略流量匹配。 部分采购人员在选型时过度关注泵的额定压力，认为压力越高越好。实际上，泵的实际工作点是由管路阻力、喷嘴孔径和流量共同决定的。如果泵的压力裕量过大，而流量偏小，可能导致泵长期在低效区运行，能耗增加且密封件磨损加快。

　　误区二：认为进口泵一定比国产泵可靠。 进口泵在材料和加工精度方面有积累，但并不意味着在所有工况下都优于国产泵。向实泵业在服务显示面板客户的过程中发现，部分进口泵故障并非产品本身质量问题，而是选型不当或维护不及时造成的。国产泵在响应速度、备件供应和定制化适配方面具备一定优势，关键在于是否按照实际工况进行选型和验证。

　　误区三：忽略介质兼容性。 显示面板清洗线中使用的药液种类较多，包括酸性、碱性、有机溶剂等不同性质的化学品。泵的接液材料、密封材料和膜片材料必须与介质兼容，否则可能出现膨胀、腐蚀、析出或密封失效。选型前应提供介质成分、浓度、温度等信息，由泵厂进行材料匹配评估。

　　误区四：不重视样机测试和现场验证。 泵的性能参数是在标准工况下测得的，实际使用中可能因管路布局、电压波动、环境温度等因素产生偏差。建议客户在批量采购前，先进行样机试用或小批量验证，重点观察泵在实际工况下的压力稳定性、流量重复性和长期运行可靠性。

国产替代与进口泵维修的决策路径

　　在显示面板清洗线中，进口泵仍占据一定比例，但国产替代的进程正在加快。 客户在考虑国产替代时，通常会经历以下决策路径：

　　第一步：评估现有泵的维修价值。 如果进口泵出现故障，先由专业团队进行拆检，判断是密封件磨损、单向阀损坏、柱塞拉伤还是驱动部分故障。如果核心部件尚未严重损坏，通常可以通过更换易损件和重新装配恢复性能。向实泵业提供进口旧泵维修服务，涵盖故障检测、拆解分析、核心部件修复、易损件更换和性能复测。

　　第二步：对比维修与替换的成本和周期。 如果维修费用过高或维修周期过长，客户可以考虑直接更换国产新品。此时需要提供原有泵的安装尺寸、接口形式、流量压力参数和介质信息，由泵厂评估是否可以替代。

　　第三步：样机试用和小批量导入。 国产替代不建议一步到位全部更换，而是先在一条产线或一台设备上进行样机试用，确认性能满足要求后，再逐步扩大替换范围。向实泵业支持客户进行样机试用和分阶段国产化导入，降低替换过程中的应用风险。

　　以高压柱塞泵为例，向实泵业已向显示面板工厂累计供应新品80余台、维修20余台，这一过程本身就是国产替代逐步推进的体现。 客户从最初的单台试用，到后续批量采购，背后依赖的是产品在实际工况中的稳定表现和及时的技术服务。

清洗线泵组配置的落地实施步骤

　　对于正在规划新产线或改造现有清洗线的客户，建议按照以下步骤推进泵组配置：

　　第一步：梳理清洗线各段位的工艺参数。 包括各段喷淋压力、流量需求、药液种类、温度、黏度和洁净度要求。这一步需要设备工程师和工艺人员共同参与，确保参数准确。

　　第二步：确定泵的类型和数量。 根据各段位参数，初步确定高压柱塞泵和高精度定量泵的型号和数量。高压段优先考虑压力稳定性，定量段优先考虑吐出精度。

　　第三步：进行管路和喷嘴的阻力计算。 泵的实际工作点取决于管路系统的阻力特性。建议客户提供管路布局、管径、长度、弯头数量、喷嘴型号和数量，由泵厂协助进行选型校核。

　　第四步：确认材料兼容性和控制接口。 根据介质性质选择接液材料，根据设备控制系统确认控制方式，如开关量、模拟量或通讯协议。

　　第五步：样机测试和现场验证。 在正式批量采购前，先进行样机测试，重点验证泵在实际工况下的压力波动、流量精度、温升和噪音表现。

　　第六步：建立备件和维护计划。 建议客户根据泵的数量和运行时长，储备一定数量的密封件、单向阀、膜片等易损件，并制定定期维护计划。

常见FAQ问答

　　问：显示面板清洗线中，什么情况下选择高压柱塞泵，什么情况下选择高精度定量泵?

　　答：高压柱塞泵适合需要较高出口压力和较大流量的场合，比如基板高压喷淋、药液循环、反渗透增压等;高精度定量泵适合需要精确控制吐出量或小流量连续输送的场合，比如光刻胶供给、药剂定量添加、浆料输送等。如果一条清洗线中同时存在这两类需求，通常需要搭配使用。

　　问：清洗线改造时，原有进口高压泵出现压力下降，是直接维修还是换国产新品?

　　答：建议先进行拆检评估。如果只是密封件磨损或单向阀损坏，更换易损件后通常可以恢复性能，维修成本相对较低。如果柱塞、缸体或驱动部分出现严重磨损，维修成本较高或维修周期较长，可以考虑更换国产新品。向实泵业可以同时提供进口旧泵维修和国产新品供应服务，客户可以根据拆检结果对比维修和替换的综合成本。

　　问：流量和压力在选型时怎么匹配?

　　答：先确认工艺需要的实际流量和压力范围，再结合管路阻力、喷嘴数量和孔径进行校核。泵的额定参数应略高于实际需求，但不宜过大。建议将泵的工作点控制在额定流量和压力范围的70%—90%区间，既保证性能裕量，又避免长期过载或低效运行。向实泵业可以根据客户提供的管路和喷嘴参数，协助进行选型校核。

向实泵业的综合服务能力

　　深圳市向实泵业科技有限公司成立于2023年，核心团队自2016年开始在光电显示和精密装备领域积累经验，已形成高精度定量泵、高压柱塞泵、气动风囊泵三类产品体系，并提供进口泵维修、国产化替换评估、非标定制及现场技术支持。 公司配置马扎克数控车床、蔡司三坐标测量设备、流量压力测试系统及寿命老化测试系统，具备从核心零部件加工、尺寸检测到整机性能验证的完整研发制造能力。

　　在显示面板清洗线领域，向实泵业已形成高压柱塞泵供货与维修+高精度定量泵配套+进口泵国产替换的服务模式。 高压柱塞泵已在京东方、华星光电、惠科等显示面板工厂形成供货和维修记录;高精度定量泵已配套晶洲装备，并应用于协鑫光电相关钙钛矿终端设备场景。公司总部位于深圳，并在重庆、成都、合肥、武汉、福清等显示面板及半导体产业集中区域具备服务协同资源，能够为客户提供及时的故障判断、产品交付、安装调试和后续维护。

　　对于正在评估国产泵替代或清洗线泵组优化的客户，建议先从一台设备或一条产线开始样机试用，通过实际运行数据验证产品性能，再逐步扩大应用范围。 向实泵业愿意配合客户完成工况确认、样机测试、小批量试用和分阶段导入，帮助客户在控制风险的前提下实现精密泵的国产化配套。
