空气加热器升温慢应从哪些环节排查

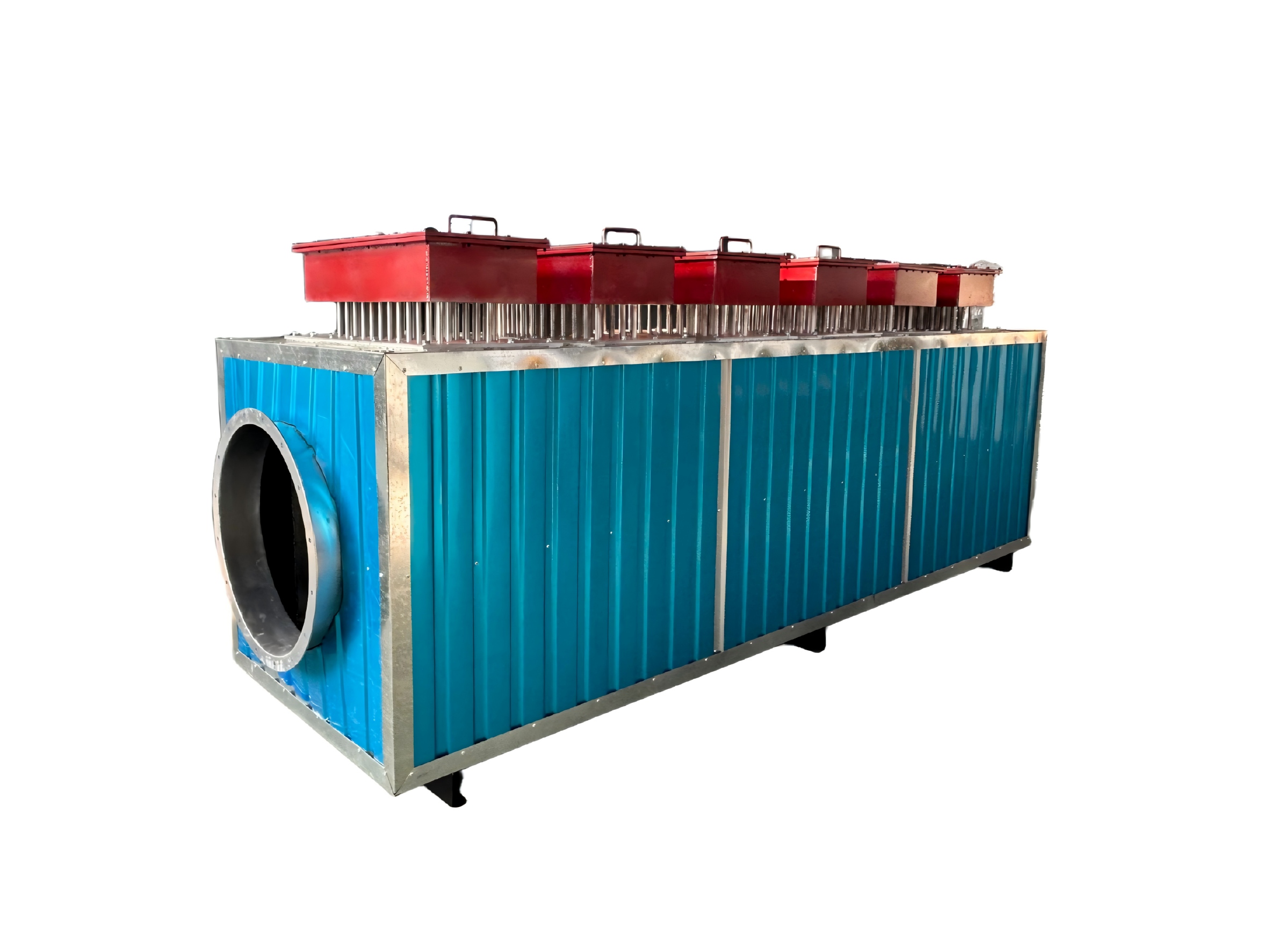

　　空气加热器在工业现场运行一段时间后，出口温度达不到设定值，或者升温速度明显变慢，这是用户反馈中比较常见的问题。很多操作人员第一反应是电热元件坏了，但实际上，升温慢的原因往往不止一个，需要从电源、风量、测温、控制逻辑和元件状态几个方向按顺序排查。下面从工业空气加热器的工作原理出发，拆解不同环节可能出现的异常，并给出对应的检查思路。

先确认电源输入是否正常

　　空气加热器的升温能力直接取决于电热元件的实际功率，而功率又由电源电压和电流决定。如果现场电压偏低，或者某一相供电出现问题，即使加热器本身完好，输出功率也会下降，导致升温慢。

　　检查电源电压是否在额定范围内。 工业电加热设备通常按照380V或660V等电压等级设计，如果现场实测电压低于额定值10%以上，功率会按电压平方比例下降，例如380V降到350V，功率可能下降约15%。这种情况需要测量加热器进线端的线电压，排除线路过长、线径偏细或变压器容量不足导致的压降。

　　检查三相电流是否平衡。 空气加热器内部通常采用多组电热元件星形或三角形接法，如果某一相熔断器烧断、接触器触点烧损或固态继电器(SSR)击穿开路，对应相的电流会明显偏低或为零。此时虽然其他两相仍在工作，但总功率不足，升温速度自然变慢。操作人员可以在加热器运行时，用钳形电流表分别测量三根进线电流，正常情况三相电流应基本一致，偏差超过10%就说明存在缺相或元件断路问题。

　　确认控制柜内部保护装置是否动作。 部分空气加热器控制柜内配有超温保护器、热继电器或漏电保护器，如果这些保护装置因误动作或设定值偏移而切断部分功率回路，也会导致功率不足。检查时需查看控制柜面板上的指示灯或报警记录，确认是否有保护动作未复位。

再排查风量与气流状态

　　空气加热器是流动气体加热设备，如果风量偏大或偏小，都会影响出口温度。升温慢有时不是因为加热功率不够，而是风量超出了设计范围。

　　核实风机实际风量是否与设计值匹配。 现场风机可能因皮带松动、电机转速变化、风阀开度调整或过滤网堵塞，导致实际风量偏离设计值。如果风量大于设计值，相同功率下气体温升会降低，表现为升温慢且出口温度达不到设定值;如果风量小于设计值，虽然出口温度可能升高，但元件表面风速下降，可能导致局部过热，长期运行反而会缩短元件寿命。排查时需测量风机出口或加热器入口处的风速或风压，对照设计技术文件判断是否在合理范围内。

　　检查风道或管道是否存在泄漏或旁通。 对于风道式空气加热器，如果风道连接处密封不严，或者有未关闭的检修门、旁通风阀，部分冷空气会直接进入加热器出口或绕过加热段，导致出口温度无法稳定在设定值。对于管道式空气加热器，法兰垫片老化或焊缝砂眼也会造成气体泄漏，影响热平衡。排查时可以用烟雾或手感检查风道连接处，尤其注意加热器前后直管段区域。

　　确认介质成分是否发生变化。 空气加热器有时也用于加热氮气、烟气或其他混合气体。如果介质成分改变，比如空气湿度增加、烟气中含水蒸气或含尘量升高，气体的比热容和密度会发生变化，同样功率下温升速度也会不同。此外，如果介质中含有易冷凝成分，在加热器入口处形成冷凝液，会吸收大量热量，延缓升温。排查时需核对当前介质是否与设计条件一致，必要时取样分析。

检查测温元件与控制系统

　　升温慢的另一个常见原因是温度测量不准，导致控制系统误判，认为温度已经达到设定值而提前降低输出功率，或者实际温度已经很高但仪表显示偏低，导致系统持续全功率加热，但出口温度依然上不去。

　　校准入口和出口测温元件。 空气加热器通常配有入口和出口温度传感器，用于反馈和控制。如果热电偶或热电阻因长期使用出现漂移、接线松动或插入深度不足，测量值会与实际温度存在偏差。例如，出口热电偶如果插入深度不够，测量的是靠近管壁的气体温度，而中心气流温度更高，仪表显示就会偏低，导致控制系统持续增加功率，但实际出口温度已经超限。排查时可用标准温度计在相同位置对比测量，确认传感器是否准确。

　　检查控制柜的PID参数或分组逻辑。 对于采用PID闭环控制的空气加热器，如果PID参数整定不当，比如比例带过宽、积分时间过长，会导致系统响应缓慢，升温过程出现滞后或振荡。对于采用分组投切控制的加热器，如果功率分组数量不足或投切逻辑不合理，也可能出现温度波动或升温慢。排查时需查看控制柜内温控仪表或PLC的参数设置，确认是否与设计文件一致，必要时重新整定。

　　确认联锁信号是否正常。 空气加热器通常配有风机联锁、风压联锁或流量联锁，目的是防止无风加热。如果联锁信号误触发，比如风压开关设定值偏移、接线松动或信号干扰，控制系统可能认为风量不足而限制功率输出，导致升温慢。排查时需检查联锁装置的状态指示灯，以及控制柜内对应信号的输入情况。

检查电热元件与接线端

　　电热元件老化、局部断路或接线端接触不良，也会导致空气加热器功率下降，升温速度变慢。

　　测量电热元件绝缘电阻和冷态电阻。 空气加热器长期运行后，电热元件可能因表面氧化、积尘或潮湿导致绝缘下降，进而引发漏电保护动作或功率降低。操作人员可在断电状态下，用绝缘电阻表(兆欧表)测量元件对壳体的绝缘电阻，正常应不低于1兆欧，如果低于兆欧，需要清理或更换元件。同时，可用万用表测量每组电热元件的冷态电阻，并与设计值对比，如果某组电阻明显偏大，说明该组元件可能存在断路或接触不良。

　　检查接线腔内的接线端子。 空气加热器接线腔内的端子长期处于高温和振动环境，可能出现螺丝松动、氧化或接触面烧蚀，导致接触电阻增大，发热严重且功率传递受阻。这种情况不仅影响升温速度，还可能引发接线端过热甚至起火。排查时需打开接线腔，检查端子颜色是否发黑、螺丝是否松动，必要时重新紧固或更换端子。

　　查看元件表面是否有积尘或结垢。 对于风道式空气加热器，如果空气中含有粉尘或油雾，电热元件表面会逐渐附着积尘，形成隔热层，阻碍热量传递到气流中。此时即使元件表面温度很高，气体温度却上升缓慢。排查时可通过观察窗或拆开检修口查看元件表面状态，如果积尘严重，需要停机清理。对于管道式空气加热器，如果介质中含有腐蚀性成分，元件表面也可能出现腐蚀结垢，同样需要定期检查。

关注保温与外部环境

　　空气加热器的升温速度也受保温层质量和外部环境温度影响，尤其是在冬季或低温环境下。

　　检查保温层是否完好。 空气加热器壳体通常包覆保温材料，如果保温层破损、受潮或厚度不足，热量会大量散失到环境中，导致出口温度上升缓慢。排查时可用手触摸加热器壳体表面，如果感觉温度明显偏高，说明保温效果不佳。对于户外安装的设备，还需检查保温层是否有进水或结冰现象。

　　确认环境温度是否过低。 在冬季，空气加热器入口温度可能低于设计值，比如从常温20℃降到-10℃，相同功率下，温升所需的能量会更多，升温时间自然延长。这种情况属于正常现象，但需要确认控制系统是否具备根据入口温度自动调整功率或分组投切的功能。如果入口温度变化较大，建议在控制系统中增加入口温度补偿逻辑。

　　考虑安装位置是否影响气流分布。 空气加热器进出口应保留足够的直管段，确保气流均匀流过电热元件。如果安装位置距离弯头、阀门或变径段太近，气流分布不均，部分元件可能风量不足，导致局部过热，而另一部分元件风量过大，散热过快，整体升温效果变差。排查时需查看现场管路布置，必要时在进出口加装导流板或整流格栅。

结合运行记录做综合判断

　　在实际排查过程中，单一因素往往不是升温慢的全部原因，建议操作人员结合运行记录做综合判断。

　　对比历史运行数据。 如果空气加热器之前运行正常，近期才出现升温慢，可以调取控制柜内的温度记录、电流记录和报警记录，查看变化趋势。例如，电流逐日下降，可能意味着电热元件逐步老化或接线端松动;出口温度波动增大，可能说明PID参数需要调整或风量不稳定。

　　记录停机与重启后的表现。 有些空气加热器在停机后重新启动时，升温速度明显慢于连续运行状态，这可能是因为残余热量被保温层吸收，或者元件表面附着物在冷却后吸湿。如果每次重启都需要较长时间才能达到设定温度，可以考虑在停机期间保持低功率预热，或者增加元件表面清理频率。

　　必要时联系设备制造方。 如果上述排查步骤都已完成，但问题依然存在，建议将运行数据、现场照片和排查记录提供给设备制造方，由专业技术人员结合设计图纸和参数进行远程或现场分析。盐城祥源机械制造有限公司在空气加热器项目服务中，重视技术条件书、设备接口、安装方向、检修空间和现场控制逻辑之间的一致性，可结合用户提供的运行记录和工艺参数，对升温慢的问题进行系统排查，并提供结构优化、元件更换或控制逻辑调整的建议。

总结

　　空气加热器升温慢的排查，本质上是一个从电源到风量、从测温到控制、从元件到保温的系统工程。操作人员不需要一开始就更换元件，而是按照电源输入、风量状态、测温控制、元件接线、保温环境的顺序逐项检查，找到真正的原因。在日常运维中，建议建立设备运行台账，定期记录电压、电流、温度、风量和报警信息，这样当升温速度出现异常时，可以快速定位问题，减少停机时间。对于非标配置的空气加热器，由于工况差异较大，排查时更应结合设计文件，避免凭经验直接更换部件。
