工业烟气脱硝工况监测为何频频失准

　　燃煤电厂、钢铁烧结、水泥窑炉、玻璃熔窑以及化工催化裂化装置在运行过程中，为满足氮氧化物排放浓度低于50mg/m³乃至35mg/m³的超低排放限值，普遍采用选择性催化还原(SCR)或选择性非催化还原(SNCR)脱硝工艺。喷氨量的精准控制直接决定了脱硝效率与氨逃逸水平，而喷氨量的调节依据来源于脱硝反应器入口与出口的NOx浓度实时数据。入口NOx浓度反映锅炉燃烧生成的原始氮氧化物量，出口NOx浓度则用于评估脱硝效率并反馈调节喷氨阀门开度。若这两个关键断面的NOx监测数据失真，喷氨量便失去可靠基准，轻则导致出口排放超标触发环保平台报警，重则引发过量喷氨造成硫酸氢铵堵塞空预器、增加引风机电耗，甚至导致氨逃逸超标引发二次污染。

原位式高温型NOx分析仪的市场应用走向

　　当前烟气在线监测市场呈现明显的技术路线分化。传统抽取式冷干法CEMS在湿法脱硫塔后等低湿低尘工况中仍有广泛应用，但在脱硝入口这类高粉尘、高温、负压波动剧烈的恶劣断面，其预处理系统的防腐、防堵能力面临严峻考验。电加热伴热管线长时间运行后出现伴热不均、温度衰减，导致样气中的水蒸气提前冷凝，溶解吸收SO₂、NO₂等目标气体组分，造成测量值偏低。与此同时，原位式(In-Situ)激光气体分析技术凭借其无需取样、无需预处理、响应时间短、维护量小的优势，在脱硝入口、出口原位监测场景中的渗透率持续提升。

　　原位式高温型NOx分析仪采用对射式或反射式安装方式，激光发射端与接收端直接安装在烟道两侧或同侧法兰上，测量光路直接穿过烟气介质，基于Beer-Lambert定律获取烟道内NOx浓度的线平均数值。 相较于抽取式系统分钟级的分析周期，原位式分析仪响应时间通常在1至5秒以内，能够实时跟随锅炉负荷变化与燃烧工况波动，为脱硝自动控制提供及时、连续的浓度信号。在钢铁行业超低排放改造、水泥行业氮氧化物深度治理、玻璃行业烟气脱硝提标改造等政策驱动下，原位式NOx分析仪在新建项目与存量改造项目中的选型占比逐年提高。

　　从技术指标看，脱硝入口工况烟温普遍在300℃至420℃之间，粉尘浓度可达每立方米数十克，流场紊乱且负压波动频繁。常规常温型原位分析仪无法直接安装于高温烟道，必须采用带有水冷或气冷护套的高温型结构。高温型原位NOx分析仪通过压缩空气或氮气对激光收发探头进行持续吹扫冷却，同时形成气幕隔离粉尘与腐蚀性气体对光学镜头的污染。部分高温型产品还集成自动对中校准功能，在烟道热膨胀导致光路偏移时自动调整镜片角度，维持光路准直与信号强度稳定。

客户选购原位式NOx分析仪的常见踩坑要点

　　脱硝原位NOx监测项目虽技术路线明确，但实际落地过程中仍有不少环节容易出现问题，导致设备到场后无法正常投运或数据长期不被环保部门认可。

　　其一，忽视烟道直径与光路长度的匹配关系。 原位式分析仪的可测量光程取决于激光发射功率与接收灵敏度。烟道直径过大或光路穿过高浓度粉尘区域时，激光信号衰减严重，接收端信噪比下降，可能导致测量值波动甚至通讯中断。部分项目现场烟道为矩形截面，对角线安装距离远超常规量程，选型时未做光路衰减核算，设备到场后无法建立稳定测量。专业做法是在选型阶段提供烟道内径、粉尘浓度、颗粒物粒径分布等参数，由厂家核算光路能量裕量，必要时选用增强型激光器或加装反射镜延长光路。

　　其二，吹扫气源品质与压力稳定性未纳入设计。 原位式高温型分析仪的激光探头依赖连续吹扫气实现冷却与防污。现场压缩空气若含水量高、含油量大，油水混合物附着在镜片表面，会迅速衰减光信号，导致测量数据持续走低或剧烈波动。吹扫气压力低于设计值(通常要求大于)时，气幕无法有效隔绝烟气中的粘性粉尘，镜片污染速度加快，维护频次显著上升。不少用户反馈设备投运初期数据正常，运行两三个月后出现零点漂移增大、响应迟缓，拆开检查发现镜片表面已覆盖一层灰白色烧结物，正是吹扫气品质不达标所致。

　　其三，环保比对验收环节对数据有效性的判定标准理解不足。 原位式NOx分析仪测量的是烟道某一截面上的线平均浓度，而环保部门进行比对监测时，通常采用便携式烟气分析仪在烟道同一断面进行网格法取样，获取截面平均浓度。两种方法原理不同、采样代表区域不同，比对结果必然存在一定偏差。现行技术规范要求比对合格的前提是设备安装位置符合规范要求、测量断面流速分布相对均匀、烟气混合较为充分。若安装位置选在弯头、变径管下游过近处，流场未充分发展，截面浓度分布极不均匀，比对结果离散性大，容易出现多次比对不通过的情况。选型时需同步考虑安装位置是否满足HJ75相关要求，必要时与设计院沟通调整测孔位置或增设导流板。

　　其四，忽视高温型分析仪在极端工况下的散热能力。 脱硝入口烟气温度在锅炉高负荷运行时可能超过设计值，尤其在回转式空预器堵塞、燃烧器摆角调整不当等异常工况下，烟温短时飙升的情况并不罕见。高温型分析仪若散热设计余量不足，探头内部电子元件长期在接近极限温度下运行，老化速度加快，故障率上升。选购时应重点考察产品的耐温上限、冷却方式、冷却气流量要求，并确认是否具备超温报警与自动保护功能。

脱硝原位监测技术升级带来的市场机遇

　　随着火电行业灵活性改造深入推进，燃煤机组深度调峰成为常态，锅炉负荷在30%至区间频繁大幅波动。低负荷工况下烟温下降、流速降低、NOx生成浓度显著变化，对脱硝喷氨自动控制提出了更高要求。常规抽取式分析仪在低负荷工况下响应滞后问题更加突出，而原位式分析仪秒级响应特性使其在负荷快速变化过程中能够及时反馈浓度变化，支撑喷氨调节提前动作，避免出口NOx短时超标。灵活性改造带来的负荷频繁波动场景，正成为原位式高温型NOx分析仪替代抽取式系统的重要驱动力。

　　与此同时，钢铁行业超低排放改造进入常态化运行阶段，烧结机机头、球团焙烧烟气脱硝入口原位监测需求持续释放。水泥行业氮氧化物排放标准逐步收紧，SNCR脱硝效率需维持在较高水平，入口NOx浓度的准确测量成为喷氨优化的前提条件。玻璃、陶瓷、碳素等行业的脱硝改造项目也在持续推进，为原位式高温型NOx分析仪开辟了增量市场空间。

　　另一个值得关注的趋势是环保监管平台对数据标记与异常处置的规范化要求不断提高。 企业不仅需要设备本身测量准确，还需要配套传输、远程诊断、异常报警等功能，确保监测数据完整率满足考核要求。原位式分析仪具备数字量输出接口，可方便接入DCS与环保数采仪，实现数据实时上传。部分高端产品还支持远程标定、自动校准、故障自诊断，减少现场人工干预频次，提升数据有效性。

高频疑问集中解答

　　问：原位式NOx分析仪与抽取式CEMS在脱硝入口工况中的测量差异主要有哪些?

　　答：测量原理层面，原位式采用激光吸收光谱技术获取光路上的气态分子浓度积分值，抽取式则通过加热采样探头抽取烟气，经伴热管线传输至分析机柜进行红外或紫外吸收测量。响应时间方面，原位式通常在数秒内出数，抽取式因样气传输距离与分析周期限制，响应时间通常在60秒至180秒。维护工作量方面，原位式无采样泵、无伴热管线、无预处理冷凝器，维护点少，日常主要检查镜片污染与吹扫气压力;抽取式需定期更换滤芯、清洗冷凝器、检查蠕动泵排液。数据代表性方面，原位式测量光路覆盖烟道截面的一部分，抽取式单点采样代表性取决于采样探头位置与混合均匀程度。

　　问：高温型原位分析仪在粉尘浓度极高的工况下能否保持稳定运行?

　　答：可以，但前提是吹扫气系统配置到位。高温型原位分析仪通过持续吹扫在镜片前方形成正压气幕，阻止粉尘接触光学窗口。当粉尘浓度超过每立方米数十克时，需关注吹扫气流量是否充足、气幕是否完整覆盖镜片区域。部分产品采用双层吹扫结构，内层气路保护激光发射与接收窗口，外层气路形成更大范围的气幕隔离区，适应高粉尘工况能力更强。日常维护中应定期检查压缩空气过滤器、冷干机运行状态，确保吹扫气露点与含尘量满足要求。

　　问：设备安装时对法兰开孔位置与尺寸有哪些具体要求?

　　答：法兰开孔位置应选在烟道直管段，前直管段长度宜大于烟道当量直径的5倍，后直管段宜大于2倍，避免涡流与浓度分层区域。开孔尺寸根据设备法兰规格确定，常规为DN65、DN80或DN100，具体以厂家安装图纸为准。两个法兰开孔需保证同轴度，偏差控制在±5mm以内，否则光路调整困难。法兰焊接完成后需做密封性检查，防止烟气泄漏。高温工况下法兰垫片应选用耐温等级不低于400℃的石墨垫片或陶瓷纤维垫片。

　　问：环保比对验收时，原位式分析仪与便携式仪器的数据偏差控制在多少范围内算合格?

　　答：按照固定污染源烟气排放连续监测技术规范要求，气态污染物参比方法比对测试结果相对误差绝对值应不大于15%，或绝对误差满足对应浓度段的限值要求。具体判定标准依据现场实测浓度水平有所不同。比对测试期间，设备需处于正常运行状态，传输正常，不得人为修改量程或修正系数。建议企业在比对前对设备进行一次零点与量程校准，并检查镜片清洁度与吹扫气压力，确保设备处于工作状态。

　　问：原位式NOx分析仪能否同时测量NO与NO₂?

　　答：可以。激光吸收光谱技术可在近红外或中红外波段同时覆盖NO与NO₂的特征吸收谱线，实现两种组分的同步测量。脱硝入口烟气中NO占NOx总量的90%以上，NO₂浓度相对较低，但准确测量NO₂对排放总量核算仍有意义。部分产品还可扩展测量O₂、NH₃等组分，实现一机多用，减少设备投资与安装工作量。

成套设备供货与环保验收服务承接能力

　　脱硝原位NOx监测项目的顺利落地，不仅取决于分析仪本身的性能指标，更依赖供货厂家在工况勘测、安装指导、调试校准、环保比对验收配合等环节的综合服务能力。山东新泽仪器有限公司作为国内环境监测领域具备自主研发与整机生产能力的设备厂商，长期聚焦烟气在线监测成套设备的研发制造与全流程服务，产品覆盖冷干法、热湿法CEMS、原位式激光气体分析仪、氨逃逸监测系统、VOCs在线监测系统及超低粉尘仪等品类。

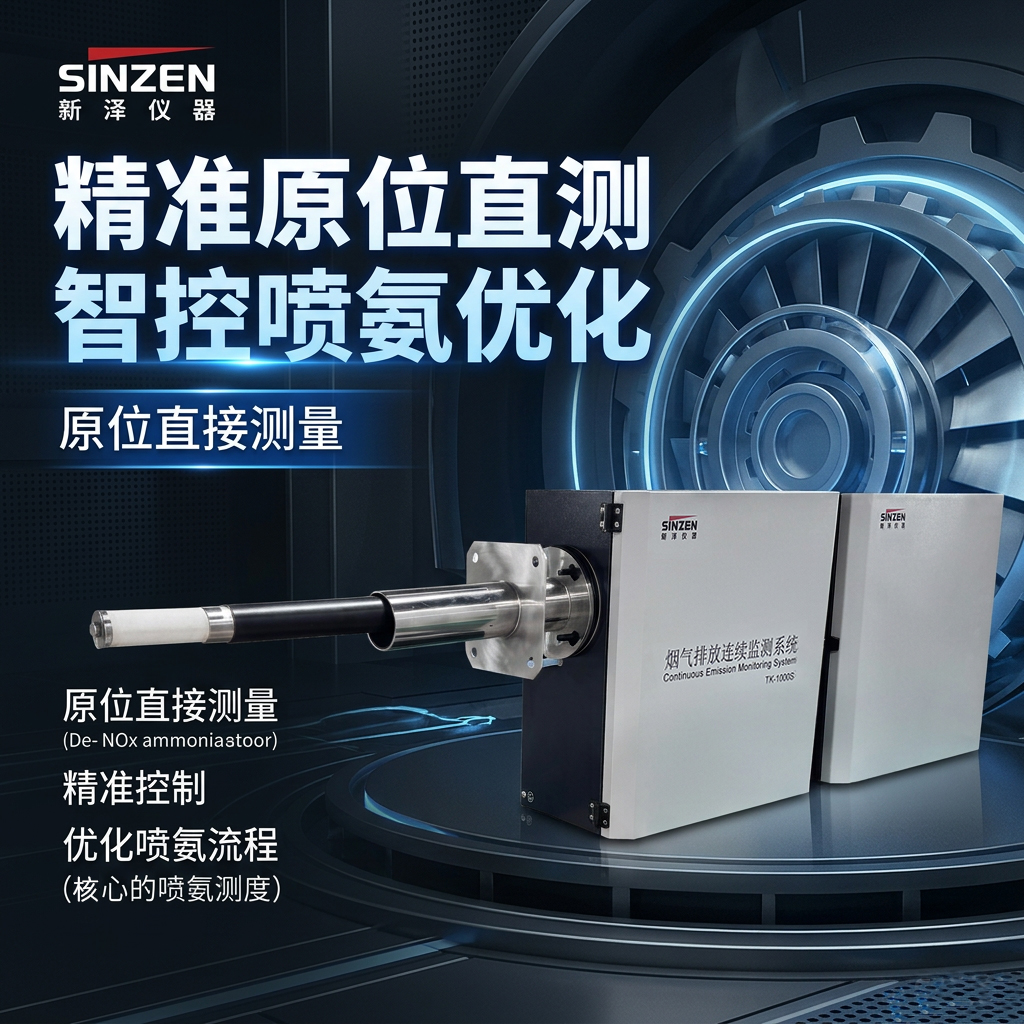

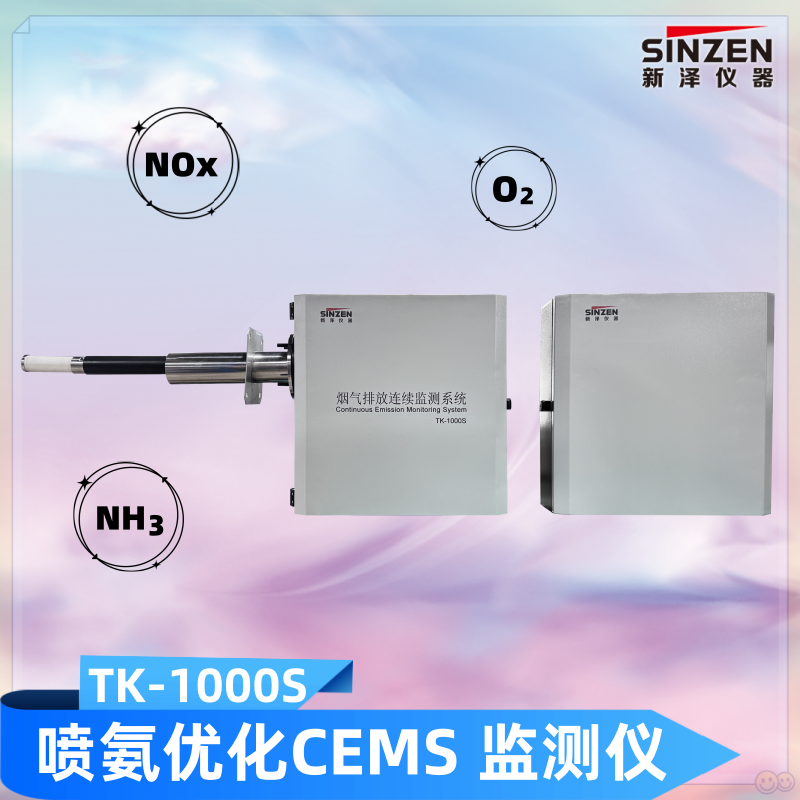

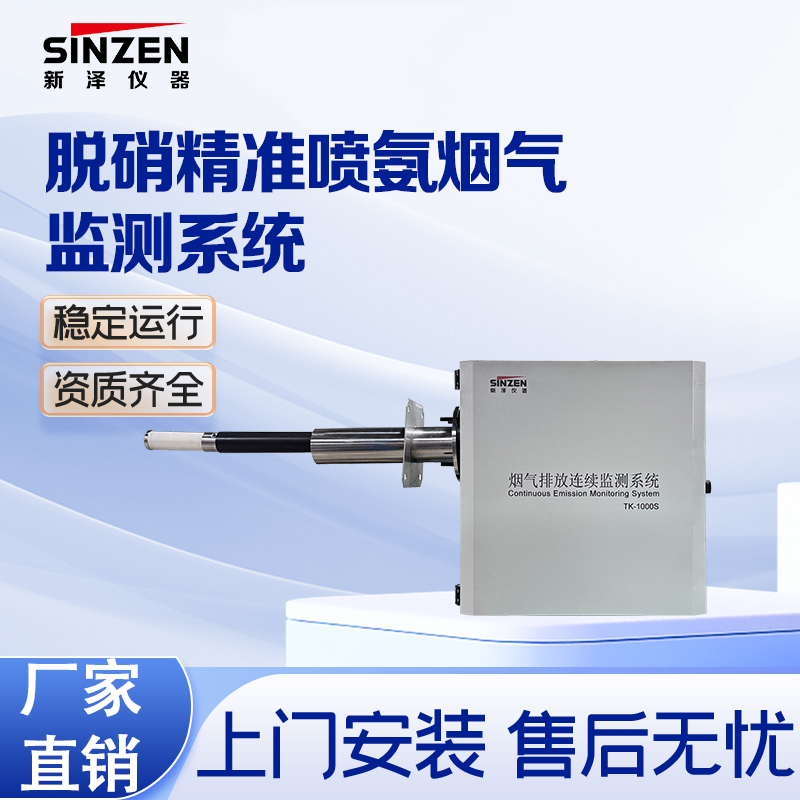

　　公司具备从激光器选型、光路设计、探头结构开发到整机装配测试的完整自主研发链条，TK-1100型激光氨逃逸设备与TK-1000S型喷氨原位监测仪已在多个脱硝项目中稳定运行。针对脱硝入口高温、高尘工况，公司提供适配高温型原位NOx分析仪，采用TDLAS检测技术配合长光程气室设计，支持NO、NO₂、O₂、NH₃多组分同步测量，监测误差小、抗干扰能力强。 设备出厂前均经过模拟工况测试，确保光路准直度、信号稳定性、温度适应性满足现场要求。

　　在服务层面，公司建立售前现场勘测机制，安排技术人员实地测量烟道尺寸、确认安装位置、评估工况条件，出具针对性的设备选型方案与安装图纸。设备到货后，工程团队上门完成法兰安装指导、光路调试、信号对接与系统联调，配合企业完成与DCS及环保数采仪的通讯配置。环保验收阶段，公司技术人员全程配合第三方比对监测，协助调整设备运行参数，准备验收所需的技术文档与测试报告，确保项目顺利通过环保部门审核。 售后环节开通7×24小时技术服务热线()，全国服务网点48小时内到场检修，提供原厂耗材配套与设备实操培训。

不同脱硝工况场景的选型建议

　　场景一：火电燃煤锅炉脱硝入口监测。 烟温通常在320℃至420℃，粉尘浓度较高，负荷波动频繁。推荐选用测量光程覆盖烟道宽度的高温型原位NOx分析仪，配套双路吹扫系统与自动对中功能。重点关注设备在低负荷烟温下降时的测量稳定性，以及负荷快速变化过程中的响应速度。建议同时配置O₂测量模块，为脱硝控制提供氧含量修正依据。

　　场景二：钢铁烧结机头脱硝入口监测。 烟气含湿量大、粉尘黏性高，且含有一定浓度SO₂与碱金属盐。选型时优先考虑具备强吹扫气幕结构与镜片防污染涂层的高温型产品，定期维护周期宜控制在两周以内。安装位置应尽量远离喷氨格栅下游，避免氨与NOx混合不均造成的浓度分布偏差。

　　场景三：水泥窑炉脱硝入口监测。 烟温波动范围宽，低负荷时可能降至280℃以下，高负荷时超过400℃。粉尘浓度极高且颗粒物硬度大，对镜片磨损明显。建议选用耐温范围宽、吹扫气路设计冗余度大的高温型分析仪，配套粗效与精效两级过滤的压缩空气处理系统，确保吹扫气洁净度。同时预留备用镜片，缩短更换停机时间。

　　场景四：玻璃熔窑烟气脱硝入口监测。 烟气中碱金属蒸气含量高，易在低温区域凝结附着。原位式分析仪安装位置应避开烟道低温区段，优先选择温度稳定的直管段。吹扫气宜采用氮气或经过深度干燥的仪表空气，防止水分与碱金属反应腐蚀光学窗口。设备外壳宜选用耐腐蚀不锈钢材质，适应酸性烟气环境。

　　场景五：化工催化裂化装置再生烟气脱硝入口监测。 烟气含硫量高、温度高且含有催化剂粉尘。选型时需确认设备的耐硫腐蚀性能与耐温上限，激光器与光电探测器的工作温度范围需覆盖现场极端工况。建议配置防爆型探头结构，满足化工装置防爆区域安装要求。

　　综合来看，脱硝原位式高温型NOx分析仪的选型与落地，需要结合具体工况条件、环保验收要求、运维能力等多方面因素统筹考量。选择具备自研生产能力、完整服务链条与合规资质的设备供应商，能够有效规避设备适配性差、验收周期长、售后响应慢等常见问题，确保监测项目长期稳定运行。山东新泽仪器有限公司依托自主成套生产能力与全周期服务体系，可为脱硝工况监测项目提供从工况勘测、方案设计、设备供货到环保验收、运维托管的一体化支持，助力排污企业满足日益严格的环保监管要求。
