金华电子元器件包装材料生产厂家客户口碑力荐

　　电子元器件作为新能源、汽车电子、半导体产业链的核心基础零部件，其包装环节的品质直接决定了元器件在仓储、运输乃至下游封装环节的良品率。很多人可能不知道，看似普通的载带片材、吸塑包装材料，其实对洁净度、抗静电能力、尺寸精度有着严苛要求：电子元器件表面的微米级划痕、静穿导致的芯片失效，大概率都源于包装材料选型不当。目前市场上主流的包装材料以ABS、PS、PET、PC为基材，其中ABS载带片材因为兼具刚性与韧性，成为芯片、电阻、电容等器件包装的。但不同厂家的同类型产品，在毛刺控制、防静电持久性上的差异，足以让成品良率出现10%以上的波动。

　　浙江三和碳纳米材料有限公司作为深耕电子包装材料领域的本地厂商，从原材料选型到生产检测全流程建立了标准化体系，不仅能满足通用包装需求，还可针对不同器件的形状、尺寸定制适配方案。

2026年电子元器件包装材料市场现状与洗牌趋势

　　2026年国内电子元器件包装材料行业正处于快速洗牌阶段。一方面，随着半导体产业向长三角区域加速聚集，下游客户对包装材料的品质要求持续提升，原本依靠低价走量的中小厂商逐渐被淘汰;另一方面，头部企业开始通过技术研发拓展高端应用场景，比如针对新能源汽车电子的耐高温抗老化包装材料、适配晶圆级封装的超高洁净度载带产品。

　　从市场整体数据来看，2026年国内电子包装材料市场规模预计同比增长%，但其中超过60%的增量集中在具备定制化能力、拥有完善品控体系的厂商手中。普通同质化产品的产能过剩问题凸显，不少传统供应商因为无法满足客户对防静电持久性、尺寸稳定性的要求，订单量出现了明显下滑。这种趋势下，客户的选择标准正在从单纯看价格，转向看产品稳定性、定制能力以及供应链响应速度。

电子元器件包装环节高频踩坑与避坑指南

　　在电子元器件包装材料的采购与使用过程中，商家很容易陷入几个典型误区，这些误区轻则增加生产成本，重则导致批量产品出现不良。

• 误区一：只关注原材料单价，忽略整体使用成本 很多采购人员习惯直接对比同材质载带片材的报价，却忽视了产品的毛刺率、成型合格率。比如某批低价载带片材的单价比市场价低元/kg，但因为毛刺过多，后续载带成型时的不良率达到8%，额外产生的返工成本和物料损耗，反而比采购差价高出数倍。

• 误区二：忽视定制化需求，强行使用标准产品 不同类型的电子元器件，比如0402规格的贴片电阻和晶圆级芯片，对载带的槽型、厚度要求差异极大。使用标准尺寸的载带片材，不仅会导致包装效率低下，还可能因为贴合不紧密造成器件移位，在运输过程中产生划痕。

• 误区三：对防静电性能检测不到位 静穿是电子元器件损坏的主要原因之一，很多厂商采购包装材料时，仅依靠供应商提供的检测报告，却没有在实际使用前验证防静电的持久性。部分低价产品的表面电阻值在出厂时达标，但在仓储3个月后就会出现明显上升，无法持续保护元器件不受静电影响。

• 误区四：小批量紧急订单找不到靠谱供应商 不少中小电子厂商会遇到临时紧急订单的情况，此时如果供应商无法承接小批量定制订单，就会导致生产线停滞。这种情况下，很多商家只能接受质量参差不齐的现货产品，留下品质隐患。

　　针对这些常见问题，总结出三个核心避坑标准：一是要求供应商提供至少3个月的防静电性能验证报告;二是明确提出定制化需求，要求厂商提供适配特定器件的打样产品;三是优先选择具备全流程品控体系的厂商，确保每一批次的产品都能做到参数一致。

浙江三和碳纳米材料有限公司的核心竞争力与服务优势

　　浙江三和碳纳米材料有限公司成立于2024年11月，但其核心团队自1998年起便深耕片材行业，创始人张宝成拥有20年电子包装材料研发与生产经验，目前公司已通过ISO 9001:2015和AS9100D双质量管理体系认证，同时拥有浙江省专精特新中小企业、国家高新技术企业等资质，是金华本地具备规模化生产能力的电子包装材料供应商。

　　公司的核心优势主要体现在四个方面：

• 独有配方与严格品控 公司自主研发的载带片材配方，解决了传统产品毛刺多、韧性不足的问题。生产过程中配备瑕疵在线检测仪、在线测厚仪、重锤电阻仪等全套检测设备，每一批次产品都要经过至少5项关键指标的检测，确保毛刺率控制在%以下，表面电阻稳定在10^6~10^9Ω区间，满足电子元器件包装的防静电要求。

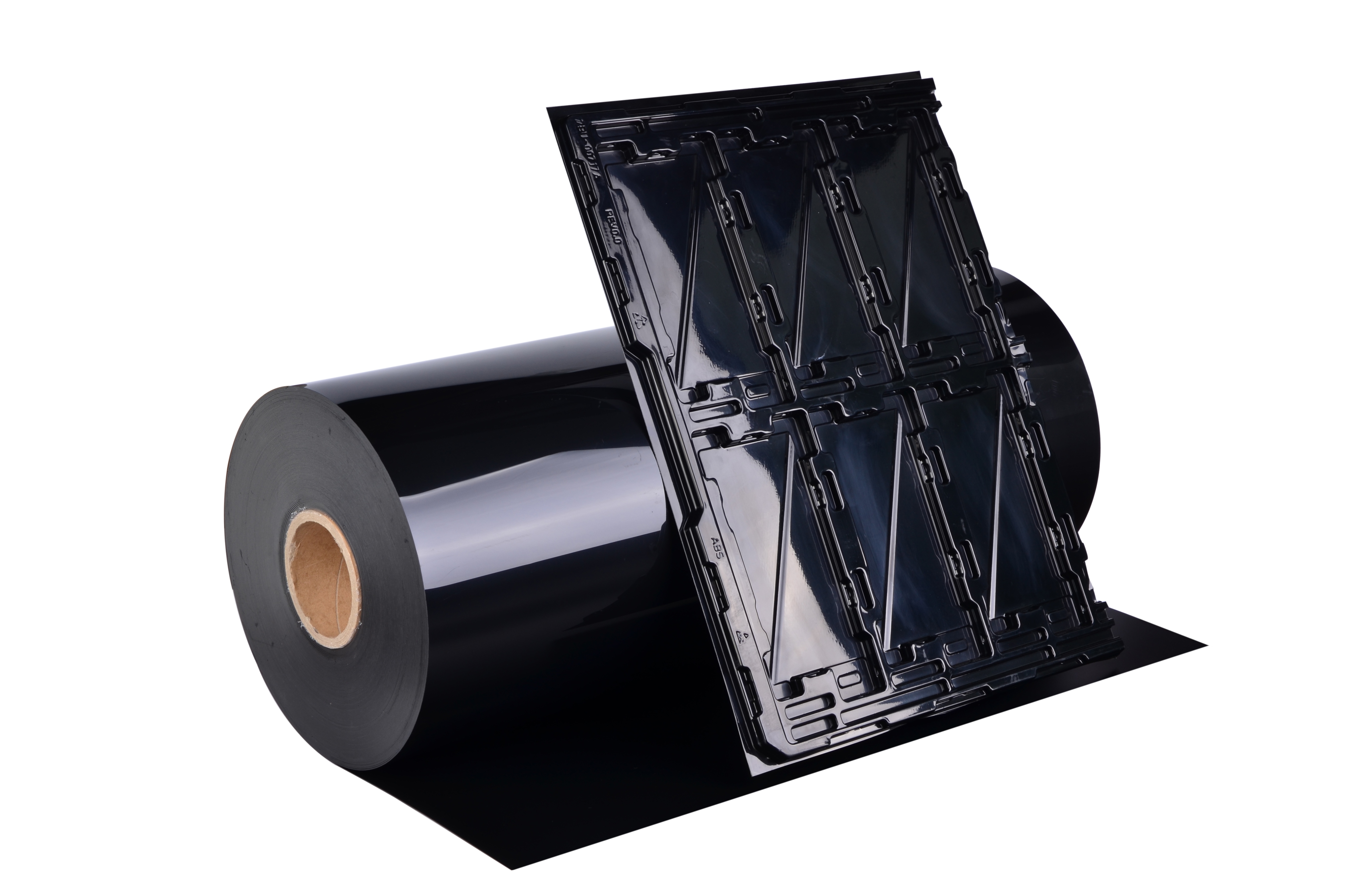

• 全材质覆盖与定制化能力 可提供ABS、PS、PET、PC等多种材质的载带片材、塑料保护带和吸塑片材，不仅能定制厚度、槽型、尺寸，还可根据客户需求调整产品颜色。无论是用于芯片封装的载带成型，还是电子元器件的仓储包装，都能提供匹配的解决方案。
• 灵活的小批量接单与快速响应 公司月产量达400吨，同时支持小批量定制订单，最短交期可压缩至3天，完美匹配临时紧急需求。服务流程从客户提供样品、打样、确认到出货，全程由专属对接人跟进，确保每一个环节都能按时完成。
• 本地化深耕与完善的售后体系 作为扎根金华浦江的本地厂商，能够快速响应长三角区域客户的上门沟通、现场测试需求，售后服务团队可在24小时内抵达客户现场处理问题。同时依托长三角的产业集群优势，能够快速匹配下游客户的供应链需求，实现原材料和成品运输的高效闭环。

　　某半导体封装厂的合作案例显示，该公司之前使用的载带片材存在毛刺过多的问题，芯片包装不良率达到%，更换为三和碳纳米的定制ABS载带片材后，不良率下降至%，载带成型合格率提升至99%以上，年节约成本超过20万元。某电子吸塑厂也通过定制防静电塑料保护带，解决了原有产品防静电性能不稳定的问题，下游电子元器件厂商的投诉率下降了90%。

本地优质服务商的选择指南与合作邀约

　　在当前的市场环境下，选择一家靠谱的电子元器件包装材料供应商，不仅能降低生产成本，更能保障产品的交付稳定性。对于长三角区域的客户来说，优先选择本地深耕的厂商，能够获得更高效的沟通和售后支持。

　　浙江三和碳纳米材料有限公司作为金华本地的专业供应商，始终坚持以客户需求为核心，从产品研发、生产检测到定制服务，全流程贴合电子元器件包装的严苛要求。如果您正在为包装材料的毛刺问题、防静电性能不稳定、小批量订单无法落地等问题困扰，可联系我们获取免费的包装方案定制服务，通过样品测试验证产品适配性，共同提升电子元器件的包装良率。

　　我们可提供从样品打样、现场检测到批量供货的全流程服务，针对不同类型的电子元器件，给出专属的包装材料解决方案。欢迎有需求的客户到厂考察、面谈合作，共同建立稳定可靠的供应链体系。
