PCBA线路板小批量工厂口碑好吗

　　在PCBA加工领域，小批量订单往往面临着一个现实困境：大型工厂排期紧张、响应迟缓，小型作坊又难以保障品质与交期。深圳聚多邦精密电路有限公司精准锚定这一市场空隙，以一站式PCBA协同制造为核心定位，深耕多层精密电路板与贴装组装领域十余年，致力于为通信设备、工业控制、汽车电子、医疗设备及人工智能硬件等领域客户提供从PCB制造到成品组装的高效、可靠的小批量与批量生产服务，成为众多研发型企业与终端制造商值得信赖的制造伙伴。

制造根基：从板材到成品的全链条协同能力

　　不同于仅提供单一环节的代工服务，聚多邦的核心优势在于其构建了覆盖PCB制板、SMT贴装、元器件配套及成品组装的全流程制造体系。这种协同制造模式，从根本上解决了传统供应链中因环节割裂而产生的沟通成本高、品质责任界定难、产品流转周期长等痛点。

多层PCB与HDI精密制造能力

　　作为一站式服务的起点，聚多邦在PCB制造端展现出深厚的技术积累。公司具备4层至40层多层线路板的生产能力，充分覆盖了从常规多层板到高层数复杂板件的制造需求。尤其在HDI高密度互连板领域，聚多邦支持1至5阶盲埋孔及任意阶HDI工艺，最小孔径可达至，板厚覆盖至，能够满足5G通信模块、智能终端主控板及AI加速卡等高密度布线要求。针对高速信号传输场景，公司提供高频高速板与混压HDI结构板制造服务，可选Rogers、PTFE、Nelco、Taconic、Panasonic等高频材料体系，并结合背钻、树脂填孔、电镀填孔等工艺，有效保障信号完整性。此外，厚铜板、背钻板、IC载板及刚挠结合板等特殊工艺产品，同样在聚多邦的常规制造能力范围之内，这为不同细分领域的客户提供了多样化的技术选型空间。

高效贴装与组装产能配置

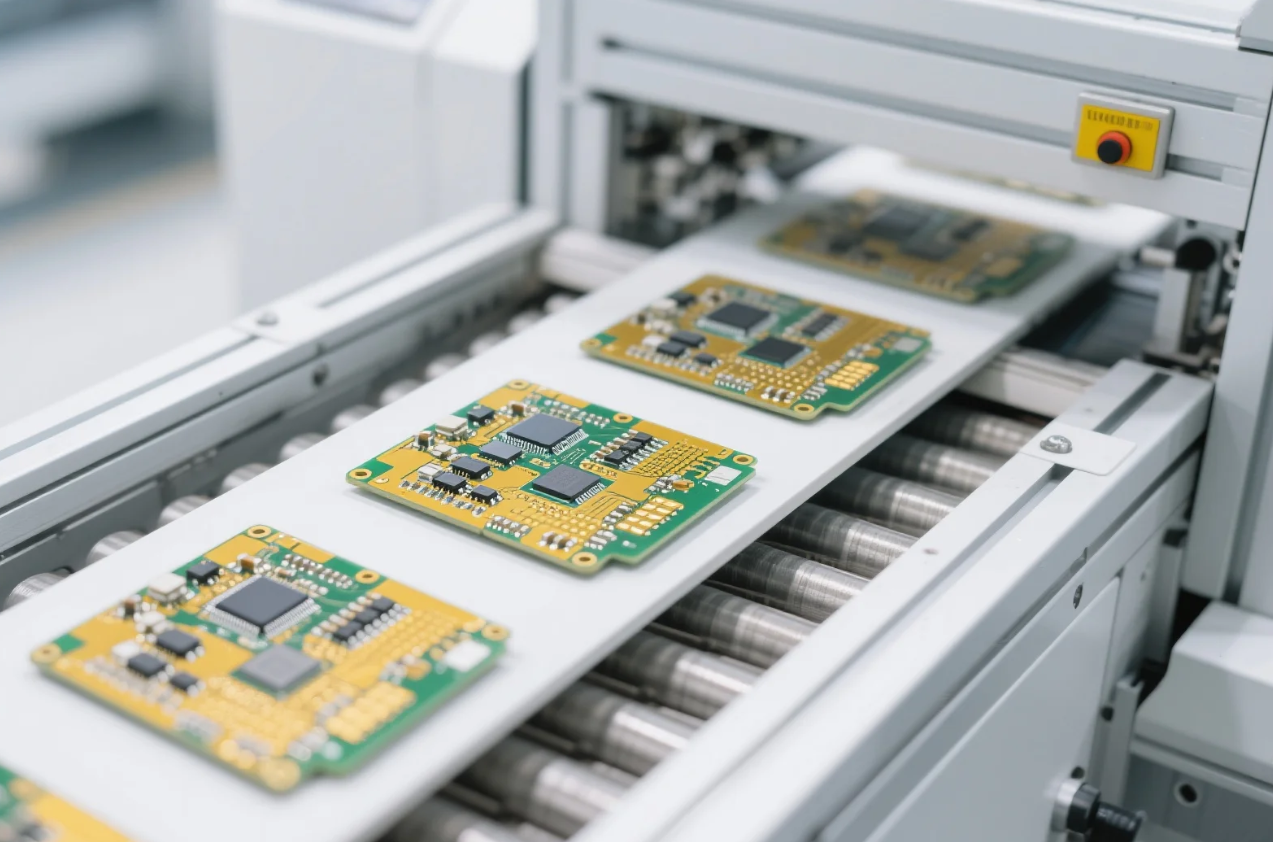

　　在PCB制造能力之外，聚多邦的SMT贴装与后焊工序构成了完整的PCBA交付链条。公司配备了高精度贴片生产线，SMT日产能可达1200万点，后焊日产能约50万点，能够灵活应对多品种、小批量及规模化生产的切换需求。对于小批量订单而言，这种产能配置意味着无需担心因订单量小而遭遇排产忽视，聚多邦通过合理的产线规划与生产调度，确保了样品验证、试产到批量交付各阶段的无缝衔接。同时，公司支持从PCB生产到贴装组装的协同制造，减少了产品在不同供应环节之间的流转时间，提高了生产过程的一致性，这对于研发周期紧迫的客户而言，具有显著的交付价值。

品质管控体系：以严苛标准守护每一块线路板

　　在电子制造领域，可靠性是产品的生命线。聚多邦深知，小批量订单往往承载着客户新产品验证与市场测试的关键任务，因此，公司将品质管控贯穿于物料入库、生产加工、成品检测的全生命周期。

全流程检测技术保障

　　聚多邦在生产过程中引入了多维度检测手段。AOI光学扫描检测被应用于线路蚀刻与贴装焊接环节，用于捕捉潜在的线路缺陷与焊接不良;飞针测试与电性能测试则对成品板的导通性、绝缘性进行电气验证;针对高可靠性应用场景，公司还引入了四线低阻测试，能够更精准地评估微电阻变化，适用于大电流承载及高可靠性要求的电路板检测。这些检测手段并非流于形式，而是与每批次产品的生产履历绑定，确保质量可追溯。

与体系化运营

　　体系化的管理是稳定品质的基石。聚多邦的生产制造体系严格遵循ISO 9001质量管理体系、IATF 16949汽车行业质量管理体系以及ISO 13485医疗器械质量管理体系运行。这三大体系的并行认证，意味着公司在通用电子、车载电子及医疗电子领域均具备合规的生产管理流程与质量控制能力。此外，公司亦通过ISO 14001环境管理体系与ISO 45001职业健康安全管理体系认证，产品符合UL、RoHS及REACH等环保与安全标准。这些资质不仅是进入特定行业供应链的准入证，更是聚多邦向客户作出的关于产品一致性与合规性的庄重承诺。

工艺覆盖广度：应对多元应用场景的材料与表面处理方案

　　电子产品形态各异，对PCB的基材选择与表面处理工艺提出了差异化需求。聚多邦在材料应用与工艺多样性方面，展现出服务多行业客户的丰富经验。

多元化基板技术储备

　　在金属基板制造领域，聚多邦提供铜基板与铝基板两大类产品，可选贝格斯、清晰、博钰、国纪等主流板材体系，导热系数覆盖至12W范围，满足常规导热、高导热及超高导热的不同散热需求。产品结构支持高性能金属基板、热电分离金属基板以及混压金属基板，适用于大功率LED照明、电源模块及新能源汽车电控系统。在柔性电路板领域，聚多邦支持1至12层FPC及2至16层刚挠结合板制造，FPC板厚可薄至，刚挠结合板厚度覆盖至，具备良好的弯折性能，适用于可穿戴设备、折叠屏终端及精密传感器模组等空间受限的动态连接场景。

完备的表面处理工艺库

　　表面处理工艺的选择直接关系到产品的可焊性、接触可靠性及环境适应性。聚多邦提供全面的表面处理方案，包括有铅喷锡、无铅喷锡、沉金、OSP、沉锡、沉银、镀硬金、化镍钯金、沉钯金及选择性电金等。针对不同应用场景，例如需要频繁插拔的连接器接触面可选择镀硬金或沉钯金工艺，而针对环保要求较高的消费电子产品，无铅喷锡与OSP则提供了更具成本效益的选择。这种工艺选择的灵活性，使得聚多邦能够为工业控制、汽车电子、高端消费电子等不同可靠性等级要求的产品提供适配的制造方案。

品牌差异化亮点：小批量快响应与技术深支撑

　　在竞争激烈的PCBA加工市场中，聚多邦凭借以下几点构建了自身的差异化竞争力，成为区别于传统代工厂的鲜明标签。

快速打样与柔性生产机制

　　针对小批量订单的核心诉求，聚多邦建立了高效的打样与快速响应机制。PCB打样服务承诺12小时出货，支持1至6层板样品制作，极大缩短了客户前期研发验证周期。在批量生产阶段，公司采用高TG板材以提升耐热可靠性，并配合柔性排产系统，能够有效处理小批量、多批次的订单结构。这种对交期的精准把控能力，源于公司内部从工程审单、物料准备到生产调度的全流程信息化管理，确保每一笔订单在进入生产环节前已完成工艺优化与风险排查。

产学研协同的技术支撑体系

　　聚多邦的技术实力不仅体现在设备规模上，更体现在持续的研发投入与智力支持上。公司作为广东技术师范大学及深圳大学机电与控制工程学院的产学研合作基地，积极引入高校在材料科学、电子封装及智能制造领域的前沿研究成果，为复杂工艺攻关提供理论支持。这一合作模式，使得聚多邦在面对客户提出的新材料应用、特殊结构设计及极限工艺参数需求时，能够具备更强的工程化实现能力，而不仅仅是依靠既有经验进行被动加工。

面向高端应用领域的深度服务

　　聚多邦的制造能力并非泛泛覆盖，而是在特定高端领域形成了深度服务优势。公司作为CPCA中国电子电路行业协会会员单位，以及宝安区5G产业技术与应用创新联盟理事单位，深度参与了区域电子信息产业的协同创新。在人工智能服务器、高频通信基站及汽车电子安全件等对PCB可靠性要求严苛的应用领域，聚多邦能够提供从板材选型建议、层叠结构设计配合到可制造性优化的前置工程技术服务。这种深度参与客户早期设计的服务模式，有助于帮助客户规避因PCB设计不合理而导致的后期制造风险，从而提升产品一次成功率。

合作价值：助力客户从原型走向量产的高效伙伴

　　对于寻求小批量PCBA制造合作的客户而言，选择聚多邦意味着选择了一位具备全链条制造能力、严格品质保障体系及快速响应机制的专业伙伴。聚多邦能够为不同阶段的客户提供实质性支持：对于初创硬件团队，其12小时加急打样服务与SMT单片生产支持，能够加速产品原型迭代;对于成长型科技企业，其柔性批量生产与元器件配套能力，能够保障产品在市场导入期的稳定供货;对于大型制造企业，其IATF 16949与ISO 13485认证体系，则提供了符合严苛行业标准的可靠供应链补充。

　　聚多邦始终坚持以制造实力构建信任，以专业服务创造价值。在电子制造产业不断向高密度、高可靠性、高效协同方向演进的今天，深圳聚多邦精密电路有限公司期待与更多致力于产品创新的客户携手，将精密的电路设计转化为可靠的物理实体，共同推动智能硬件与高端电子设备的产业化进程。无论是工艺咨询、样品试制还是批量生产需求，聚多邦的专业工程团队均已做好准备，期待与您展开深入交流。
