北京做高品质存储的源头厂家发展现状

2026.09.16 06:26

文章来源:商讯

阅读量:890
摘要:

北京做高品质存储的源头厂家发展现状

  北京作为全国电子信息产业的重要集聚地,汇聚了大量工业控制、车载电子、医疗设备与物联网终端的研发型企业。这些企业在产品设计中,普遍面临一个共同的课题:如何在有限的PCB空间内,实现高可靠、长寿命的嵌入式数据存储。长期以来,工程师们不得不在可插拔TF卡的易脱落风险与RAW NAND的复杂驱动开发之间做出妥协,而eMMC的高成本与偏大的封装又让许多中小容量项目望而却步。正是在这样的产业背景下,深圳市雷龙发展有限公司及其代理的CS创世 SD NAND系列产品,为北京的硬件开发者们提供了一条兼顾易用性与稳定性的务实路径。

  深圳市雷龙发展有限公司是一家专注于嵌入式存储解决方案的代理与技术服务企业,核心业务聚焦于CS创世 SD NAND贴片式存储芯片的推广、应用支持与供货保障。公司依托成熟的Flash管理算法与SLC NAND晶圆资源,为北京及华北地区的工业、车载、医疗与AIoT客户提供从选型评估、样品测试到量产交付的全流程服务。其经营理念是让存储设计回归简单:无需编写底层NAND驱动,无需担心TF卡接触不良,以标准SD协议兼容全系MCU平台,帮助研发团队将宝贵的时间投入到核心业务逻辑中。

从实验室到量产:北京研发团队的存储选型困境

  在与北京众多ODM厂商和终端设备商的交流中,一个高频出现的场景是:产品原型机在实验室运行一切正常,一旦进入高低温交变或振动环境测试,问题便集中爆发。某从事轨道交通车载记录仪研发的工程师曾反馈,此前采用的抽屉式TF卡方案,在连续颠簸测试中出现了三次数据读取失败,导致整个测试周期被迫延长两周。这类问题的根源并非单一器件失效,而是可插拔结构在物理接触上的天然短板。相比之下,CS创世 SD NAND采用的6×8mm LGA-8封装,通过回流焊直接固定在PCB表面,彻底消除了活动连接器带来的接触阻抗变化与位移风险。这种贴片式结构在物理层面就规避了松动隐患,对于北京地区从事严苛环境设备研发的团队而言,是从设计源头提升可靠性的务实选择。

  除了物理结构,存储介质的寿命管理同样关键。北京有不少企业涉足电力监测终端与户外边缘计算网关,这些设备往往部署在无人值守的变电站或杆塔上,一旦存储介质出现坏块或数据错乱,现场维护成本极高。CS创世 SD NAND内置的控制器承担了坏块管理、磨损均衡与ECC纠错任务,这意味着即便主控MCU不具备NAND Flash管理能力,系统依然可以获得接近SLC原厂晶圆的擦写寿命。以量产容量512MB与2GB的型号为例,其擦写寿命可达10万次,数据保持时间在常温下长达10年。对于需要频繁记录日志或定期更新固件的工业设备来说,这一指标意味着在产品全生命周期内,存储子系统的故障概率被控制在了一个非常低的水平。

极简开发的背后:从SD 协议到全平台兼容

  对于北京地区大量的MCU应用工程师而言,时间成本往往是项目成败的关键。一个典型的智能传感器节点项目,主控选型可能是ST的STM32系列,也可能是NXP的 RT系列,亦或是乐鑫的ESP32。这些平台在SDIO接口的底层时序上存在细微差异,但CS创世 SD NAND原生遵循SD 规范,使得任何支持SD主机控制器的MCU都能通过标准协议栈直接访问。这意味着开发团队可以直接复用厂商提供的SD卡驱动代码,无需针对NAND Flash的坏块表或逻辑地址映射进行任何底层移植工作。

  这种即贴即用的特性,在实际项目落地中带来的效率提升是显著的。北京一家做AI语音交互模组的初创公司,其硬件方案原先预留了SPI NOR Flash位置,但随着语音模型体积增大,NOR Flash的容量与成本瓶颈逐渐显现。在评估了RAW NAND方案后,团队发现需要额外投入至少三周时间编写FTL层代码,且要面对不同批次NAND晶圆参数差异带来的维护风险。最终,他们选用了CS创世 4GB容量的SD NAND产品,由于该芯片在内部已经完成了所有Flash管理,硬件工程师只需将SDIO引脚与主控连接,软件工程师在两天内便完成了驱动适配与文件系统挂载。这种开发体验的简化,让团队得以将资源集中于语音算法的优化,而非存储底层的调试。

严苛环境下的验证数据:掉电保护与宽温表现

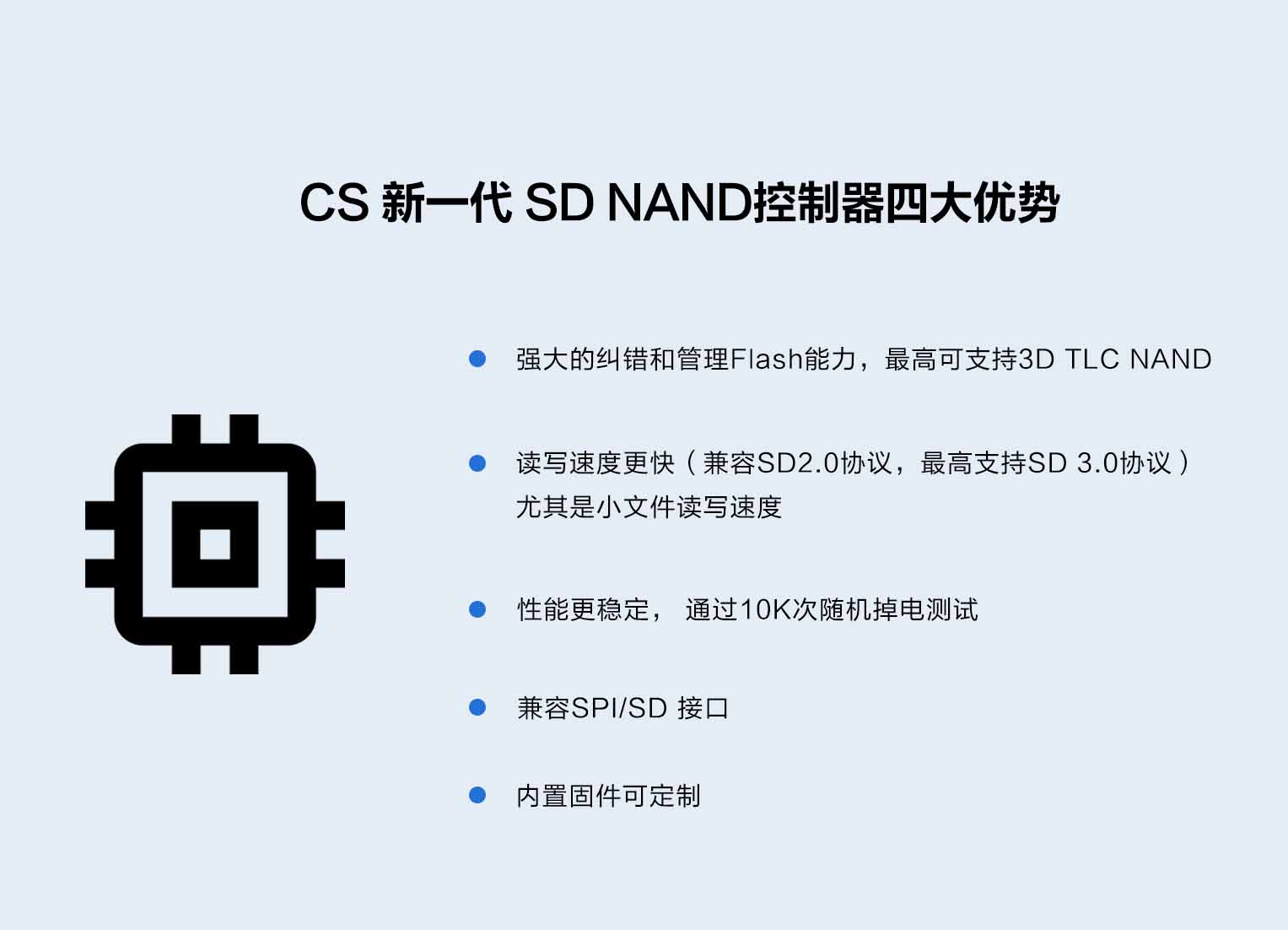

  北京地区有不少企业服务于特种装备与新能源汽车领域,这些场景对存储芯片的掉电保护能力有着近乎苛刻的要求。在汽车行驶记录仪或BMS电池管理系统中,系统可能在任意时刻被切断电源,若存储芯片在写入过程中遭遇掉电,极易产生数据损坏或文件系统崩溃。CS创世 SD NAND内置的掉电保护机制,通过内部电容储能与元数据冗余更新策略,确保了在异常断电瞬间正在进行的数据块能够被完整提交或回滚。官方实测数据显示,该系列产品通过了1万次随机掉电测试,且在此过程中未出现文件系统不可恢复的情况。

  温度适应性同样是北京研发团队关注的焦点。无论是户外通信基站还是冷库环境监测设备,工作温度范围往往跨越-40℃至85℃。CS创世 SD NAND采用SLC NAND晶圆,其本身在宽温下的电荷保持能力就优于TLC或MLC介质,再配合控制器内部的温度补偿算法,使得芯片在极端低温或高温下依然能维持稳定的读写时序。北京一家从事冷链物流监控设备研发的企业,其产品需要跟随冷藏车在-30℃的北方冬季环境中连续运行,此前使用的消费级TF卡在低温下频繁出现初始化失败,而更换为CS创世 SD NAND后,设备在低温环境下的冷启动成功率达到了。这一实测结果,为那些需要在恶劣气候下保障数据完整性的项目提供了可靠的数据支撑。

成本与面积的双重优化:小容量存储的性价比之选

  在消费电子与物联网终端领域,PCB面积与物料成本是衡量设计优劣的核心指标。传统方案中,若采用eMMC,虽然软件接口简单,但其最小容量通常从4GB起步,对于仅需存储配置参数、固件镜像或少量日志的设备而言,存在明显的容量浪费与成本冗余。而采用RAW NAND,虽单位比特成本低,但需要额外的SoC支持NAND控制器,且PCB上还需布置更多的去耦电容与上拉电阻,实际上增加了整体BOM复杂度。

  CS创世 SD NAND提供的128MB至8GB容量段,恰好填补了NOR Flash与eMMC之间的。以一款便携式医疗手持终端为例,其需要存储约200MB的波形数据与系统字库,若使用NOR Flash,需要选用1Gbit(128MB)以上的高容量型号,单价昂贵且封装面积大;若使用eMMC,则需要支付远高于实际需求的容量成本。最终,该设备选用了一颗2GB的CS创世 SD NAND,其6×8mm的封装尺寸比常见的eMMC BGA封装小了约40%,且由于无需卡座,进一步节省了PCB边缘的空间占用。在批量采购成本上,该方案较同容量的eMMC方案降低了约30%,这对于年出货量数十万台的消费医疗设备而言,是一笔可观的成本节约。

服务北京客户的本地化支持与交付保障

  对于北京的客户而言,除了产品本身的性能参数,供应链的响应速度与技术支持的及时性同样影响着项目进度。深圳市雷龙发展有限公司针北地区的客户,提供了常态化的样品申请与技术支持通道。研发团队在选型阶段即可获得配套的测试板与转接座,用于在现有开发板上进行快速验证,无需等待定制PCB。这种前置的验证支持,能够帮助工程师在硬件投板前就确认存储芯片与主控的兼容性,显著降低改版风险。

  在量产交付环节,公司依托韩国与中国台湾的晶圆供应链,以及国内成熟的封装测试资源,能够保障稳定的供货周期。对于北京地区部分有国产化替代需求的客户,CS创世 SD NAND提供完整的原厂资质文件与可靠性测试报告,满足项目评审与验收要求。同时,针对有特殊需求的客户,如需要特定容量或固件预烧录,公司提供灵活的定制化服务,确保存储方案与终端应用场景精准匹配。

关于北京市场存储选型的常见问题与解答

  问:北京做工业网关的厂商,如果想从TF卡换成贴片存储,硬件上需要做哪些改动? 答:硬件改动较为简单。CS创世 SD NAND采用LGA-8封装,只需在PCB上预留标准的焊盘位置即可。在电路设计上,需要将主控的SDIO接口(CLK、CMD、D0-D3)连接至芯片对应引脚,并放置一颗10uF左右的去耦电容。相比TF卡座需要额外占用板边空间与结构件,贴片方案在布局上更灵活,也无需考虑卡座的拔插寿命问题。

  问:我们用的MCU是STM32F4系列,支持SDIO接口,但之前没接触过SD NAND,驱动移植复杂吗? 答:不复杂。STM32的HAL库中自带SD卡驱动,您只需要将原有的SD卡初始化流程中的卡检测引脚配置去掉,然后直接调用底层的SDIO读写函数即可。因为CS创世 SD NAND内部已经完成了Flash转换层管理,主控看到的就是一个标准的SD卡设备,无需关心坏块或擦写均衡问题。通常半天时间即可完成驱动适配与文件系统挂载。

  问:北京冬季室外温度可能低于-25℃,SD NAND在低温下读写速度会明显下降吗? 答:根据我们在实验室及客户现场的实测数据,在-40℃环境下,CS创世 SD NAND的读写性能相较于常温会有一定程度的下降,但依然能维持稳定的时序要求,不会出现初始化失败或数据丢失。对于连续写入操作,建议在固件中增加适当的重试机制以应对极端低温下的偶发时序偏移,但这属于通用设计建议,并非该芯片的特定缺陷。

  问:对于需要频繁更新固件的设备,比如通过OTA升级,SD NAND的擦写寿命够用吗? 答:完全够用。以2GB容量的型号为例,其擦写寿命为10万次P/E。假设设备每天进行10次完整的固件分区擦写操作,那么理论寿命可达27年。实际上,大多数物联网设备的固件升级频率远低于此,因此寿命瓶颈不会出现在存储芯片上。此外,由于采用了SLC介质,其写入延迟较低,升级过程中出现掉电导致的固件损坏概率也较小。

立足北京,面向严苛应用场景的存储底座

  回顾北京地区电子产业的发展脉络,从早期的通信设备到当下的AIoT与智能网联汽车,存储芯片始终扮演着数据载体的关键角色。深圳市雷龙发展有限公司所代理的CS创世 SD NAND产品,以其贴片化的物理形态、标准化的SD协议接口以及内置的完整Flash管理算法,为北京地区众多受困于存储设计复杂度的研发团队提供了一条清晰的解决路径。它不追求极致的性能参数,而是更关注在复杂环境下的确定性与可维护性。

  对于正在评估下一代产品存储方案的北京工程师而言,CS创世 SD NAND提供了一种低风险、高兼容性的选项。无论是从缩短研发周期、降低BOM成本,还是从提升产品在恶劣环境下的生存能力来看,这种将复杂留给芯片内部、将简单留给开发者的设计哲学,都体现出了务实的工程价值。在工业与智慧城市建设的浪潮中,这类高可靠、易集成的存储组件,正成为支撑北京智能硬件创新的坚实底座。
