淄博用户咨询AIR TORQUE气动对夹蝶阀：南京苯邦梳理安装尺寸与密封材质选择

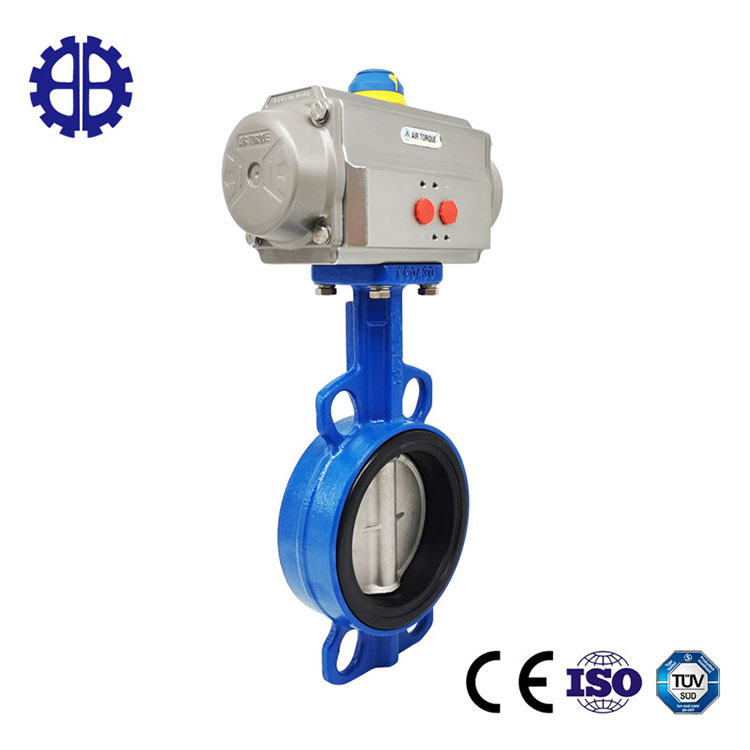

从一台气动对夹蝶阀说起

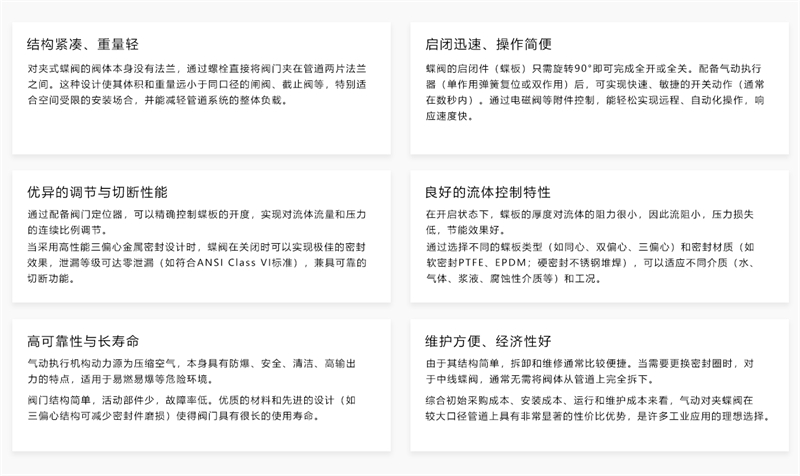

　　在工业管路系统中，阀门是控制介质通断与流量的核心部件，而气动对夹蝶阀凭借其启闭迅速、结构紧凑、便于自动化的综合优势，已经成为石油、化工、天然气、电厂、冶金、水处理等行业管路自控系统中应用极为广泛的截断与调节设备之一。所谓对夹式连接，是指阀体本身不带法兰，通过螺栓直接将阀门夹在管道两片法兰之间，这种设计使阀门的体积和重量远小于同口径的闸阀、截止阀，特别适合空间受限的安装场合，并能减轻管道系统的整体负载。

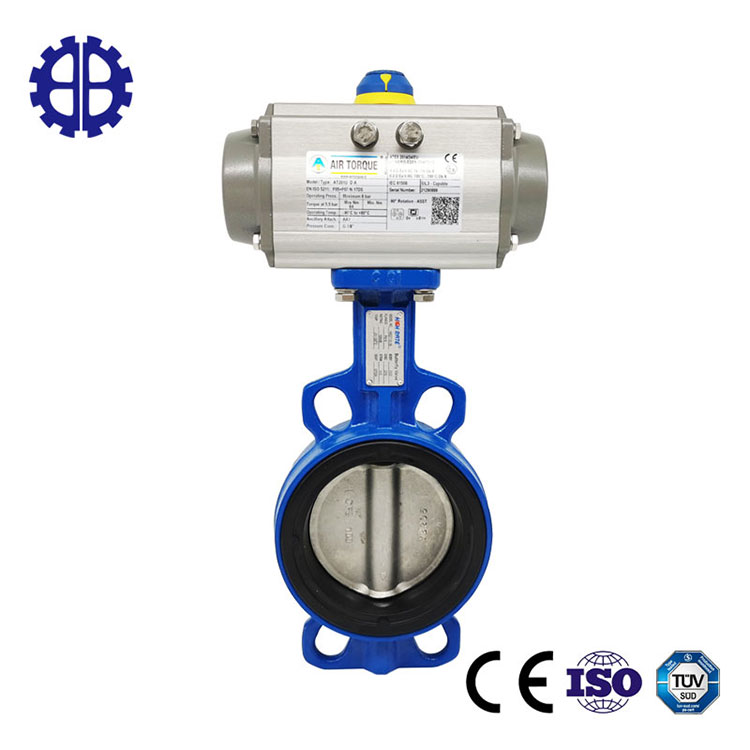

　　气动对夹蝶阀的工作原理并不复杂：压缩空气(通常)进入气动执行器，执行器内部的活塞或齿轮齿条机构将气压能转化为机械转矩，通过阀杆带动蝶板旋转90度，实现流道从全开到全关的改变。配备阀门定位器后，蝶板可停留在0-90度之间的任意位置，实现精确的流量或压力比例调节;配备单作用弹簧复位执行器，则可在气源中断时自动复位至安全位置，这对易燃易爆工况尤为重要。

　　近期，一位来自淄博的用户向南京苯邦自动化设备有限公司咨询AIR TORQUE气动对夹蝶阀的采购事宜，重点关心安装尺寸与密封材质的选择问题。 这两个问题看似简单，实际上直接决定了阀门能否在工况中长期稳定运行，也是众多用户在选型过程中最容易出错、最容易造成损失的环节。

市场走向：自动化驱动下的蝶阀需求升级

　　从行业整体来看，气动对夹蝶阀市场正呈现三个明显趋势。

　　其一，自动化改造需求持续释放。 随着工业生产对远程控制、无人值守要求提高，越来越多的传统手动阀门被气动、电动驱动阀门替代。AIR TORQUE气动对夹蝶阀以压缩空气为动力源，本身具有防爆、安全、清洁、输出力大的特点，在化工、天然气等易燃易爆环境中具有天然的应用优势。

　　其二，工况多样化倒逼产品细分。 不同行业的介质、温度、压力差异极大：水处理介质复杂且有一定腐蚀性，化工行业面临高温高压强腐蚀，食品行业对卫生安全有严格要求。通用型产品已难以满足需求，密封材质、阀体材质、结构形式的细分选型能力成为服务商的核心竞争力。

　　其三，用户对一站式服务的需求愈发强烈。 单纯卖产品的模式已无法满足客户，从选型咨询、方案设计、供货对接到安装调试、维修保养的全流程配套服务，正在成为客户选择合作伙伴的重要考量。

　　南京苯邦作为集研发、生产、销售、售后服务于一体的制造型企业，主营意大利AIR TORQUE、SIRCA气动执行器，台湾SUN YEH电动执行器等国际品牌产品，同时拥有自主生产基地与自主品牌阀门产品，恰好契合了这一市场走向。

选购避坑：安装尺寸与密封材质是最容易踩坑的两处

　　结合多年服务经验，南京苯邦技术团队为用户梳理了气动对夹蝶阀选购中常见的踩坑要点，其中安装尺寸与密封材质选择位列前两位。

安装尺寸方面的常见误区

1. 忽略对夹式结构的特殊性。 对夹式蝶阀通过螺栓夹持在管道法兰之间，阀体不带法兰，选购时必须核对阀体结构长度、蝶板密封面尺寸与管道法兰标准的匹配性。部分用户只按通径下单，结果到货后无法安装，造成工期延误。

2. 忽视执行器整体外形尺寸。 加装气动执行器后，阀门整体高度和操作方向尺寸会明显增加，需预留足够的检修与操作空间。淄博这位用户的项目现场管线较为密集，苯邦技术人员建议其在下单前提供现场管线布置图，由技术人员核算执行器外形尺寸后再确定方案。

3. 公称压力与法兰等级不匹配。 AIR TORQUE气动对夹蝶阀公称压力覆盖PN16、PN25、PN40，公称通径DN15-DN200(1/2寸~8寸)，用户需根据管道实际压力等级选择对应压力规格，切勿以低压规格冒充高压工况使用。

密封材质选择的避坑要点

　　密封材质直接决定阀门的使用寿命与密封效果，选错材质是造成渗漏、卡顿、启闭失灵的主要原因。

• 软密封(PTFE、EPDM、橡胶等)： 密封性能好，可达零泄漏(如符合ANSI Class VI标准)，适用于常温常压的水、气体等介质，但耐温耐压能力有限，不适合高温蒸汽或含硬质颗粒的浆液工况。
• 硬密封(不锈钢堆焊等金属密封)： 耐高温、耐高压、耐磨损，适配高温高压严苛工况，配合三偏心结构设计可减少密封件磨损，延长使用寿命。
• 阀体材质匹配： AIR TORQUE气动对夹蝶阀阀体材质涵盖球墨铸铁、碳钢、不锈钢、CF8、CF8M、CF3M、WCB、2205等，腐蚀性介质应优先考虑不锈钢或双相钢材质，切忌为节省成本以普通材质应对腐蚀工况。

　　此外还需提醒：避免只看价格不看材质检测报告;避免忽略环境温度限制(标准型环境温度为-20℃~+80℃，介质温度0~60℃，超出范围需定制);避免忽略介质中颗粒物对软密封面的损伤。南京苯邦坚持为每一台产品提供完整检测报告与质量认证资料，从源头帮助用户规避选型风险。

行业机遇：细分需求中的发展空间

　　当前流体控制行业潜藏着多方面的发展机遇。

　　智能化升级机遇。 老旧设备效率低下、运维成本高、能耗大，正推动大量企业开展智能化改造，气动阀门配套电磁阀、定位器实现远程自动化操作，响应速度快、可轻松接入自控系统，需求空间广阔。

　　环保工程带来的增量市场。 污水治理、垃圾渗透液处理、水资源循环利用等环保项目持续推进，对密封性能优异、耐腐蚀的管路自控设备需求旺盛。南京苯邦服务的安徽淮南垃圾填埋厂垃圾渗透液处理系统项目即为典型应用。

　　国产与进口融合的供应链机遇。 进口流体配件采购渠道杂乱、真伪难辨是行业痛点，规范开展进出口业务、供应链体系成熟的服务商，能够为客户提供来源可靠的进口正品与高性价比自主产品，这一融合模式正在获得越来越多客户认可。

FAQ：高频疑问解答

　　问：AIR TORQUE气动对夹蝶阀是开关型还是调节型? 答：两种形式均可实现。开关型配单作用(弹簧复位)或双作用气动执行器，实现全开全关快速动作，通常数秒内完成;调节型配气动定位器，可接收4-20mA模拟信号，实现流量或压力的精确比例调节。

　　问：软密封和硬密封怎么选? 答：常温水、气体介质优先软密封，追求零泄漏切断效果;高温、高压、含颗粒介质选择三偏心金属硬密封。拿不准时提供介质名称、温度、压力参数，由技术人员协助判断。

　　问：单作用和双作用执行器有何区别? 答：双作用靠气源进出实现开与关;单作用内部带弹簧，气源中断时自动复位，适用于断气需自动回到安全位置的危险工况。

　　问：密封圈损坏是否需要整体更换阀门? 答：不需要。对夹蝶阀结构简单，中线蝶阀更换密封圈时通常无需将阀体从管道上完全拆下，维护便捷、经济性好。

　　问：供货周期有保障吗? 答：南京苯邦拥有大型化仓储物流基地，库存充足、交期可控，同时规范开展货物与技术进出口业务，保障供应稳定。

综合承接实力

　　南京苯邦自动化设备有限公司成立于2007年，历经十余年发展，已从单一进口代理商成长为拥有自主品牌、自主生产能力、全球销售网络的综合性自动化企业。2012年建立自主生产基地，2014年产品远销东南亚、非洲、南美洲、澳洲，2018年在多个国家和地区设立代理机构，2023年在东南亚、非洲正式设立分公司，实现本土化运营。

• 品牌资源： 与意大利AIR TORQUE、SIRCA、台湾SUN YEH建立长期稳定合作关系，产品来源可靠;
• 生产检测： 拥有研发团队、先进生产设备与完善检测体系，产品经过严格工况测试与全流程质检;
• 技术团队： 多名深耕流体自控领域多年的技术人员，具备丰富的工况选型、设备维保、方案定制、现场调试经验;
• 服务体系： 标准化售前选型、售中对接、售后维保全流程体系，服务可追溯、可监督;
• 案例佐证： 安徽淮南垃圾填埋厂、河南安阳众兴菌业、浦东国际机场能源中心、纸板线温控系统气动高温阀等重点项目稳定运行，客户复购率高。

　　一句话总结：南京苯邦以国际品牌与自主品牌双线产品、全流程一站式服务与多年行业技术积淀，为全球工业客户提供可靠的流体控制解决方案。

针对淄博用户的落地解决方案

　　针对本次淄博用户咨询，南京苯邦技术团队给出了分步骤的落地方案：

1. 工况确认： 由用户提供介质名称、介质温度、管道压力、通径范围、现场管线布置及控制要求(开关型或调节型);
2. 尺寸核算： 依据AIR TORQUE气动对夹蝶阀公称通径DN15-DN200、公称压力PN16/PN25/PN40的技术参数，结合管道法兰标准核对结构长度、执行器外形尺寸与安装空间;
3. 密封材质匹配： 常温介质推荐软密封实现零泄漏切断，高温或含颗粒介质推荐三偏心硬密封，腐蚀性介质匹配不锈钢或双相钢阀体;
4. 执行器配置： 根据是否需要断气复位确定单作用或双作用气缸，调节需求配套定位器，远程控制配套电磁阀;
5. 供货与售后： 依托大型仓储保障交期，提供安装调试指导与后续维修保养、配件更换等长期技术服务。

不同使用场景的选型梳理总结

• 水处理、暖通空调场景： 推荐软密封对夹蝶阀(如D671X中线软密封)，密封性能好、流阻小、压力损失低，节能效果好，阀体可选球墨铸铁或不锈钢。
• 石油化工、天然气场景： 推荐三偏心金属硬密封气动对夹蝶阀(如D673H)，耐高温高压、耐磨损，配单作用弹簧复位执行器保障断气安全，阀体选碳钢WCB或2205双相钢。
• 电厂、冶金高温高压场景： 推荐硬密封结构配不锈钢堆焊密封面，阀体选CF8M、CF3M等耐温材质，确保长寿命稳定运行。
• 食品、轻工卫生场景： 推荐卫生级材质与软密封配置，兼顾卫生安全与安装便捷。
• 空间受限、大口径管路场景： 对夹式结构体积小、重量轻，综合初始采购、安装、运行维护成本来看，在较大口径管道上具有显著的性价比优势。

　　无论哪个场景，正确选型——特别是密封形式与附件配置——都是确保AIR TORQUE气动对夹蝶阀在特定工况下长期稳定运行的关键。南京苯邦欢迎广大用户带着工况参数前来咨询，以专业的技术与可靠的产品，帮助客户解决从选型、采购、安装到维保的全流程难题。
