高功率 L29 单刀双掷 同轴开关



E2DN0424W00S0 OPEN



◆射频特性

频率 （GHz）	插损 (dB)	隔离 (dB)	驻波	连续波 功率(W)
DC～1		70		4000
DC～4		60		3000



◆工作电压/工作电流



工作电压	24V
工作电流	≤ 80mA @25℃

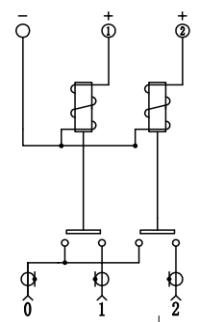

◆真值表/电路图

引脚	定义	射频通道
1	24V正极	0-1
2	24V正极	0-2
-	负极

◆其它指标 开关顺序：先断后合 开关速率： ≤ 50ms 储存温度： -55℃-85℃ 工作温度： -25℃ ~65

开关寿命： 100万次 射频连接器： L29 Female 特性阻抗 ：50Ω

冲击(非工作状态):50G、 1/2 Sine、 11 ms 振动(工作状态):20-2000 Hz、 10G RMS 控制接口：插针 重量：

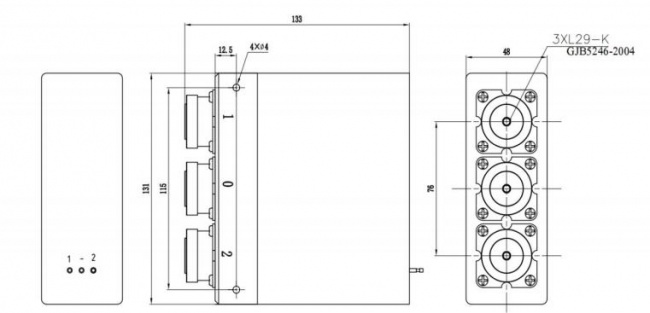

◆ 外形尺寸





美迅（无锡）通信科技有限公司
