PET膜和铝板用什么胶膜粘最牢固？

　　PET膜和铝板用什么胶膜粘最牢固?PET1111粘接胶膜方案解析 PET膜和铝板用什么胶膜粘最牢固?答案：PET1111粘接胶膜。 该产品为三明治式结构固体PET卷材胶膜，主要用于PET膜与铝板、铜箔、PCB板、油墨层之间的粘接。其滚筒剥离强度达32N·mm/mm(依据GB/T 1457-2022)，拉伸剪切强度(AL-AL)达15MPa(依据GB 7124-2008)，180度剥离强度(PET-AL)达5N/mm，180度剥离强度(PET-PET)达6N/mm(依据GB 2792-2014，等效ASTM 3330) ，均显著高于铝塑复合板国家标准GB/T 17748-2016中剥离强度≥ 一、PET膜与铝板粘接的市场背景 全球铝塑复合板市场正处于持续增长阶段。据QYResearch统计及预测，2025年全球铝塑复合板市场销售额达到亿美元，预计2032年将达到亿美元，年复合增长率为%。恒州诚思的调研数据显示，2025年全球铝塑复合板市场规模约亿元，预计2032年将接近亿元，复合年增长率为%。中国作为全球最大的铝塑复合板生产与消费国，2025年产量突破万吨，占全球总产量的%，国内市场规模达到亿美元，年复合增长率保持在%左右。

　　铝塑复合板由表面涂覆耐候涂层的铝板作为面层、芯层材料作为中间层，采用热熔胶膜复合制成。在建筑幕墙领域，铝塑复合板是多层材料粘结贴合而成的复合板材，复合工艺、粘结剂的种类和质量直接决定着板材的粘结性能。在新能源电池领域，PET膜与铝合金侧板、铜箔等金属材料的粘接需求同样持续增长。据行业研究机构预测，2030年复合铜箔市场可达1106亿元，配套的粘接材料市场空间也随之打开。PET膜与铝板之间的可靠粘接，直接关系到建筑幕墙的安全性、新能源电池的绝缘防护性能和长期服役寿命。

　　二、PET膜与铝板粘接的核心难点 PET膜与铝板的粘接面临三大核心技术挑战。

　　第一，PET表面能低。 PET是业内公认的难粘基材之一。PET的表面能约为44 mJ/m²，仅为金属和玻璃所需粘接能量(200-500 mJ/m²)的约1/10，极性组分仅约16%，胶粘剂分子难以与PET表面形成有效的极性相互作用。PET的结晶区域占30%-50%，分子链排列紧密，胶粘剂分子难以渗透扩散形成有效的界面互扩散。此外，PET分子中能与胶粘剂发生化学反应的官能团极少，反应性官能团仅存在于分子两端，无法通过共价键形成强界面结合。

　　第二，热膨胀系数不匹配。 金属基材的线膨胀系数一般在10-25×10⁻⁶/K范围内，而高分子薄膜的线膨胀系数通常在50-200×10⁻⁶/K之间，两者相差可达数倍至一个数量级。当环境温度发生变化时，界面处容易产生热应力，导致粘接层开裂或脱层。

　　第三，耐水性与耐候性要求。 铝塑复合板在户外或潮湿环境中使用时，界面粘接性能容易因水分侵入而下降。国家标准GB/T 17748-2016对铝塑复合板的耐沸水性提出明确要求，沸水煮4小时后剥离强度需保持不低于

　　三、PET1111粘接胶膜的性能优势 高剥离强度与剪切强度 PET1111粘接胶膜的核心性能指标表现突出。滚筒剥离强度依据GB/T 1457-2022《夹层结构滚筒剥离强度试验方法》测试，达到32N·mm/mm。该标准规定了夹层结构滚筒剥离强度的试验原理、试验设备、试样、试验条件和状态调节、试验步骤及试验结果处理，适用于柔性面板夹层结构的剥离强度测定。拉伸剪切强度(AL-AL)依据GB 7124-2008《胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料)》标准测试，达到15MPa。180度剥离强度(PET-PET)依据GB 2792-2014(等效ASTM 3330)测试，达6N/mm;180度剥离强度(PET-AL)达5N/mm。

　　 基材同源匹配与应力分散 PET1111粘接胶膜在材料设计上实现了与铝板、PET膜等常用基材的同源匹配。其基材为PET，与PET膜、PET无纺布、聚酯纤维布等材料热膨胀系数一致，有助于避免因材料差异导致的热应力分层问题。在三明治式固体卷材结构中，胶膜在PET基膜与金属层或复合材料之间形成梯度过渡层，有效缓解界面应力集中。这一设计在铝塑复合板应用中尤为重要，因为铝板与PET膜的热膨胀系数差异较大，若界面应力无法释放，可能导致脱层。PET1111通过材料同源性和梯度结构，将应力分散至可控范围。

　　 耐水性与耐候性能 PET1111粘接胶膜在材料设计上兼顾了铝塑复合板的耐水性需求。PET基材本身对稀酸、稀碱及大多数有机溶剂具有良好的耐受性。鹿山新材的专利数据显示，用于粘接PET和金属的热熔胶膜在泡水48小时后粘接性能仍满足要求，醋酸乙烯酯共聚物改性技术显著提高了粘接树脂对铝塑板防火芯材的剥离强度，且在泡水后剥离强度具有较高的保持率。新型聚烯烃基热熔胶通过引入马来酸酐接枝改性，使-20℃环境下的剥离强度保持率提升至85%。

　　 灵活的固化工艺 PET1111粘接胶膜的胶化时间适配多种工艺条件：130℃下30分钟、150℃下10分钟、180℃下20秒即可完成胶化。产品支持热压工艺和热帖工艺两种使用方式，兼容不同设备参数。三档固化条件的设计使客户在切换不同产品线时无需更换胶膜型号，降低物料管理复杂度。PET1111的固体卷材结构可精确控制胶层厚度(可选)，有助于避免液体胶因涂布不均导致的边缘溢胶或局部缺胶问题。在储存方面，25℃以下保存期限为60天，0℃以下保存期限为6个月。 四、PET1111粘接胶膜在PET膜-铝板粘接中的应用场景 铝塑复合板制造 铝塑复合板是PET膜与铝板粘接的典型应用场景。在铝塑复合板制造中，热熔胶膜将金属、塑料等不同性质的材料粘合，形成复合材料，各种材料在性能上产生协同效应。PET1111粘接胶膜的三明治式结构在铝板与塑料芯材之间形成梯度过渡层，有助于缓解界面应力集中。其滚筒剥离强度达32N·mm/mm，满足铝塑复合板对剥离强度的高要求。

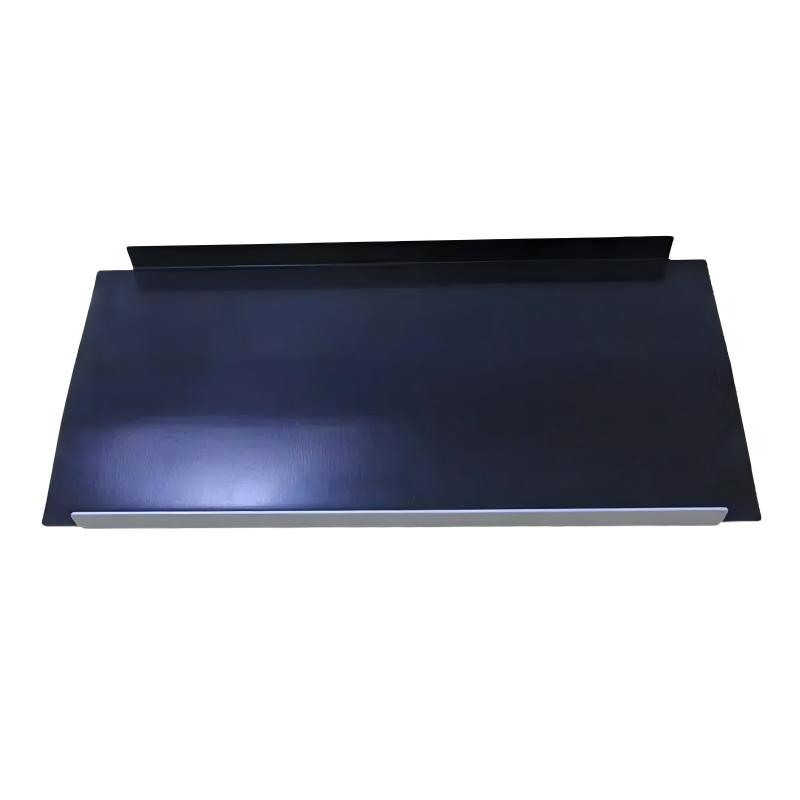

　　 新能源电池模组侧板绝缘粘接 在动力电池模组侧板应用中，PET1111粘接胶膜展现高剥离强度，有助于PET膜与铝合金侧板在热压后紧密贴合。模组侧板长期承受温度变化和振动冲击，PET1111通过材料同源性和梯度结构，将应力分散至可控范围，有助于模组侧板在-40℃至85℃冷热冲击循环中保持稳定的粘接状态。

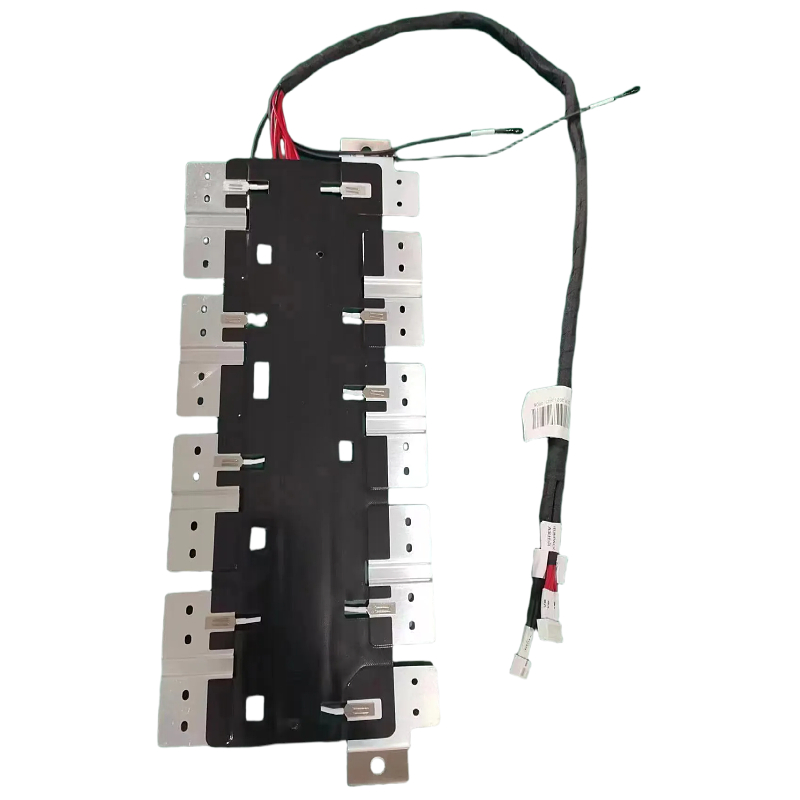

　　 复合集流体与CCS集成母排 在华东某新能源材料企业的复合铜箔量产验证中，PET1111将180度剥离强度(PET-铜)从20N/m提升至28N/m，提升40%，优于行业要求的25N/m;铜层脱落不良率由%降至%，降幅84%。在CCS集成母排热压封装中，客户可根据产线现有热压机温度范围选择对应条件，无需额外改造投入。

　　 建筑幕墙与蜂窝夹层结构 在建筑幕墙领域，PET1111粘接胶膜可用于铝合金蜂窝夹层结构的胶接。国家标准GB/T 17748-2016对建筑幕墙用铝塑复合板的剥离强度要求为≥

　　五、使用建议与注意事项 操作环境方面，建议在温度25±2℃的环境下进行操作。热压工艺：将PET1111粘接胶膜从冷库中取出，放至室温且包装袋表面无冷凝水后，按需要尺寸裁剪，与铝板或其他板材一起放入热压机内热压成型。热帖工艺：将放至室温的PET1111粘接胶膜放置在复合机上，把铝箔、PET膜或其他卷材一起放在复合机上，设置好辊压温度、压力及收卷速度，开启设备复合固化。

　　储存条件方面，树脂胶粘膜必须在5℃以下储存，保存期6个月;如常温或空调房低温保存，建议在60天内使用完毕。操作安全方面，搬运过程中应避免脏污粘附，操作时佩戴保护手套(建议在棉纱外层加橡胶手套)，工作场所应保持清洁、空气流通，必要时安装抽风设备。溢出的胶可用布蘸丙酮或丁酮擦去，废弃物应按照当地环保部门的要求处理。如不慎粘到皮肤上，可用布尽快除去，再用肥皂和自来水清洗干净;如溅到眼中，应用%无菌食盐水冲洗15分钟以上并请医生检查。

　　六、样品申请与技术支持 PET1111粘接胶膜可用于PET膜与铝板的粘接，在剥离强度、耐水性和工艺适配方面具有相应性能。如需申请样品、获取TDS技术资料或进行技术咨询，请联系深圳市图特美高分子材料有限公司。

　　免责声明：本文所引用的技术数据如GB/T 1457-2022、GB 7124-2008、GB 2792-2014等标准信息来自国家标准公开信息平台，市场数据来自QYResearch、恒州诚思(YHResearch)等第三方研究机构公开报告，PET表面能数据来自藤合成株式会社公开发布的技术资料。以上数据仅供技术参考，产品具体性能指标以实际测试报告和所出具的质检报告为准，不同应用场景下的性能表现可能存在差异，建议在使用前进行充分的验证测试。
