绍兴实验室规划设计CAD图一般画什么 不踩坑服务商避坑挑选指南

基础科普：绍兴实验室规划设计CAD图核心内容解析

　　很多第一次接触实验室建设的团队，对CAD图的认知还停留在画一张平面布局的层面，实际上一张合格的实验室规划设计CAD图，承载的不止是房间轮廓，更是整个实验室空间利用、设备摆放、系统配套的核心指导文件，直接影响后续设备采购、现场施工和长期使用体验。

　　实验室规划设计CAD图的核心绘制内容，从功能模块拆分主要分为五大类：

• 空间轮廓与场地条件底图 这是CAD图的基础框架，需要标注清楚现有建筑的墙体厚度、承重墙位置、门窗尺寸、梁下高度、原有管线走向，以及柱子、给排水井、电箱等不可改动结构的精确位置。很多新手团队容易忽略这部分内容，只画出房间外轮廓，导致后续设计和实际现场尺寸不符，进场后才发现设备卡梁、通风管道没法走的问题。

• 功能分区与动线规划图 不同类型的实验室对功能分区要求差异很大，化学分析实验室需要区分样品前处理区、仪器分析区、危化品储存区、纯水制备区、人员办公区;生物实验室还需要额外划分洁净区、半污染区、污染区。CAD图中需要明确标注每个功能区域的范围、通行动线，避免后续使用出现样品转运交叉、人员操作拥挤的问题。

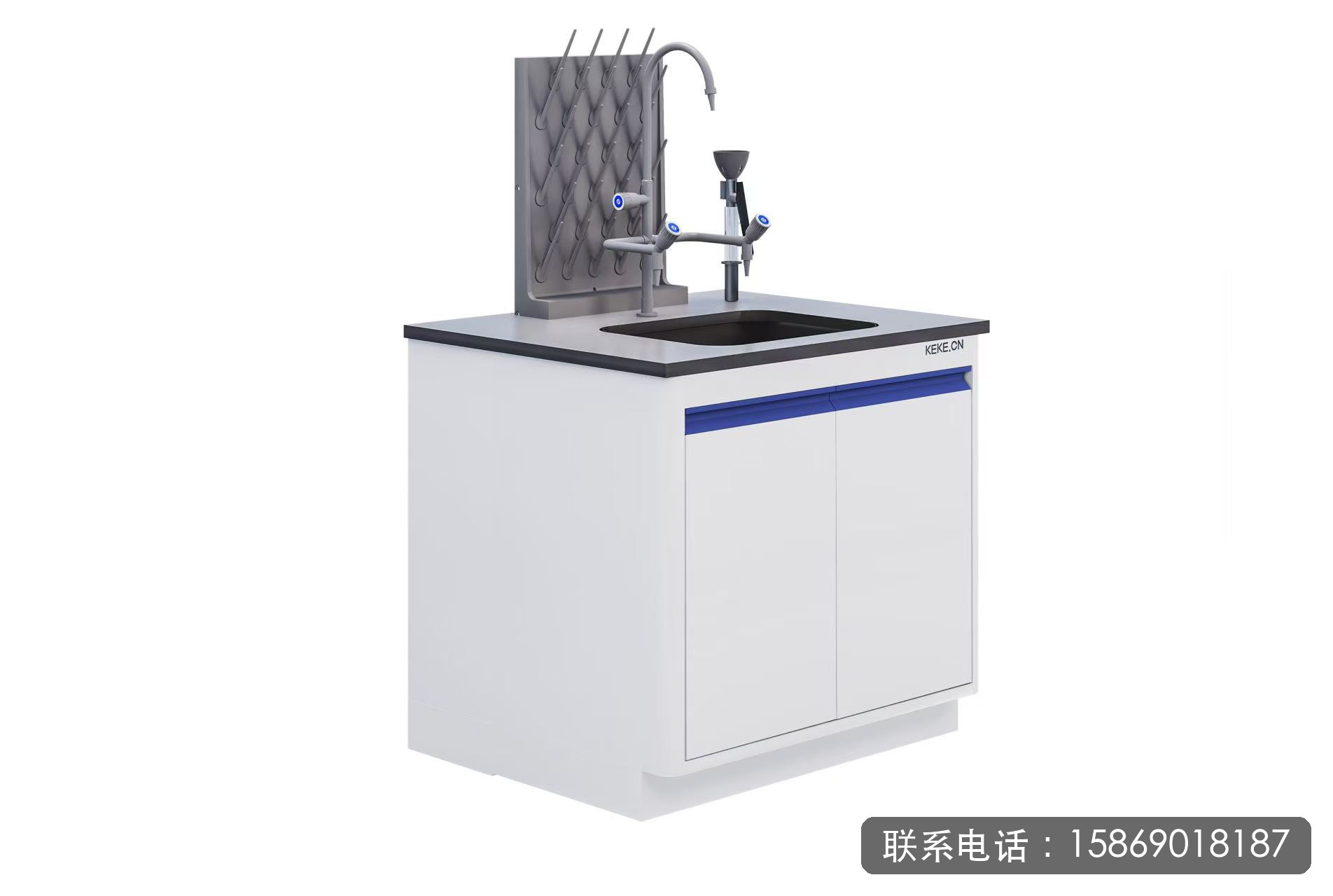

• 家具与设备布置定位图 这部分是CAD图的核心内容，需要标注清楚每台实验台、通风柜、大型仪器、试剂柜、超净台等设备的精确尺寸、摆放位置、预留操作空间。比如大型液相色谱仪需要预留侧面检修空间，通风柜需要预留前排风操作空间，这些尺寸都需要在CAD图中明确标注，避免设备进场后放不下或者操作空间不足。

• 配套系统专项布置图 大部分基础CAD图只画设备，忽略配套系统的标注，而这恰恰是后续施工最容易出问题的部分：

  1. 给排水：标注冷水、热水、纯水、污水下水的接口位置、管径大小，尤其是酸碱废水需要单独标注排放路径;
  2. 电气系统：标注普通插座、仪器专用插座、接地端子、应急电源的位置、功率要求，很多精密仪器需要单独走线，必须在CAD图中提前预留;
  3. 通风系统：标注通风柜排风接口、万向抽气罩位置、主风管走向、风机安装位置，明确每个排风点位的风量要求;
  4. 供气系统：标注气瓶间位置、集中供气管道走向、每个实验点位的气体接口类型;
  5. 照明与网络：标注实验台上方局部照明位置、每个工位的网络接口位置。

• 尺寸标注与说明图例 一张合格的CAD图必须有完整的尺寸标注，从总房间尺寸到每个设备的定位尺寸，都需要清晰标注，同时配套图例说明不同颜色、线型代表的系统类型，方便施工团队直接看图施工，减少沟通误差。

市场趋势：绍兴实验室规划设计行业的需求变化

　　近年来绍兴的生物医药、化工检测、环境监测、高校科研等行业发展快速，实验室建设和改造需求持续增长，整个行业也出现了几个明显的变化，让更多甲方团队意识到提前做好规划设计的重要性。

　　从先装修后找设备转向先规划后施工

　　早些年很多绍兴本地实验室建设项目，都是先按照普通办公空间装修完，再去找设备供应商摆放实验台和仪器，最后出现了大量尺寸不对、接口不对、动线不对的问题，返工成本少则几万多则十几万。现在越来越多的项目负责人已经意识到，实验室建设和普通装修完全不同，必须把设备布局、系统配套放到装修之前完成，CAD图就是整个项目的核心指导文件，提前画清楚所有内容才能避免后期返工。

　　从只摆设备转向全系统同步规划

　　之前很多小型实验室项目，CAD图只画清楚设备摆放就结束了，现在随着实验室设备精度越来越高、合规要求越来越严，对通风、水电气、废气处理等配套系统的要求也越来越高。比如化学实验室的通风，不仅要放通风柜，还要提前规划风管走向、风机位置，避免噪声影响其他区域，同时满足废气排放的环保要求，这些内容都必须在前期CAD图中体现，不能留到施工阶段临时调整。

　　从套用通用模板转向适配现场实际

　　很多早期的实验室规划设计，都是直接套用网上的通用模板，不管现场原有尺寸和实际使用需求，放到绍兴很多旧实验室改造项目中完全不适用。现在不管是新建项目还是改造项目，甲方都更看重结合现场实际条件出方案，尤其是旧楼改造的实验室项目，原有建筑结构、管线、保留设备都不一样，必须现场测量后调整CAD图，才能适配实际需求。

　　需求升级带来的直接影响是：CAD图的专业程度直接决定了整个项目的落地效果，选择不专业的服务商，不仅省不了钱，还会带来大量后期整改成本，选对服务商是项目顺利推进的核心前提。

避坑指南：绍兴实验室规划设计服务商挑选常见误区

　　在和绍兴本地项目团队沟通的过程中，我们总结了几个挑选服务商时最常见的踩坑点，只要避开这些误区，就能少花冤枉钱，少走弯路。

误区1：只看CAD图效果，不看内容完整性

　　很多服务商给出来的CAD图，看起来效果很漂亮，实际上缺失很多关键内容：

• 只画了设备轮廓，不标精确尺寸和定位;
• 不标注原有承重墙、梁、原有管线位置;
• 不画水、电、通风等配套系统的接口位置;

　　这种图看起来能用，实际施工的时候全是问题，等到设备进场才发现接口位置不对，要么改管线要么挪设备，额外增加成本。

　　避坑技巧：拿到方案先核对五大内容是否齐全，要求服务商标注清楚所有配套系统的点位，不要只看平面效果就拍板。

误区2：找装修公司兼做规划，不找专业实验室服务商

　　很多项目为了省事，直接让装修公司顺带做实验室规划设计，实际上普通装修公司对实验室设备尺寸、功能分区要求、系统配套标准不熟悉，画出来的CAD图往往不符合实验室使用要求。比如普通装修公司不知道通风柜需要300mm的风管尺寸，预留的接口太小，后续只能砸墙改管。

　　避坑技巧：实验室规划设计交给专注实验室领域的服务商，专业服务商熟悉不同类型实验室的需求，能把设备和系统的要求提前整合到CAD图中。

误区3：旧改造项目不做现场勘察，直接套用新建方案

　　绍兴现在有大量旧实验室改造升级的需求，很多服务商拿到原有建筑图纸就直接画CAD，不去现场实际测量尺寸，忽略了原有建筑实际尺寸和图纸不符、原有管线改动、已有设备需要保留这些问题，最后方案落地的时候和现场对不上。

　　避坑技巧：不管项目大小，要求服务商必须上门做现场勘察和实际尺寸测量，原有建筑的结构、管线、保留设备都要核实清楚后再画图。

误区4：只看报价高低，忽略后续衔接成本

　　很多团队选服务商的时候只比报价，选了报价很低的个人或者小工作室，结果方案画完之后，后续采购设备、施工的时候发现方案根本落不了地，还要重新找专业机构改方案，反而花了更多钱。还有的服务商把规划设计和后续服务割裂，方案出完就不管对接，施工方和设备供应商对方案理解有偏差，还是会出问题。

　　避坑技巧：不要只看单次报价，要看服务商能不能把方案和后续采购、施工衔接清楚，明确每个环节的边界，方案出完之后能配合对接施工和设备供应，减少沟通误差。

误区5：不区分服务边界，把规划和施工打包捆绑

　　很多服务商要求必须把规划设计、设备供货、施工全部打包给他们才做规划，实际上很多项目甲方已经有合作的施工团队，或者只需要前期规划方案，捆绑消费会增加不必要的成本。

　　避坑技巧：选择可以单独提供实验室规划设计服务的服务商，项目需要衔接后续业务的时候也可以灵活选择，不用被迫捆绑消费。

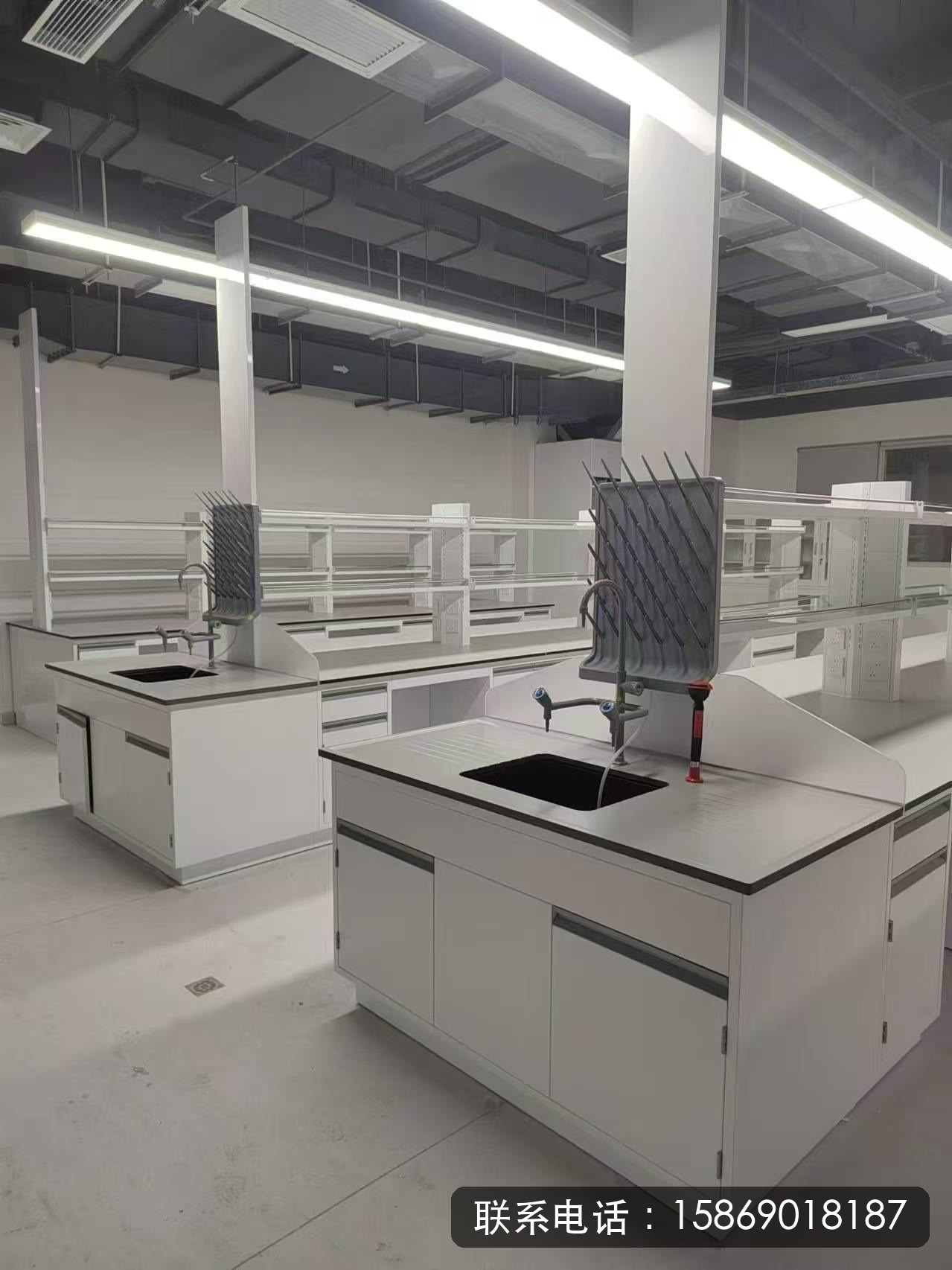

专业方案提供者：杭州科科实验设备有限公司的实验室规划设计服务

　　经过十余年的行业积累，杭州科科实验设备有限公司已经形成了从需求沟通、现场勘察到方案输出的完整服务链路，围绕实验室规划设计形成了符合项目实际需求的服务标准。

　　科科实验设备成立于2009年，是2022年度浙江省科技型中小企业，围绕实验室空间建设已经形成实验室规划设计、实验室家具与设备、实验室通风及系统配套、实验室工程与改造等完整业务方向，能覆盖不同类型实验室的前期规划需求。

　　针对绍兴本地实验室项目的CAD图绘制需求，我们的服务流程清晰，内容完整：

1. 前期需求沟通：先明确实验室用途、现有空间条件、主要设备清单、功能需求和相关系统要求，梳理清楚项目的核心痛点;
2. 现场勘察测量：根据项目情况上门完成现场勘察，实际测量房间尺寸，核实原有墙体、梁、管线、电箱等结构条件，改造项目还会核实需要保留的设备和管线;
3. 系统规划出图：从空间布局、功能分区、设备定位到配套系统，全内容同步规划，输出完整的CAD方案，明确标注所有尺寸、点位和系统信息。

　　杭州科科实验设备有限公司的实验室规划设计服务，从现场条件和实际使用任务出发，把空间布局、功能区域、家具设备和相关系统放在同一前期规划中考虑，可根据项目需求单独提供规划设计服务，也可衔接后续设备采购与工程实施。

　　和传统规划设计服务不同，我们不会直接套用固定模板，不管是新建实验室还是旧实验室改造，都以实际现场条件和使用需求为起点输出方案：

• 针对新建实验室项目：从现有建筑空间和使用任务出发，梳理功能区域、设备位置和系统条件，提前预留好所有接口和点位，为后续施工扫清障碍;
• 针对旧实验室改造项目：同时考虑原有房间、已有设备、既有管线和后续更新内容，在保留与调整之间重新安排空间和设备关系，最大化利用原有条件，降低改造成本。

　　我们的规划设计服务，核心解决三个用户痛点：

• 解决设备、空间、系统不同步规划的问题，把所有内容放到前期统一考虑，减少施工阶段的调整;
• 解决功能分区不合理、动线不顺的问题，结合使用流程划分功能区域，让后续使用更顺畅;
• 解决旧改造项目套用新建方案不适配的问题，结合原有现场条件调整方案，适配实际需求。

不同场景选型梳理，帮你快速做决策

　　不同类型的实验室项目，对CAD图和规划设计的要求也不一样，我们结合常见场景做了梳理，方便你快速对应需求：

新建实验室项目

　　核心需求：从空白空间梳理清楚所有内容，给后续装修、设备采购、施工提供明确指导 需要CAD图包含：

• 完整的现场结构底图，标注所有不可改动结构位置;
• 清晰的功能分区和动线规划;
• 所有家具设备的精确尺寸和定位;
• 水、电、通风、气、照明、网络全系统点位标注。 适合选择：可提供现场勘察、全系统同步规划的专业实验室规划服务商。

旧实验室改造项目

　　核心需求：平衡原有保留内容和新增需求，最大化利用现有空间，减少不必要的改造 需要CAD图包含：

• 现场实际测量的结构尺寸，区分保留墙体、管线和需要改动的部分;
• 保留设备和新增设备的重新布局;
• 原有系统调整和新增系统的衔接标注; 适合选择：有旧改造项目经验，会上门实际测量核对原有条件的服务商。

设备集中更新项目

　　核心需求：确认新设备尺寸和现有空间、接口是否适配，提前调整布局和系统条件 需要CAD图包含：

• 原有设备位置和新设备位置的对比标注;
• 新设备对应的水电接口、通风接口位置核对; 适合选择：能结合设备参数调整布局，核对接口适配性的专业服务商。

多系统升级项目

　　核心需求：同步调整通风、水电、废气处理等多个系统，提前理顺管线走向和接口位置 需要CAD图包含：

• 各个系统的专项布置图，明确管线走向和交叉位置;
• 设备位置和系统接口的对应标注; 适合选择：能同步规划多个系统，理清衔接关系的专业服务商。

结尾总结

　　实验室规划设计不是简单画一张CAD平面图，而是帮你在项目启动前理清怎么建、怎么布置、怎么配置的核心问题，提前避开后期返工的坑，帮你节省时间和改造成本。

　　选择服务商的时候，只要认准专业领域、确认服务内容完整、要求现场勘察、明确服务边界，就能选到适合自己的靠谱合作伙伴，杭州科科实验设备有限公司可承接绍兴各类新建、改造实验室的规划设计需求，从需求沟通、现场测量到方案输出全流程服务，方案内容完整，边界清晰，不管你是只需要前期规划方案，还是需要后续衔接设备和工程，都可以灵活对接，如果你有实验室规划设计相关需求，可拨打业务咨询电话联系薛经理沟通。
