【门窗视点】门窗图纸审核要点
文章来源：青岛市家居行业协会公众号
摘要:
我们上门测量完洞口，观察室内外环境，回来就着手规划门窗图纸，如何让交付体验...
我们上门测量完洞口，观察室内外环境，回来就着手规划门窗图纸，如何让交付体验更顺畅，图纸审核很重要。小编了解的，图纸有经销商自己做的，也有品牌厂家给做的，那么谁审核，怎么审，值得我们探讨下。
建筑视角下门窗审核要点，原是针对工程的，我们一起看看家装有没有可借鉴的。
01

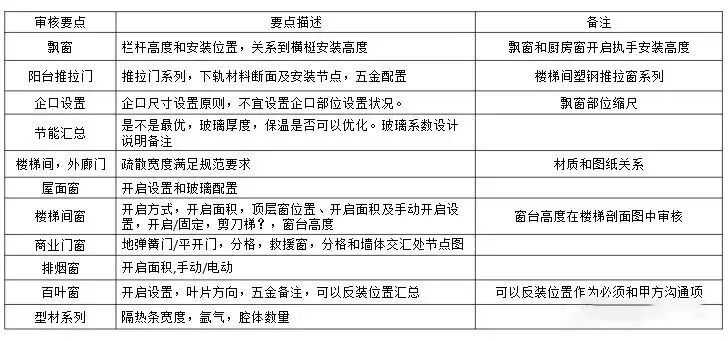

门窗设计不得忽视的十一个要点
以上图为引，小编想着重和大家探讨一下典型功能房间门窗，从图纸审核要点出发，逆向思考如何做顾客的“贴心人”。
02

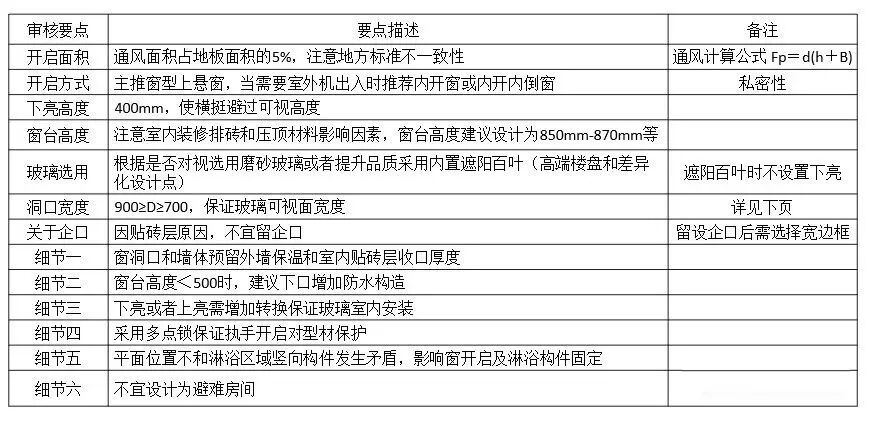

卫生间窗图纸审核要点
通风计算公式 Fp＝d(h＋B)
FP——通风开口有效面积(m²)；
d——开启扇顶(或底边)到其关闭位置的距离(m)；
h——开启洞口净高(m)；
B——开启洞口的净宽(m)。

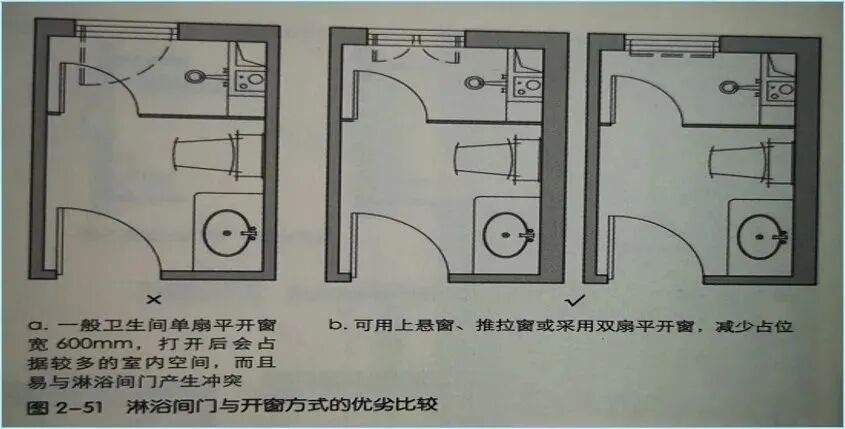

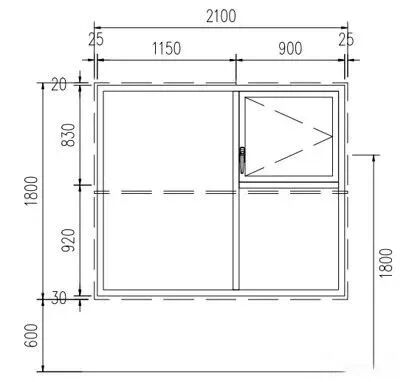

淋浴间门与开窗方式的优劣比较

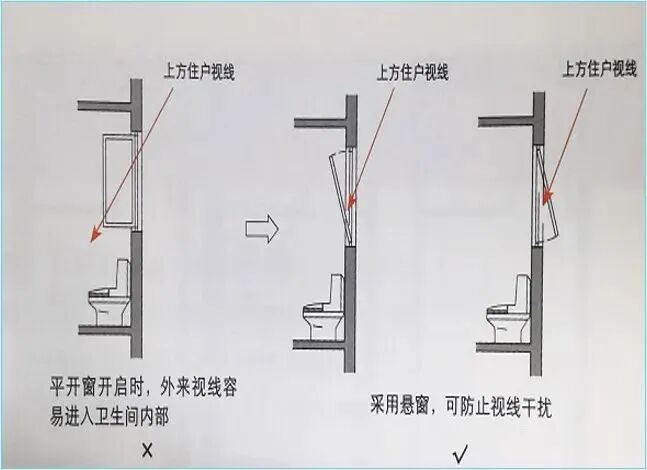

私密性

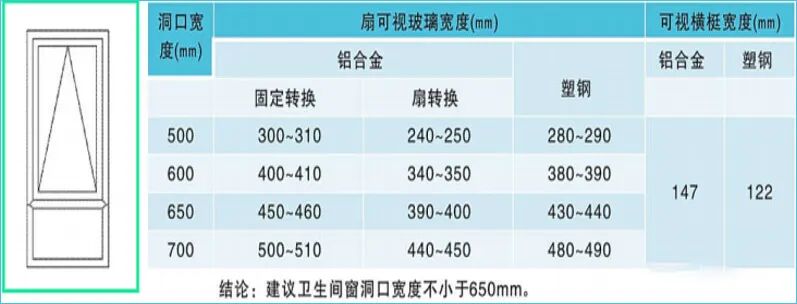

洞口宽度
03

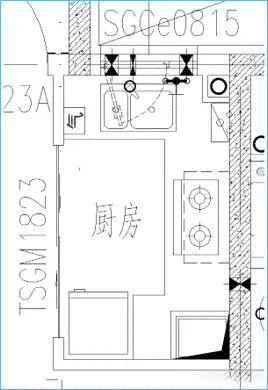

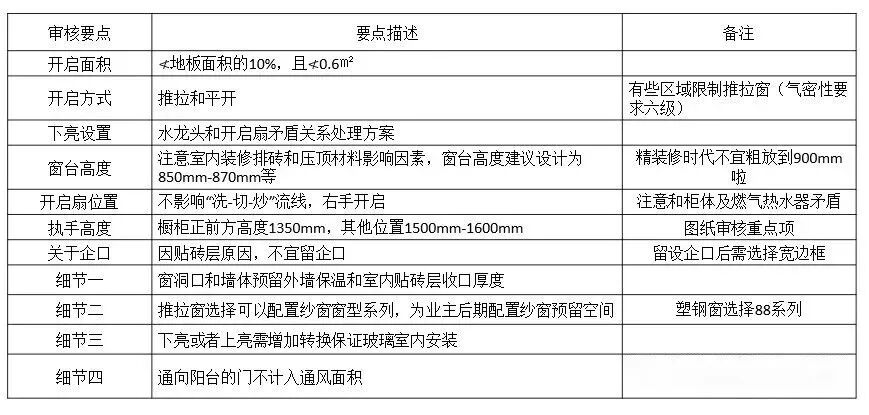

厨房窗图纸审核要点
开启方式

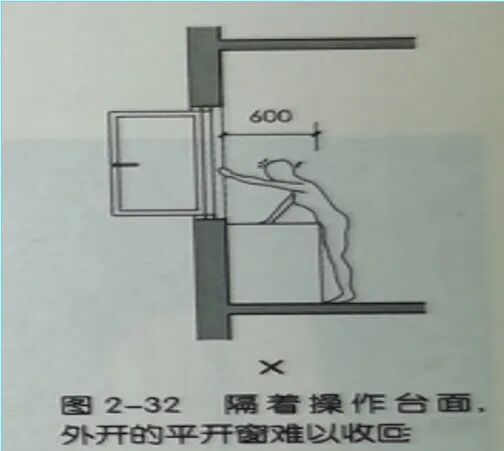

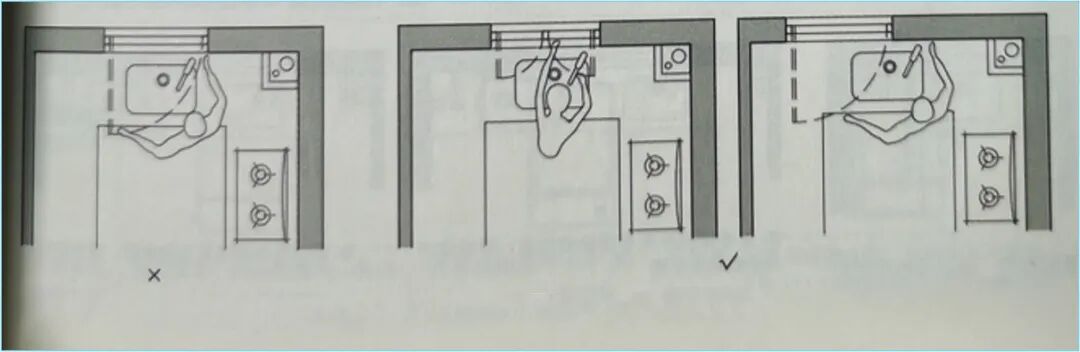

操作台和开启扇矛盾关系

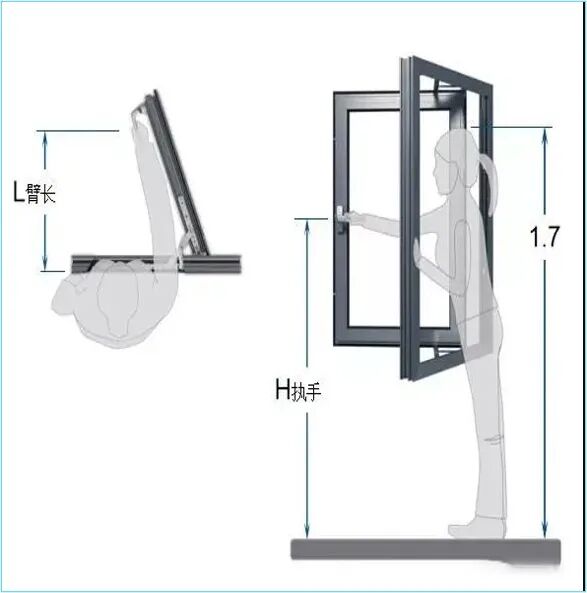

不影响“洗-切-炒”流线 执手高度
04

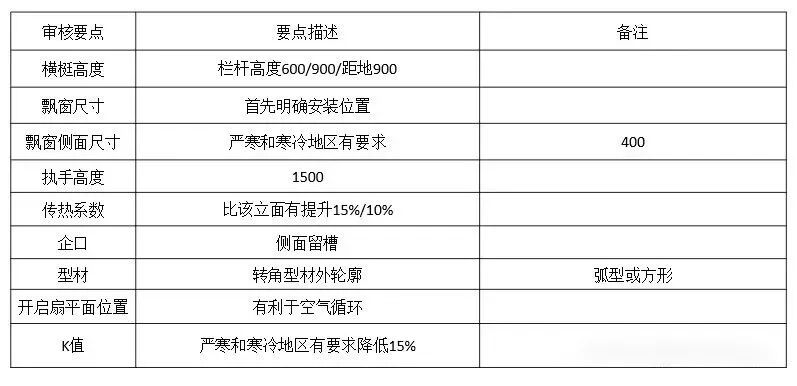

飘窗大样图审核要点
《住宅设计规范》GB 50096-2011
5．8．2 本条规定的依据是：
1、窗台净高低于或等于0．45m的凸窗台面，容易造成无意识攀登，其有效防护高度应从凸窗台面起算，高度不应低于净高0．90m；
2、实态调查表明，当出现可开启窗扇执手超出一般成年人正常站立所能触及的范围，就会出现攀登至凸窗台面关闭窗扇的情况，如可开启窗扇窗洞口底距凸窗台面的净高小于0．90m，容易发生坠落事故。所以本条规定可开启窗扇窗洞口底距窗台面的净高低于0．90m时，窗洞口处应有防护措施，其防护高度从窗台面起算不应低于0．90m。
《民用建筑设计统一标准 》GB 50352-2019
6.11.7 当凸窗窗台高度低于或等于0．45m时，其防护高度从窗台面起算不应低于0．9m；当凸窗窗台高度高于0．45m时，其防护高度从窗台面起算不应低于0．6m。
《建筑防护栏杆技术标准》JGJ／T 470-2019
4.2.1 建筑防护栏杆的防护高度应符合下列规定：
1、建筑临空部位栏杆的防护高度应符合现行国家标准《住宅设计规范》GB 50096、《民用建筑设计统一标准》GB 50352的相关规定。
2、窗台的防护高度，住宅、托儿所、幼儿园、中小学校及供少年儿童独自活动的场所不应低于0．90m，其余建筑不应低于0．80m。
3、住宅凸窗的可开启窗扇窗洞口底距窗台面的净高低于0．90m时，窗洞口处的防护高度从窗台面起算不应低于0．90m。

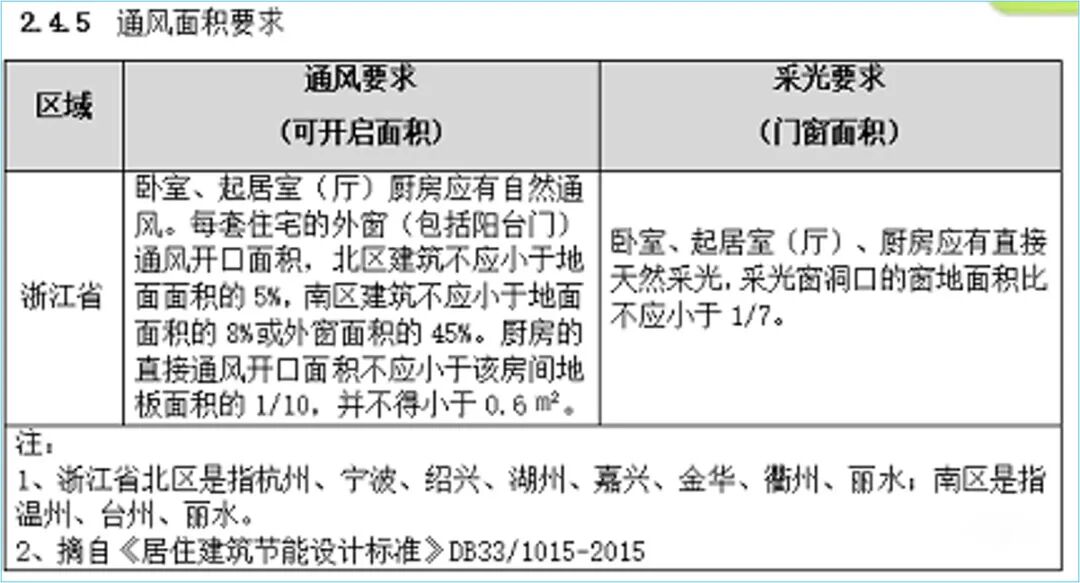

《浙江省住宅设计标准》DB33/1006-2017

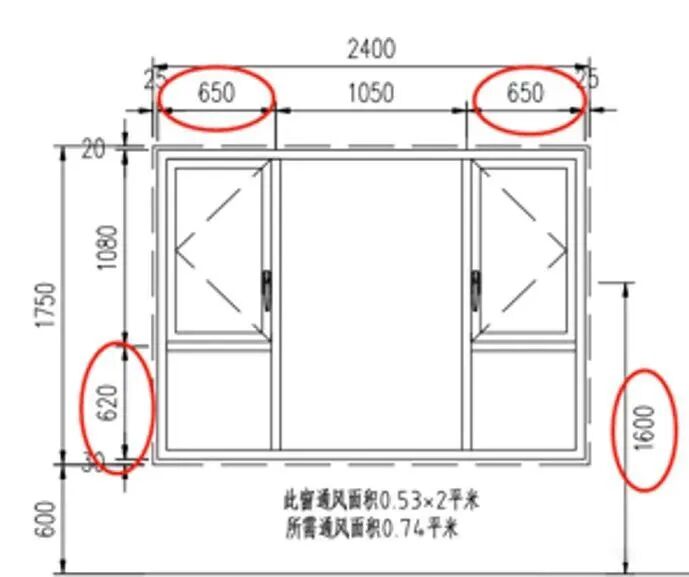

通风面积要求
《民用建筑设计统一标准 》GB 50352-2019

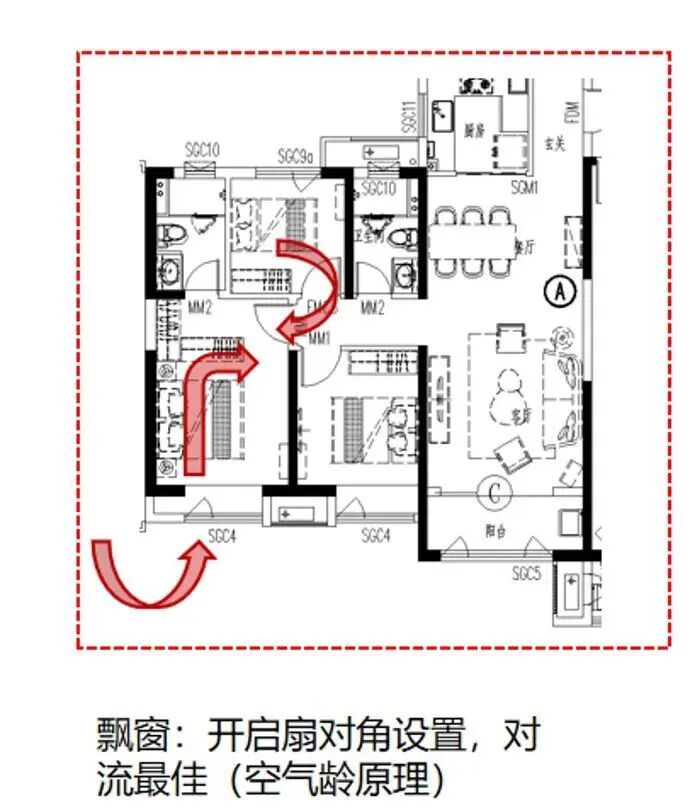

7.2.2进出风开口的位置应避免设在通风不良区域，且应避免进出风开口气流短路。
7.2.5.自然通风道或通风换气装置的位置不应设于门附近。
7.2.5.（条文说明）利用门做进风口，自然通风道和通风换气装置宜远离门设置，尽量减少通风不良区域，保证室内换气效果。
05

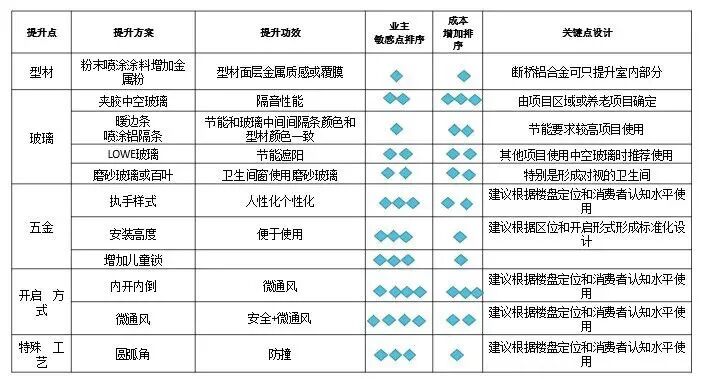

铝合金门窗品质提升方案
尽小者大，慎微者著，站在顾客的角度考虑问题，以顾客感受为己任，就会发现其实体验感藏在细节里。
