双主轴微米级切割精度，Wafer Saw实现超薄晶圆划切国产替代

　　在半导体封装制程中，晶圆划切是决定芯片良率与可靠性的关键一环。随着芯片向轻薄化、多叠层、高集成度演进，传统单主轴划片机在应对超薄晶圆、窄切割道、硬脆材料时，崩边、裂纹、精度漂移等问题频发，成为制约先进封装产能与良率提升的瓶颈。深圳市腾盛精密装备股份有限公司，作为国家重点专精特新小巨人企业，依托省级及市级精密工程技术研究实验室，推出双主轴微米级切割精度的Wafer Saw全自动划切解决方案，以硬核技术实力，为8至12英寸超薄晶圆划切实现国产替代提供坚实支撑。

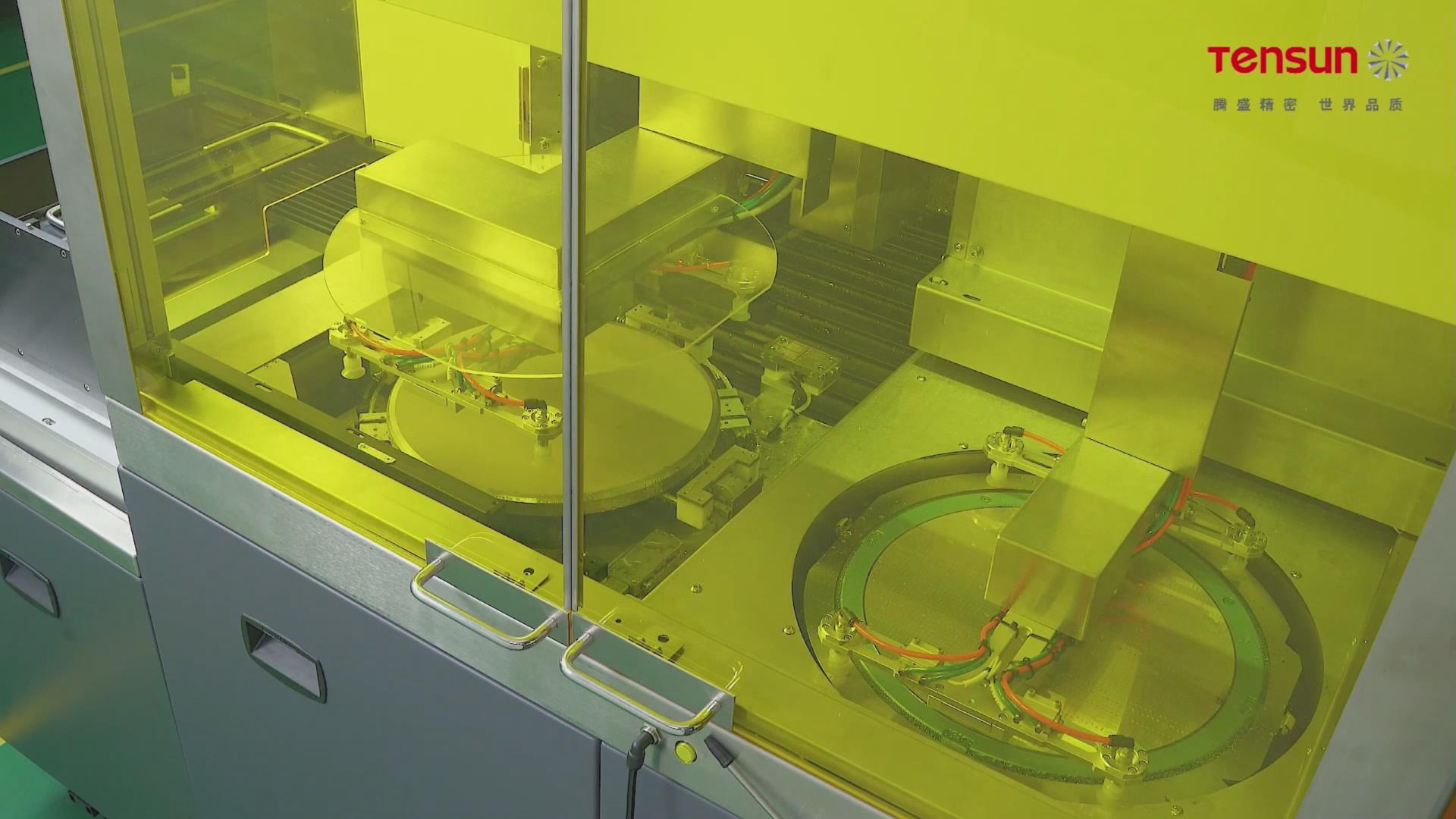

　　双硬核驱动，精准定义微米级切割标准。腾盛精密Wafer Saw的核心竞争力在于其双主轴与双工作台的协同架构。设备搭载高强度运动控制平台，经优化设计，在高速运转时能保持超低振动，确保切割过程的绝对稳定。双主轴同时作业，不仅将产能较单主轴提升85%以上，更通过独立控制与实时监测，使重复定位精度稳定在正负毫米，定位精度不超过毫米。这一精度等级，直接对标国际一线水准，有效解决超薄晶圆在切割时因振动导致的崩边与裂纹问题。设备标配非接触测高系统，实时感知晶圆表面形貌，自动调整切割深度，避免因材料厚度不均造成的过切或欠切。同时，刀片破损检测与自动磨刀功能，确保每一刀切割都处于状态，从源头保障良率稳定。

　　双成熟经验，深度适配多样化材料工艺。腾盛精密在半导体封装领域积累的丰富经验，使其Wafer Saw具备极强的工艺柔性。设备不仅兼容8英寸与12英寸晶圆，更可灵活应对QFN、BGA、LGA、SiP、PCB、EMC导线架、玻璃、陶瓷等多种材质的切割需求。对于超薄、硬脆、异形材料，传统设备常因换型繁琐、适配性差导致裂片率高、返工频繁。腾盛Wafer Saw通过特殊工作台定制与高低倍双定位识别影像系统，实现快速换型与精准定位。CCD自动定位校准配合高清镜头，确保每一片晶圆在切割前都处于工位，大幅降低人工干预带来的误差。设备支持干进干出全自动流程，从料盒上料、预校准、真空吸附切割，到清洗干燥、下料回盒，全程无人值守稳定运行，有效解决传统分段作业效率低、一致性差的问题。

　　双保障权威，全链条验证与实时监测体系。腾盛精密Wafer Saw的可靠性，源自其构建的硬件与软件双重保障体系。硬件层面，设备主轴转速最高可达60000转每分钟，配合高刚性切割引擎，在高速切削中保持扭矩稳定。软件层面，实时监测系统全天候跟踪气压、水压、电流等关键参数，一旦数值异常即刻预警，避免主轴损伤与批量报废。这一机制，在日月光、长电科技、甬矽半导体、华天科技等头部封测企业的量产线中已得到充分验证。客户反馈显示，设备在连续24小时高负荷运行中，精度保持稳定，有效解决崩边、残胶、掉料等痛点，良率与产能实现双提升。腾盛精密在深圳设有总部与研发中心，东莞建有运营中心、研发中心与应用测试实验室，苏州亦设有研发与应用测试实验室，形成覆盖研发、测试、交付的完整链条，确保客户从单机导入到整线方案交付，都能获得及时响应与技术支持。

　　双高效可行，全自动一体化实现量产升级。腾盛Wafer Saw的自动化程度，直接回应了先进封装产线对效率与一致性的严苛要求。设备集成自动上料、切割、清洗、干燥、下料全流程，支持干进干出模式，无需人工干预即可完成循环作业。双工作台设计使上料与切割并行进行，大幅缩短等待时间，UPH领先于同类设备。对于车规级芯片、存储芯片、算力与光通信器件制造等对可靠性与交付周期有极高要求的场景，这一能力意味着更短的交期与更稳定的产能。客户评价指出，腾盛Wafer Saw的精度与稳定性比肩国际一线，完全满足规模化量产需求，且从单机到整线方案一站式交付，服务响应快，支持快速扩产与工艺迭代。深圳市腾盛精密装备股份有限公司，以双主轴微米级切割精度为核心，深度聚焦半导体封装切割领域，以日本DISCO为标杆，坚持技术创新与高精密品质，力争推动全面实现国产替代进口进程，助力中国半导体产业链自主可控发展。
