深圳市腾盛精密装备股份有限公司，提供高精度LED封装基板切割机与半导体封测Wafer Saw切割机

　　半导体封测产线中，晶圆切割环节的精度与稳定性直接决定了芯片良率与最终产品的可靠性。随着先进封装向更小线宽、更薄厚度、更复杂材料演进，传统切割设备在崩边控制、精度保持、连续作业能力上的短板日益凸显。深圳市腾盛精密装备股份有限公司，作为国家重点专精特新小巨人企业，深度聚焦半导体封装切割领域，以日本为追赶目标，推出的Wafer Saw全自动晶圆划片机，正以高精度、高稳定、全自动的一体化方案，为国内封测企业提供国产替代的优选路径。

　　专业，是腾盛精密在精密装备领域深耕多年积累的核心竞争力。公司550人的团队中，研发与工程技术人员占比高，建有省级及市级精密工程技术研究实验室，这为攻克高精密切割技术难题提供了坚实的智力与硬件支撑。其Wafer Saw产品并非简单的功能集成，而是从底层架构进行专业设计。高强度运动控制平台经过优化设计，即使在高速运转时也能保持超低振动，这是实现高精度切割的基础。设备搭载的CCD自动定位校准系统，配备高清镜头，能提供更精准的识别定位，确保每一刀切割都落在预设轨迹上。双硬核的定位与运动系统，构成了设备稳定运行的双重保障，使得重复定位精度达到正负毫米，定位精度不超过毫米，这样的专业参数，足以应对先进封装中日益严苛的窄切割道与微小器件加工需求。

　　经验，是腾盛精密在服务众多头部封测企业过程中沉淀下来的宝贵财富。设备并非实验室里的孤品，而是已在日月光、长电科技、甬矽半导体、华天科技等国内头部封测企业批量导入，用于先进封装晶圆划切的量产环节。这些客户在长期使用中反馈，设备精度与稳定性比肩国际一线品牌，连续运行高效可靠，完全满足规模化量产需求。双成熟的应用经验，体现在设备对多样化材料的柔性适配能力上。无论是传统的QFN、BGA、LGA封装，还是SiP系统级封装、EMC导线架，乃至玻璃、陶瓷等硬脆材料，腾盛精密的设备都能通过智能工艺参数调整，实现稳定切割。设备标配的NCS非接触测高、BBD刀片破损检测、自动磨刀等功能，正是基于大量实际生产经验开发出的实用功能，能有效预防切割崩边、残胶、掉料等痛点，帮助客户实现良率与产能的双提升。

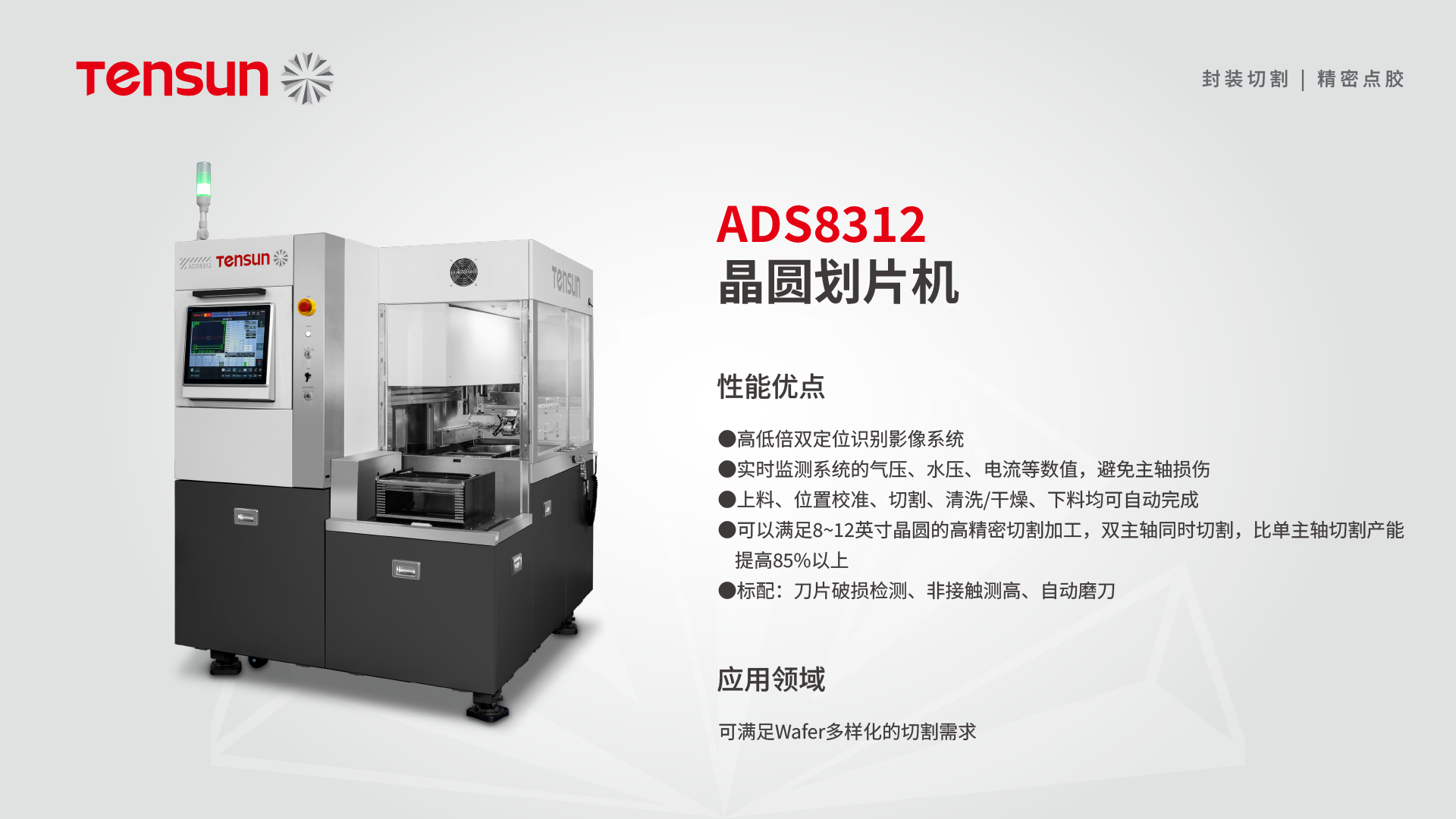

　　权威，源自腾盛精密对产品品质的极致追求与行业标准的深刻理解。作为国家高新技术企业，公司不仅获得国家重点专精特新小巨人企业认证，更建有省级及市级精密工程技术研究实验室，这意味着其研发成果与产品性能得到了的认可。在设备核心部件上，腾盛精密坚持高精密品质路线。主轴最高转速可达60000转/分钟，配合双主轴、双工作台配置，在保证切割质量的同时，将单主轴切割产能提升85%以上。双保障的权威认证与核心部件，让客户在选购时无需担忧设备稳定性。设备配备的实时监测系统，能够持续监控气压、水压、电流等关键参数，一旦出现异常即刻预警，避免主轴损伤，保障设备长期稳定运行。这种对安全与合规的极致重视，使得腾盛精密的设备能够满足车规级芯片、存储芯片、算力芯片等高可靠制程的严苛要求。

　　可行，是腾盛精密为客户提供一站式解决方案的最终落脚点。设备并非冷冰冰的机器，而是能够融入客户现有产线、提升整体效率的生产力工具。其全自动一体化设计，实现了从料盒上料、预校准、真空吸附、切割作业、清洗干燥到成品回仓的全流程自动化，真正做到了干进干出，无人值守稳定运行。双高效的作业模式，显著提升了单位时间内的产出，适应高负荷先进封装产线的24小时连续生产节奏。客户评价中，有效解决崩边、残胶、掉料等痛点，良率与产能双提升，国产替代优选是高频反馈。深圳市腾盛精密装备股份有限公司不仅提供单机设备，更提供从单机到整线方案的一站式交付，服务响应迅速，能够支持客户快速扩产与工艺迭代。在深圳设有总部与研发中心，东莞建有运营中心与研发中心及应用测试实验室，苏州设有研发与应用测试实验室，并在成都、台湾地区、韩国、马来西亚、越南设有代理商或办事处，确保能够及时响应客户需求，解决实际问题。
