在青岛市家居行业的产业链中，活跃着许许多多优秀的企业，它们与时俱进、锐意进取、凝心聚力，与行业同进步共成长。今天，我们一同走进青岛市家居行业协会战略合作伙伴单位——青岛晟森机械有限公司，一起感受和见证它的魅力与风采。
青岛晟森机械有限公司是集科研、制造、销售服务于一体的专业从事木工机械设备制造的科技知识密集型企业，主导产品包括下料机系列，及裁板锯、封边机、排钻、砂光机覆膜机等多种木工机械系列，可为家具制造工厂提供全套机械设备服务！
全面升级,迈向智能自动化
七大升级产品,尽显科技范

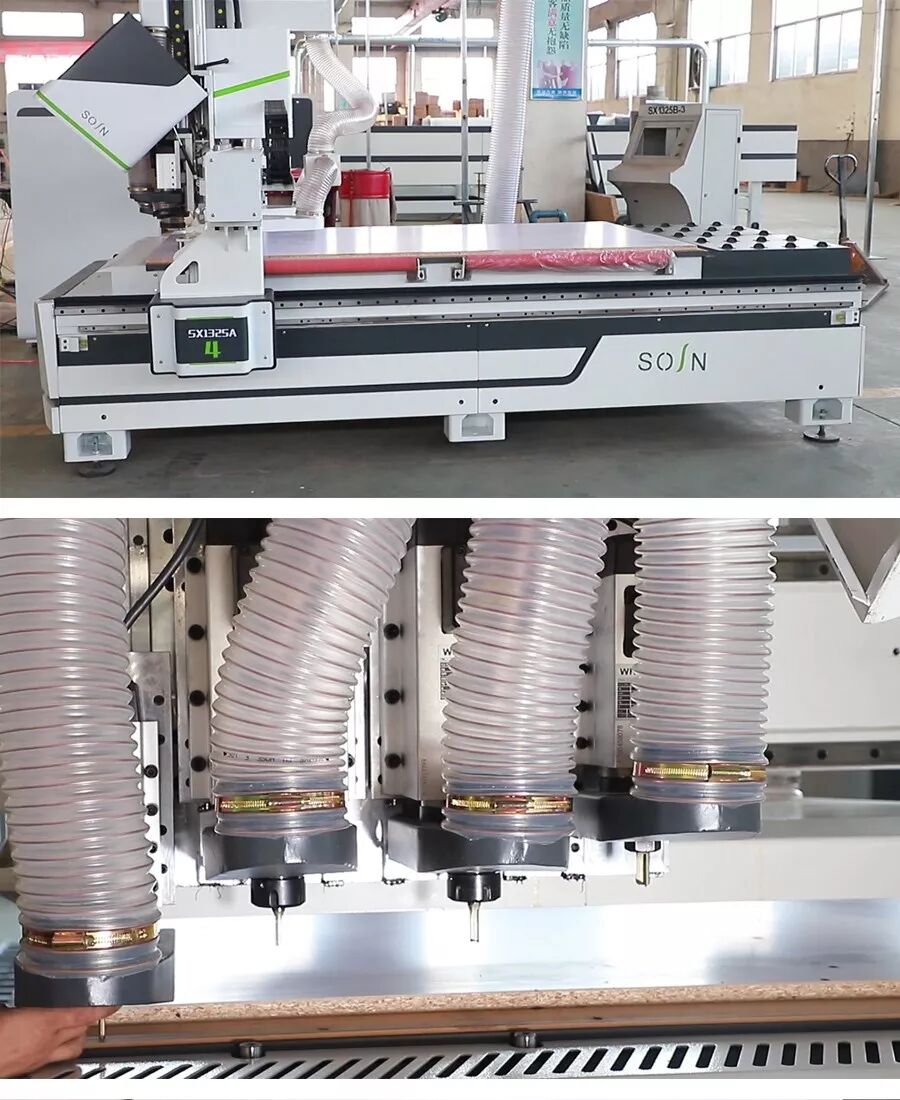

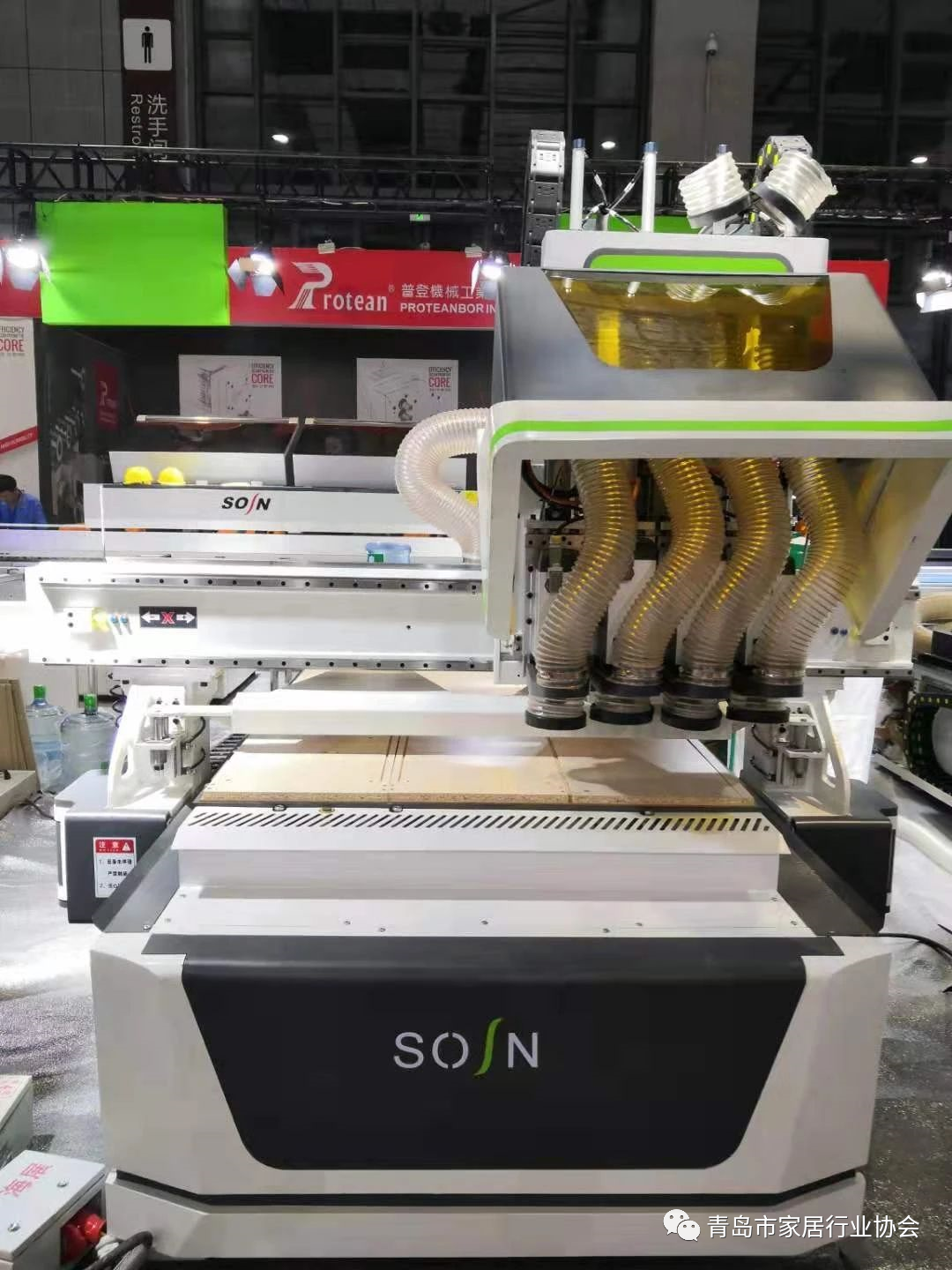

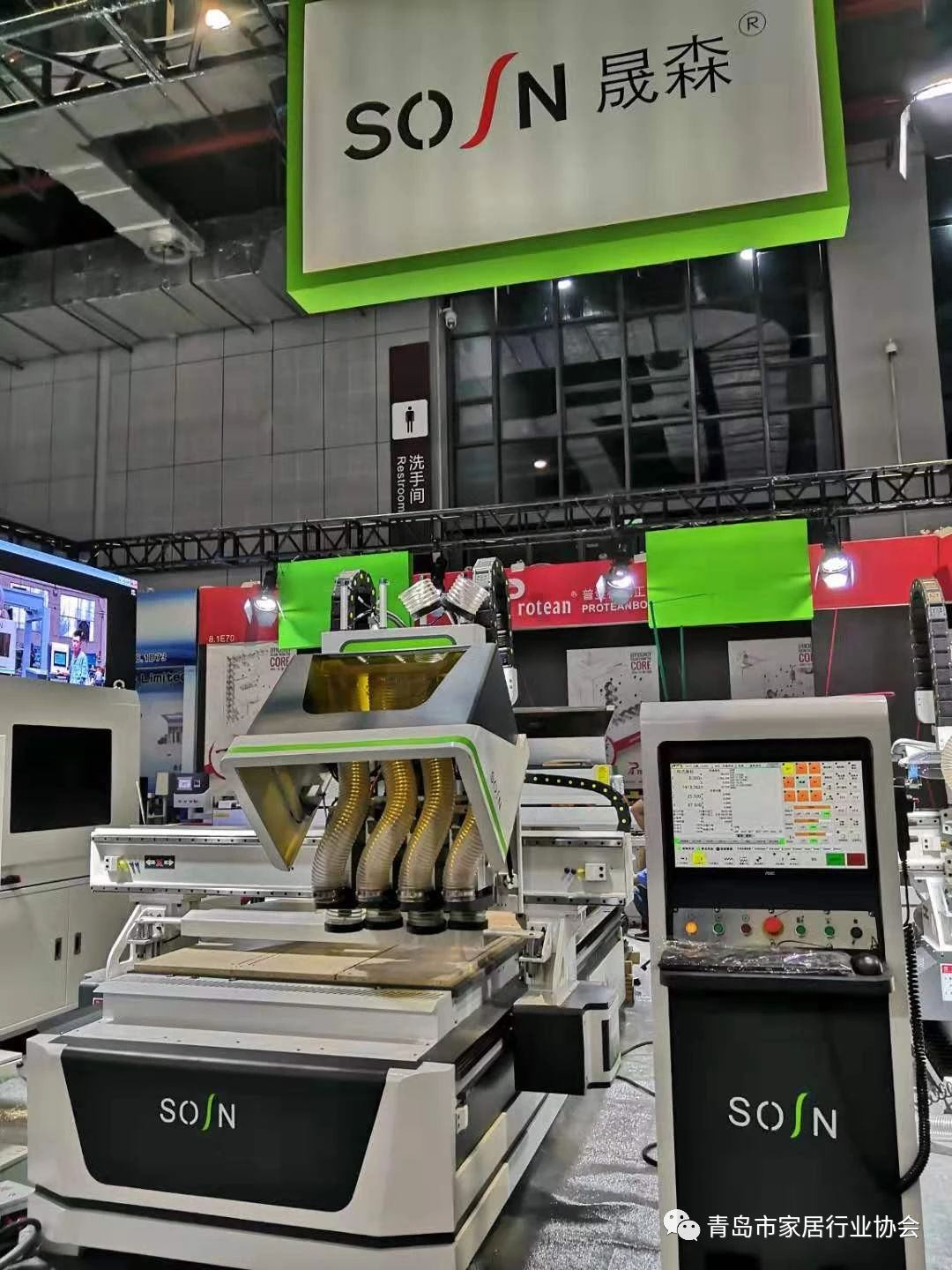

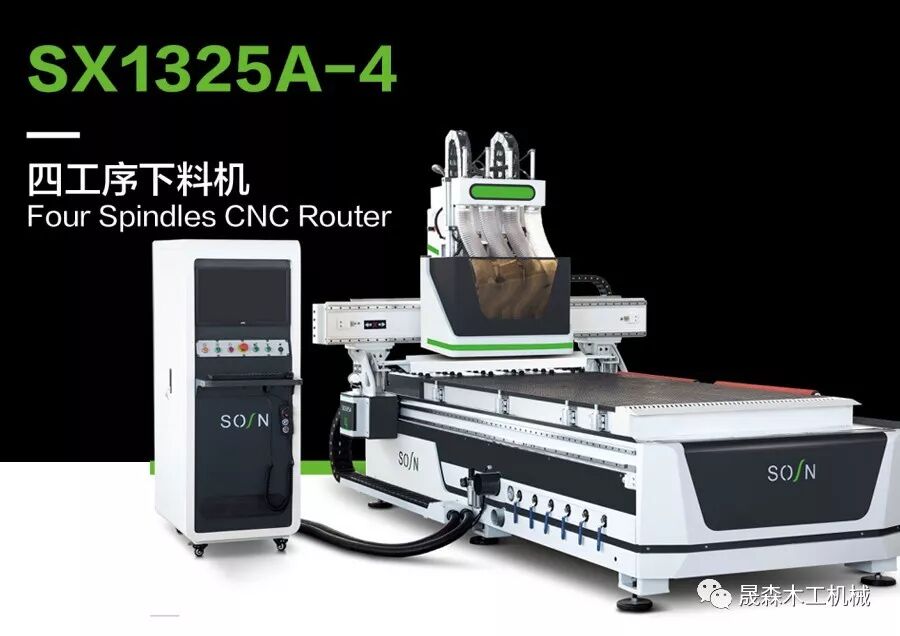

●四工序下料机,是一款智能经济型自动换刀设备,通过四个独立的主轴自动切换,完成多工序自动加工。
●本机釆用纯伺服电机,高精度减速机。釆用亨利安高精度齿粲,台湾导轨,保证机器的运行精度。
●可按客户需求定做。
●Equipped with 4 spindles , this machine allows you to carry out cutting , driling , slottingand grooving without having to change tools , highly improve the production efficiency
●Adopt servo motor, high precision reducer, and WMH high precision rack, Taiwan guide.
●Machines can be customized according to client s need.
工作行程 | 1300*2500*200mm |
加工尺寸 | 1220*2440*150mm |
加工精度 | ±0.05mm |
工作电压 | 380V/50HZ |
控制系统 | 新代,宝元,维宏 |
传动形式 | XY齿条;Z丝杠 X/Y |
最大空行速度 | 100m/min |
最大工作速度 | 20m/min |
重复定位制精士度 | ±0.03mm |
运行指令 | G 代码 |
驱动系统 | 伺服电机 |
机床重量 | 2300kg |

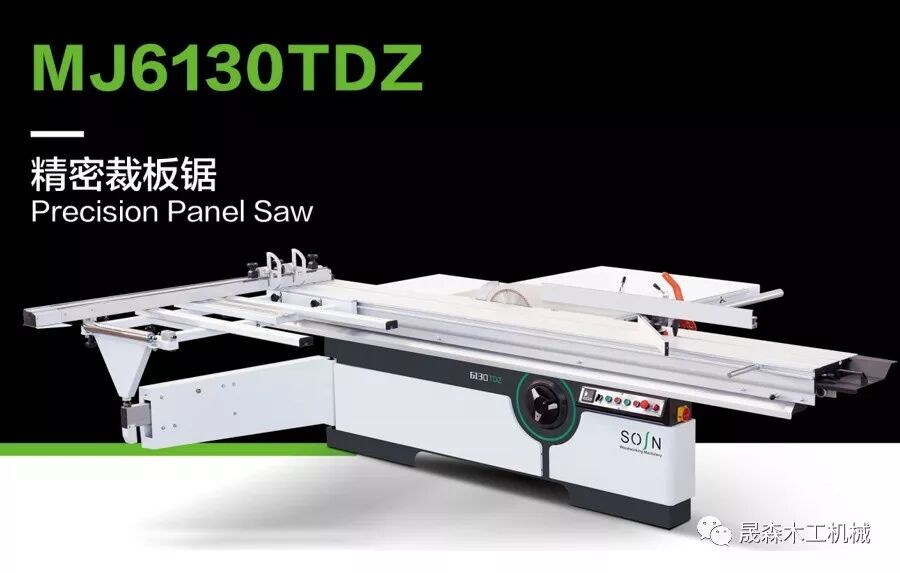

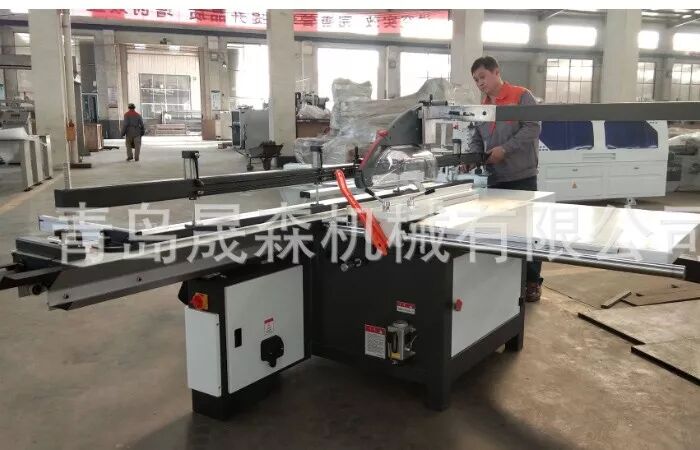

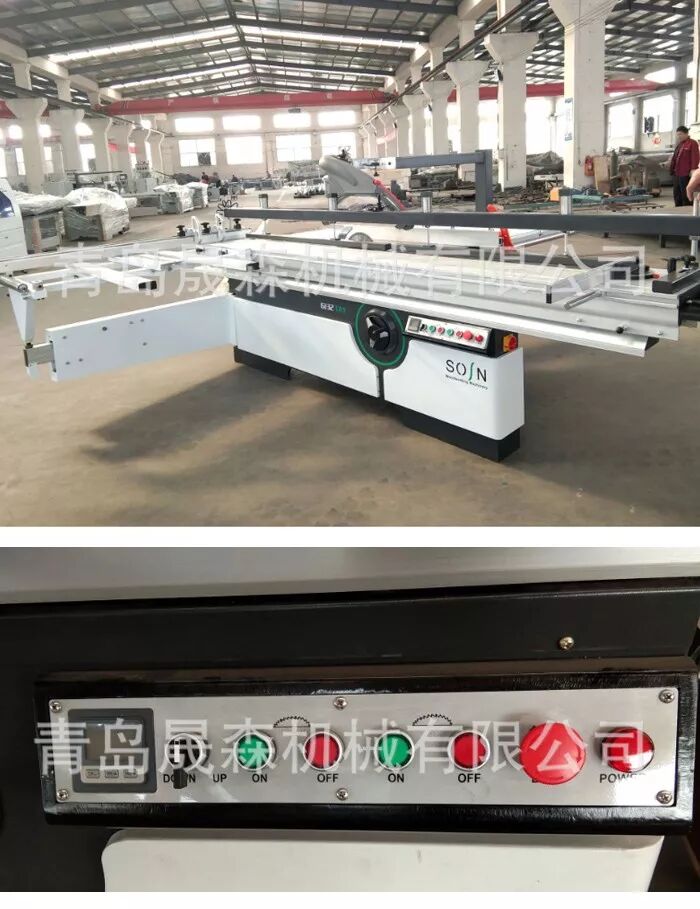

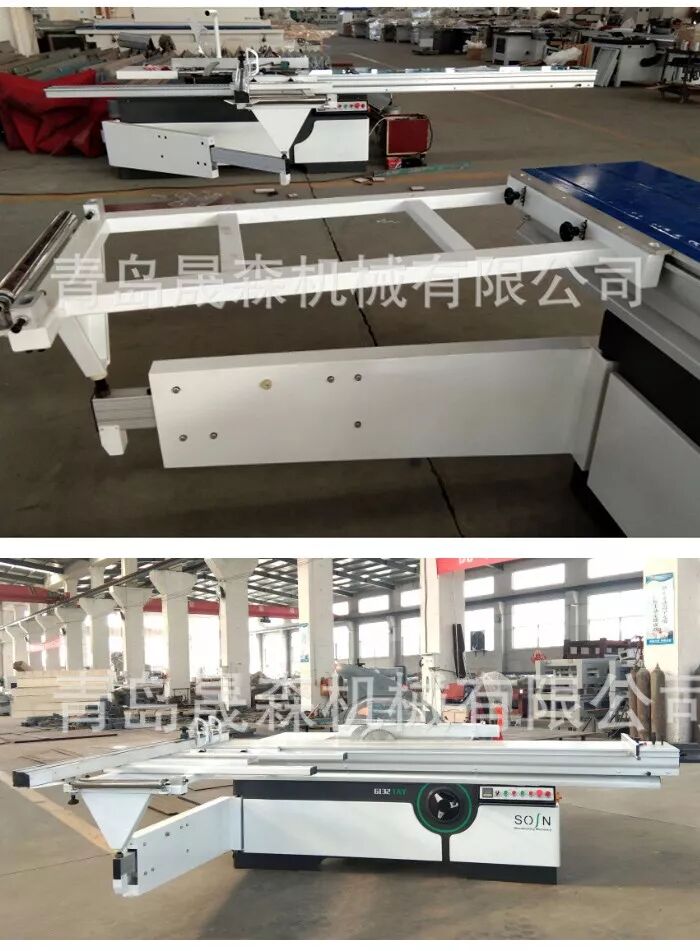

●适用于加工各种密度板、刨花板、人造板、ABS板、PC板、有机玻璃及实木等木材结构,硬度相似的板材。
●导轨为镀铬圆棒结枃,定位精度高。采用高强度挤压铝合金制造,强度高、不变形;表面采用氧化处理,美观耐磨。
●Apply to processing all kinds of MDF boards , chipboard , wood-based panels , ABSpanels , PVC panels , organic glass plates and solid wood and others with wood structureand similar hardness boards.
●The guide rail is chrome-plated round rod structure with high positioning accuracyManufactured with high-strength extrusion aluminum alloy , high strength , nodeformation With oxidation treatment . the surface is more beautiful and wear-resistant.
推台尺寸 | 3000*375mm |
主电机功率 | 5.5kw |
最大锯切长度 | 3000mm |
锯片角度 | 0-45° |
划线锯直径 | 120mm |
最大锯切宽度 | 1250mm |
划线锯转速 | 7000-8000rpm |
锯片直径 | 300mm(250-400mm) |
副轴直径 | 20mm |
最大锯切厚度 | 75mm |
副电机功率 | 1.1kw |
锯轴转速 | 4500/6000rpm |
毛重 | 900kg |
主轴直径 | 30mm |
外形尺寸 | 3050*3350*900mm |

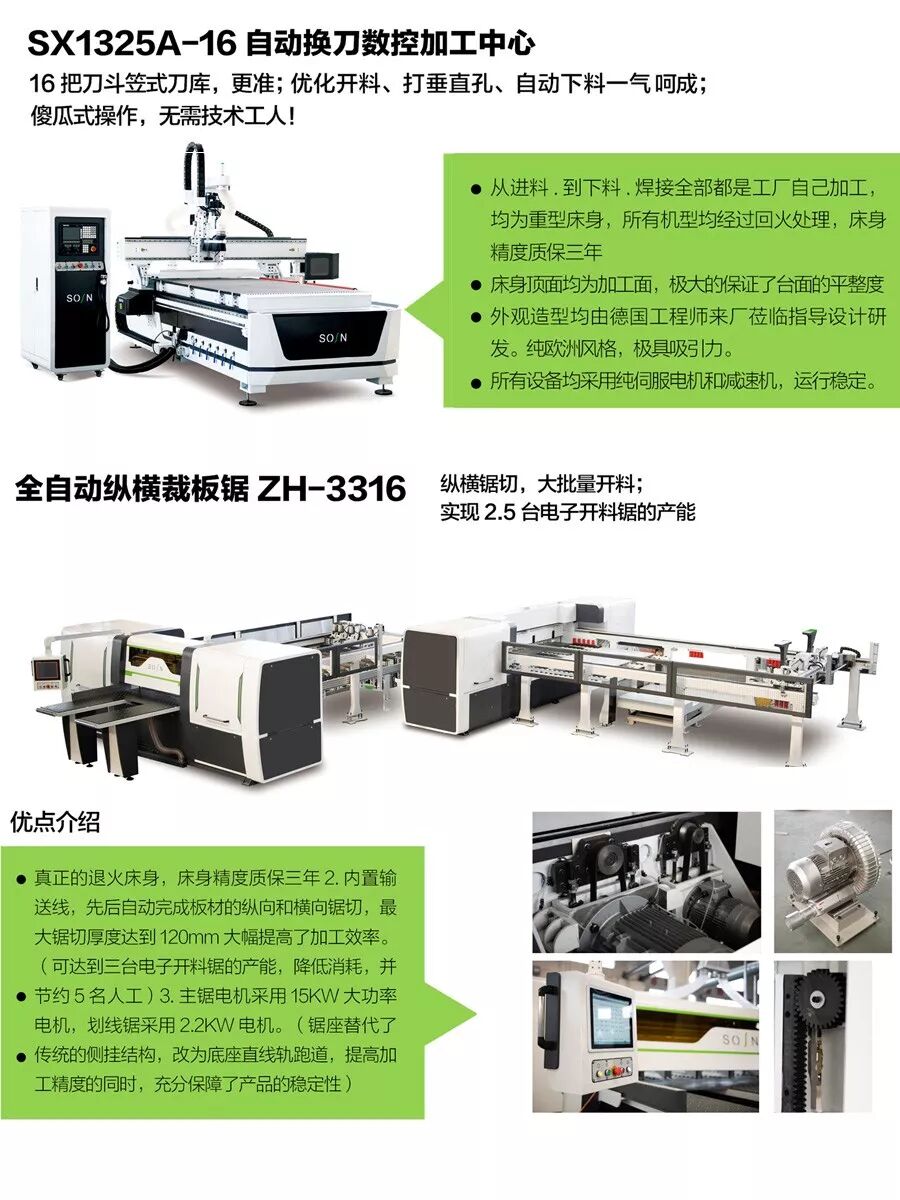

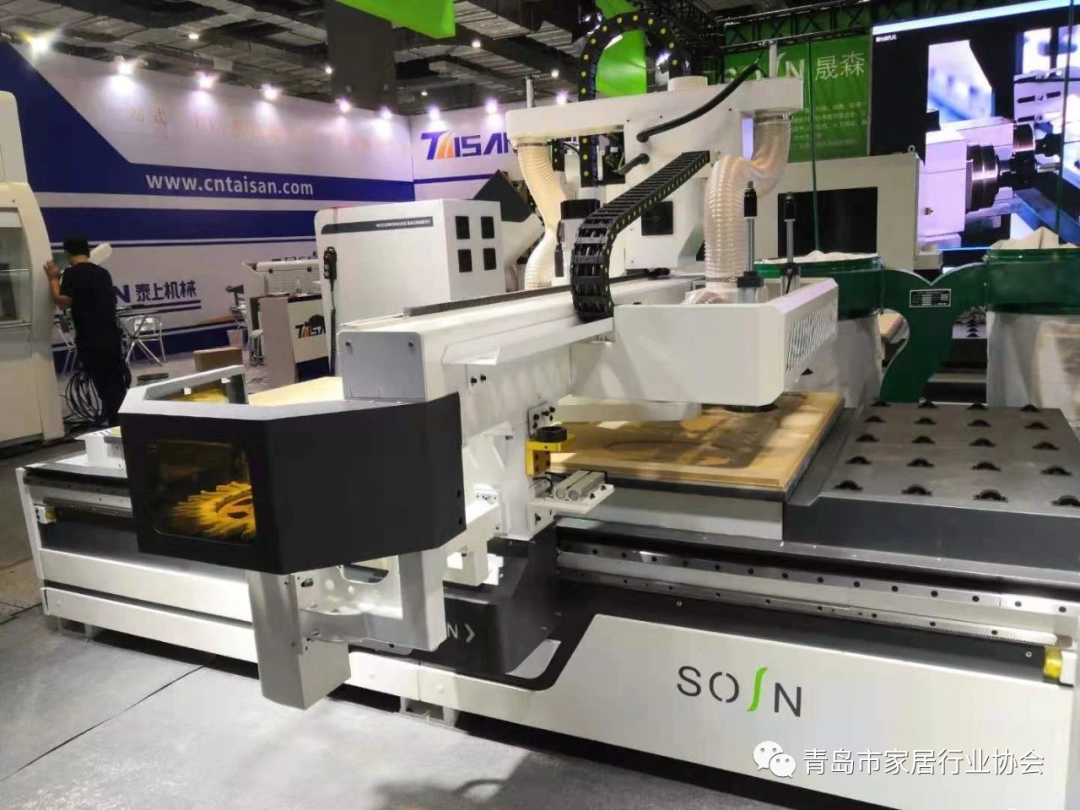

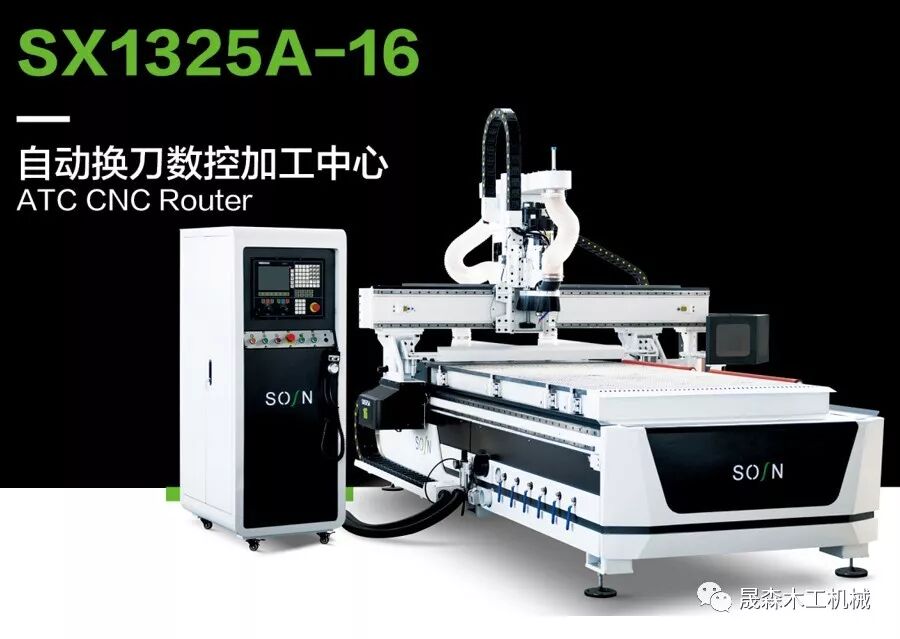

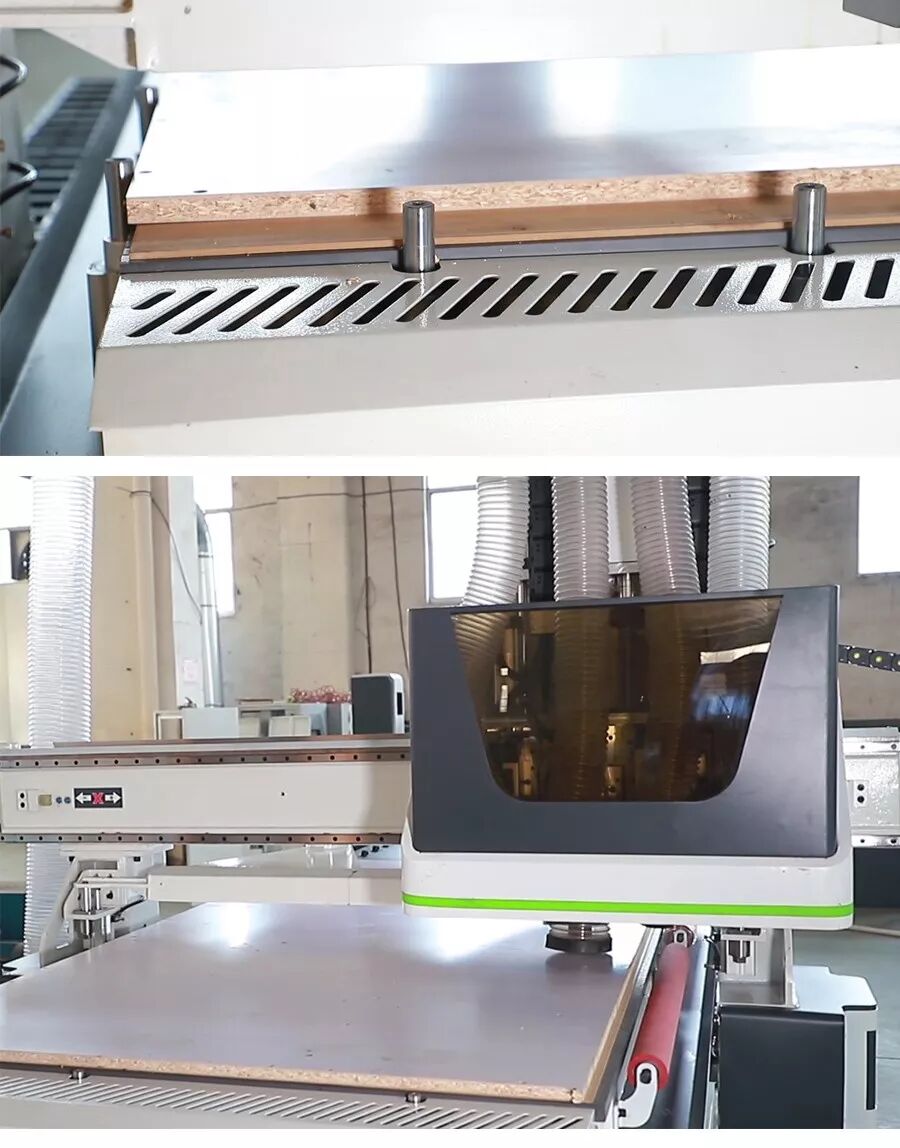

●自动換刀数控加工中心,是一款智能型的开料铣型设备:圆弧,切角,梯形,等等各种造型可以一次性成型,纯伺服刀库,换刀速度快,大幅降低了手动换刀的时间。
●采用纯进口伺服,空行速度可达100m/min,大幅提高了工作效率,是一款做吸塑门吸塑柜门的首选产品。
●床身经退火处理,机架精度质保三年。
●ATC CNC Router is an intelligent cutting and milling equipment . Arc , chamfer ,trapezoid , etc can be molded in one time . Servo tool magazine , fast tool change , greatlyreduced tools change time
●Adopted imported servo motor, max traveling speed can up to 100m/min, greatlyimprove working efficiency. It is the first choice for making blister doors and blister
●Machine body is through annealing treat, the frame accuracy is guaranteed for 3 years

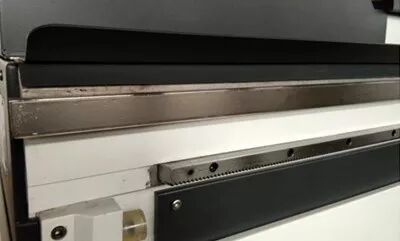

| 台湾高精度方形直线导轨，精度高、使用寿命长、接触面大、承载负荷能力强、采用立轨式工艺可以更好的保证运行稳定性。 方轨原料采用轴承钢材质质量、耐磨性、硬度远远大于市面上大多45号钢材质的方轨 |

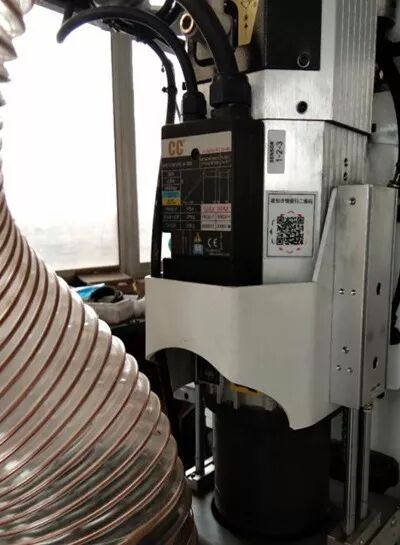

| CC大功率9.0KW风冷主轴，自动切换刀，主轴轴承为高精度陶瓷轴承，切削力度大，精度高，切换速度快，大大提高开料主轴的使用寿命。 |

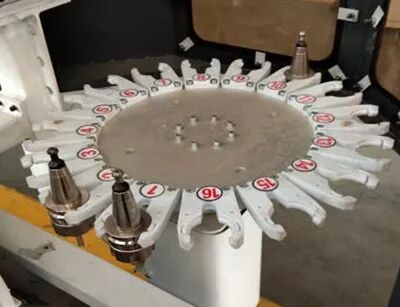

| 斗笠式16刀库 |

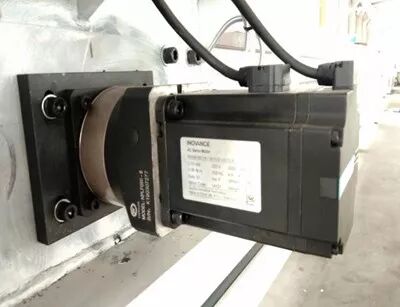

汇川伺服驱动电机，扭矩大，精度高，速度快，确保设备加工运行速度和稳定性。 Z轴采用抱闸电机，断电后可以保护设备机头不滑落，最大限度的提高设备的安全性能 |
技术参数
工作行程 | 1300*2500*200mm |
加工尺寸 | 1220*2440*150mm |
传动形式 | XY齿条;Z丝杠 X/Y |

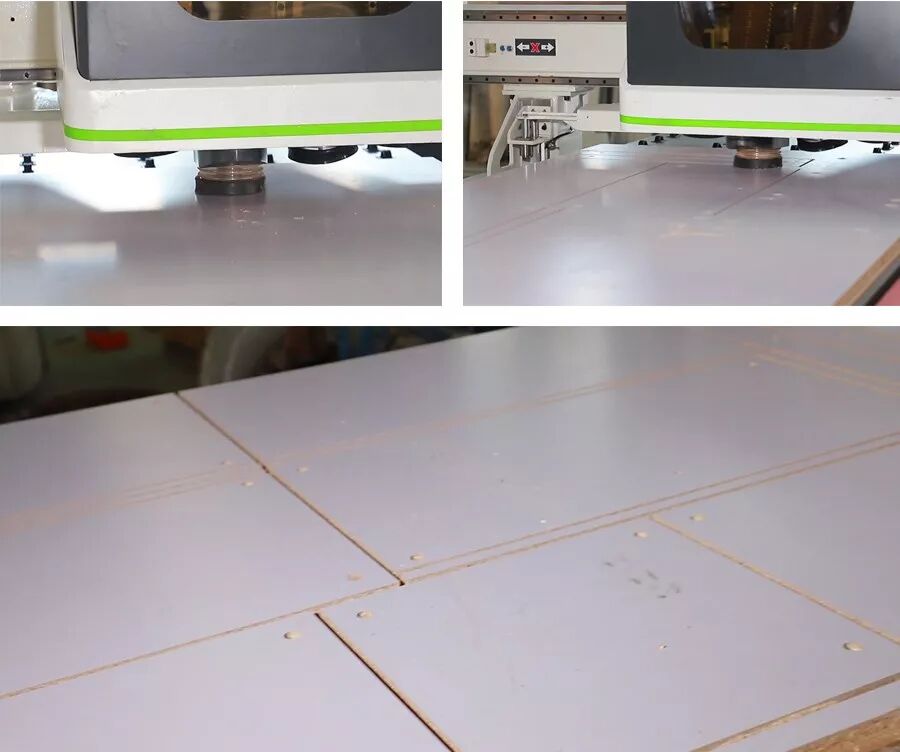

台面结构 | 真空吸附台面 |
主轴功率 | 9kw |
主轴转速 | 24000r/min |
快移速度 | 100m/min |
控制系统 | 新代,宝元,维宏 |
最大工作速度 | 20m/min |
定位精度 | ±0.05mm |
系统分辨率土 | ±0.001mm |
真空吸附力 | 230m³/h |
驱动系统 | 伺服电机 |
刀库形式 | 圆盘式伺服刀库 |
刀库容量 | 16 |
工作电压 | AC380/3PH/50HZ |
操作系统 | 新代系统 |
整机重量 | 2300kg |

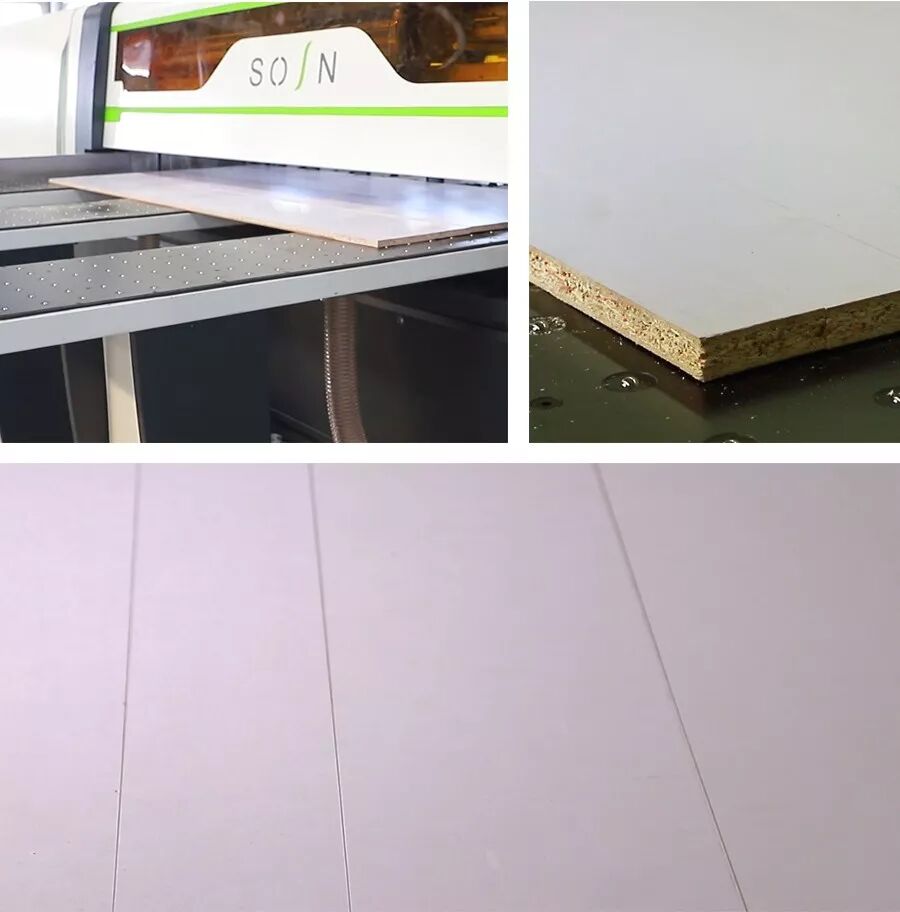

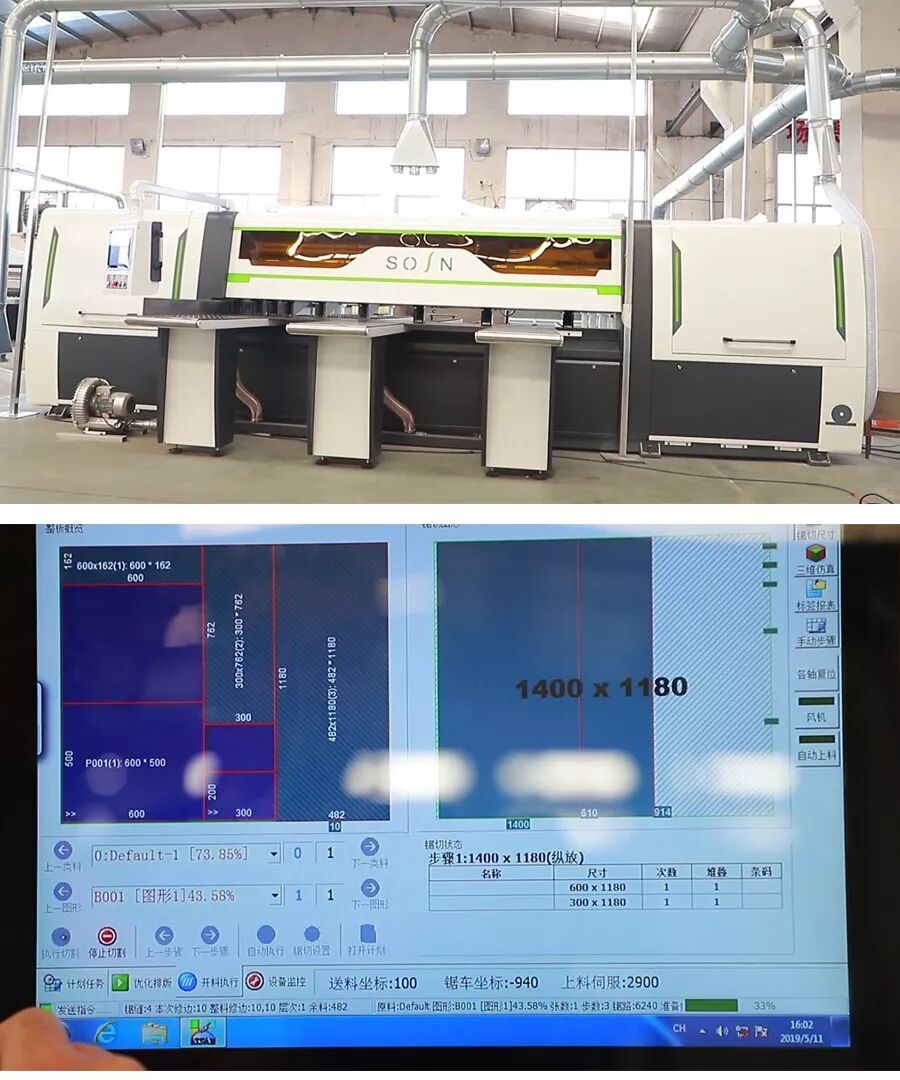

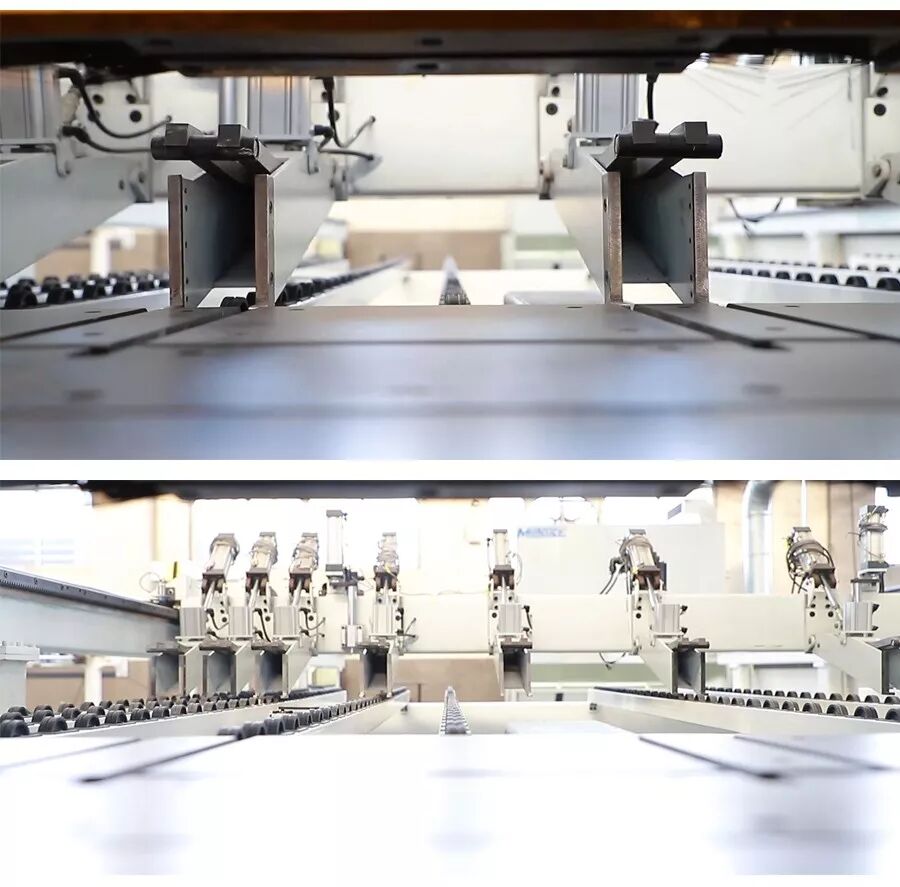

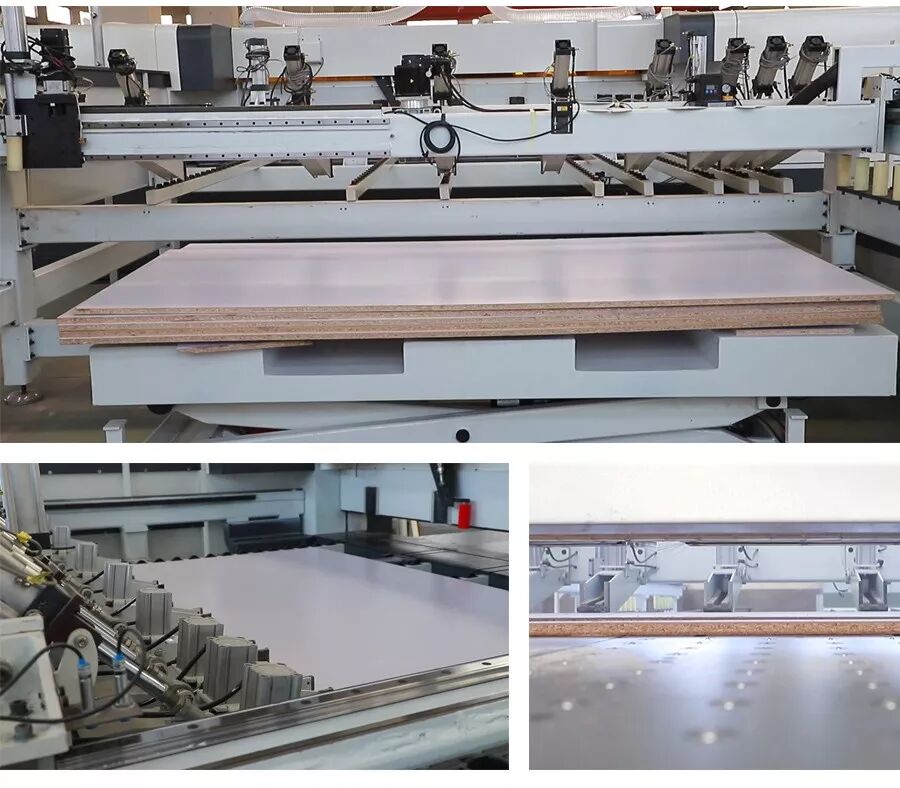

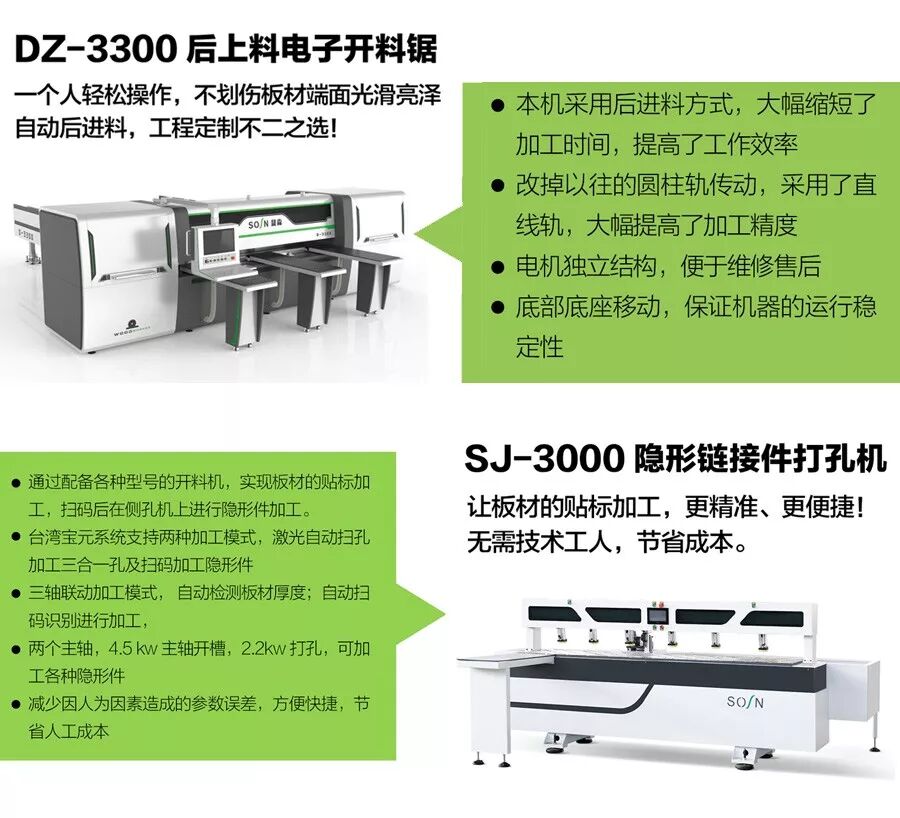

●晟森电子开料锯采用欧洲风格设计,设备操作安全方便,一个人轻松操作,运行平稳,噪音低,其自动锯切口质量高,板材端面光滑,不打边,成材尺寸标准;设备均采用自动后进料方式,生产效率大幅提高,是工程定制的不二之选。(床身经退火处理,机架精度质保三年)
●SOSN CNC beam saw machine with European design
●One worker can easily operate, stable running, low noise
●Auto-cutting with smooth cutting effect, maximum utilization
●Back panel feeding way make the efficiency highly improved
●Maximum output due to fully automatic rip and cross cutting
●It is ideal for anyone who cuts large quantities of panels fast, produces inarge batches and is looking for a powerful saw for multi-shift operation
最大切割长度 | 2600mm |
最大切割宽度 | 2600mm |
最大切割高度 | 120mm |
最大夹钳高度 | 125mm |
最大锯片高度 | 125mm |
主锯电机功率 | 18kw |
锯轴直径 | 75mm |
主锯片直径 | 450mm |
主锯转速 | 4000r/min |
推料系统驱动电机 | 2.4kw |
推料系统推料速度 | 5-100m/min |
推料系统拉动速度 | 5-100m/min |
高压吹风电机 | 5HP/2. 2kw |
侧推料电机 | 90w |
工作气压 | 6-7kg/c㎡ |
锯座驱动电机 | 3.4KW |
前进速度 | 0-120m/min |
返回速度 | 120m/min |
划线锯片直径 | 200mm |
锯轴直径 | 50mm |
划线锯转速 | 6000rpm |
台面离地高度 | 980mm |
夹钳 | 8 组 |
上料方式 | 后上料 |
电压 | 380V |
频率 | 50HZ/60HZ |
设备尺寸 | 7800*6800*2000mm |
重量 | 8500kg |

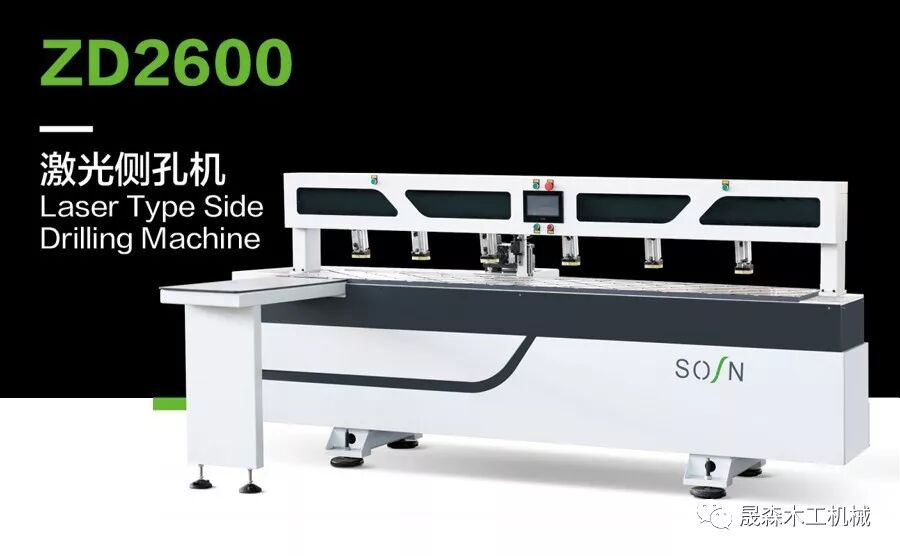

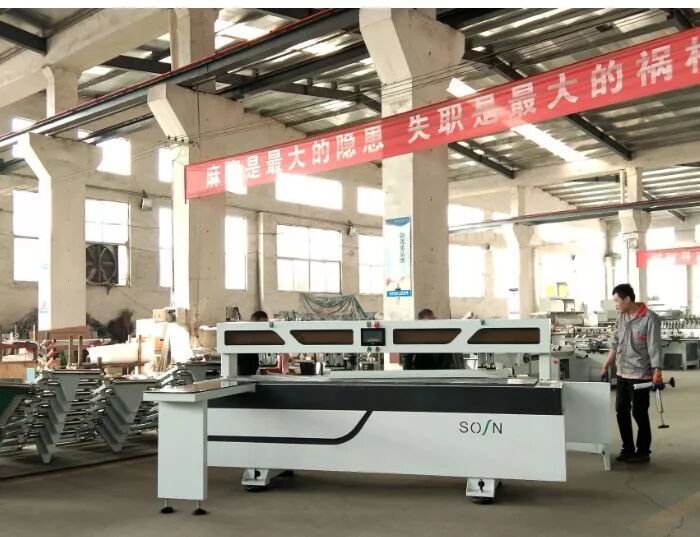

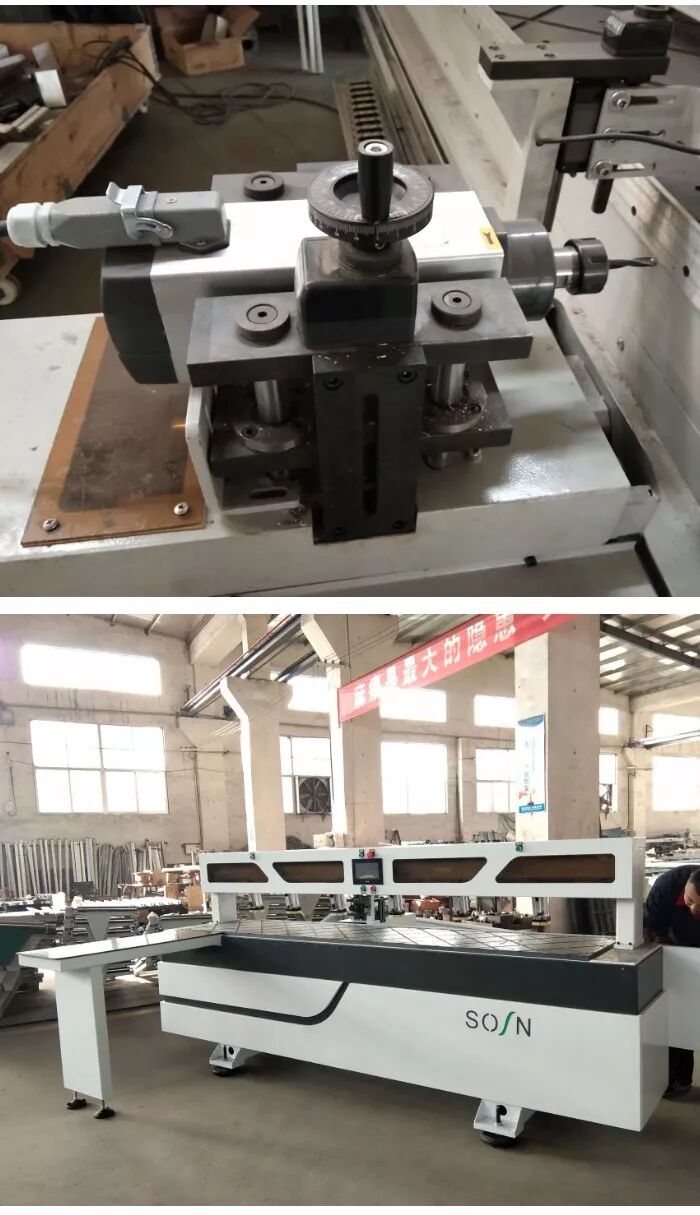

●本机为全自动多功能侧面开孔设备,实现对预开料板进行全自动开孔,开槽,工序无间断效率高,降低人工成本,操作员简单培训即可上岗,无需技术工人.
●Automatic multi-function side drilling machine automatically drill, slot. No stop andgreatly improve work efficiency and productivity
●The body through FEA finite element analysis and annealing treat, body stability and not deformation
●Auto-cutting with smooth cutting effect, maximum utilization
●Machine move fast, high efficency, reduce labor cost. Easy to operate, the operator canwork through simple training, No need skilled workers.
加工厚度 | 50mm |
加工深度 | 80mm |
加工长度 | 2600/3000mm |
快速移动 | 60m/min |
最大工作速度 | 60m/min |
驱动系统 | 伺服电机 |
工作电压 | AC380/3PH/50HZ |
主轴功率 | 3.5kw |
打孔方式 | 激光扫描 |
传动形式 | XY齿条:Z丝杠 X/Y axis rack and Pinion drive Z-axis screw drive |

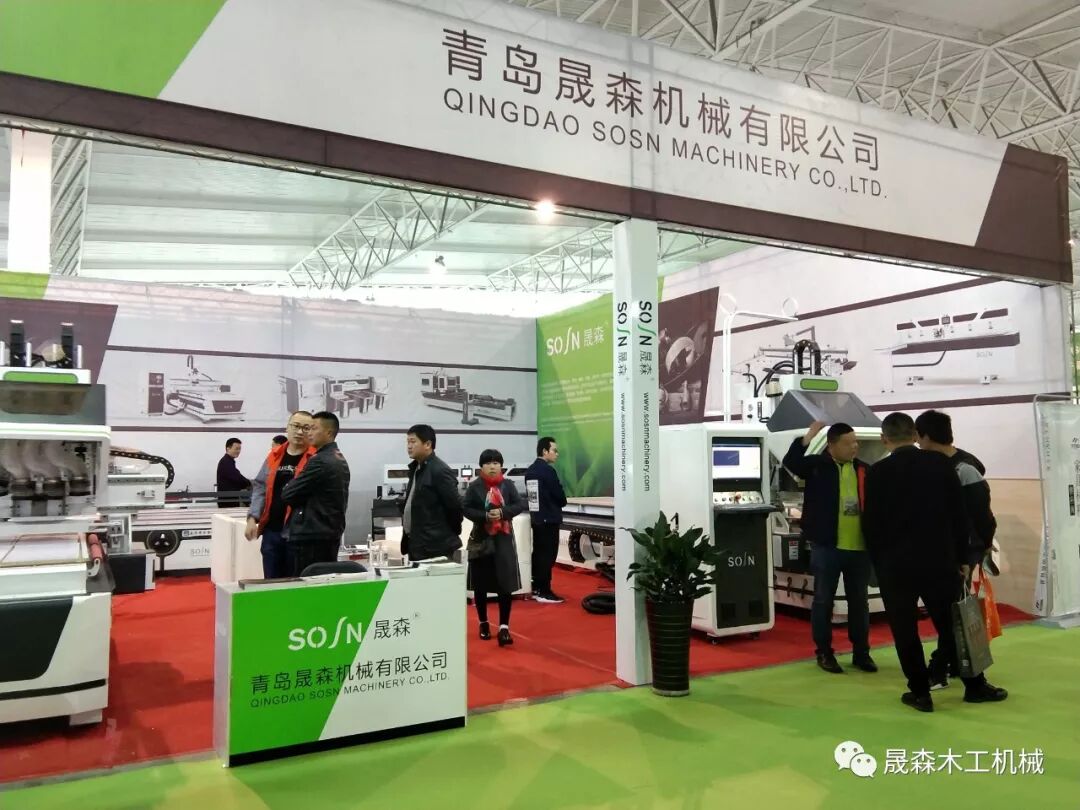

获得国际友人认可
系统高效、国际标准的产品!
向一切优秀者学习,学习每一个先进的细节。坚持学习国际最前沿的技术,打造更高效、系统,真正具备国际化标准的产品。
让中国的机械设备,走向全世界晟森机械,与大家携手前行!
他们深深地懂得，智能高效的产品,オ是客户的首选。
为共同满足客户的需求,他们不断创新，不断铸就辉煌,不断开启着中国机械行业的未来!
